重量用グランドプレート SSO シリーズ

●SSRシリーズ専用の底板です。
●機器をの載せる場合に使用します。
●サイドの長角穴を利用すれば、機器固定ベルト(RAKBシリーズ)で機器を簡易固定できます。
●搭載面はラック本体間口下面と同じ高さになるため、重量物の設置がスムーズに行えます。

主要材質スチール
色・
外装処理
ブラック(マンセルN1.0)
各種資料カタログ PDFファイルをダウンロード

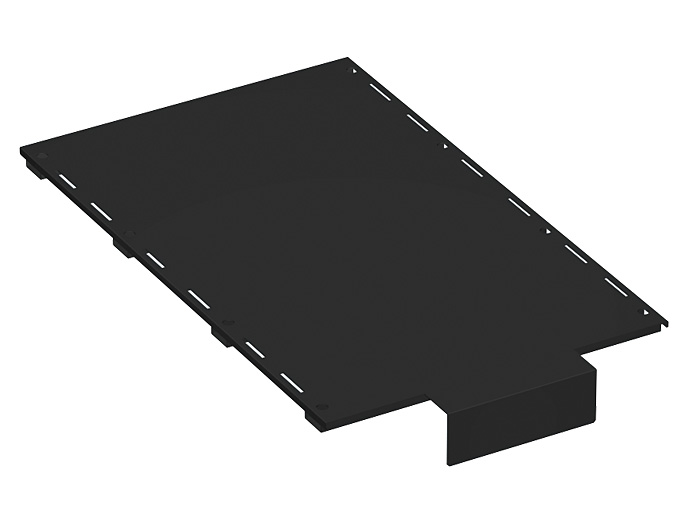

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-6060GPHB [C]1 対応46071.5498ブラックスチールSNR2・SSR2(W600 D600)-5.69,700図面1
SSO-6070GPHB [C]1 対応46071.5598ブラックスチールSNR2・SSR2(W600 D700)-6.210,300図面1
SSO-6080GPHB [C]1 対応46071.5698ブラックスチールSNR2・SSR2(W600 D800)-6.810,900図面1
SSO-6090GPHB [C]1 対応46071.5798ブラックスチールSNR2・SSR2(W600 D900)-7.411,500図面1
SSO-60A0GPHB [C]1 対応46071.5898ブラックスチールSNR2・SSR2・SSRH(W600 D1000)-812,100図面1
SSO-60B0GPHB [C]1 対応46071.5998ブラックスチールSNR2・SSR2・SSRH(W600 D1100)-8.612,700図面1
SSO-60C0GPHB [C]1 対応46071.51098ブラックスチールSNR2・SSR2・SSRH(W600 D1200)-9.213,300図面1
SSO-7060GPHB [C]1 対応56071.5498ブラックスチールSNR2・SSR2(W700 D600)-6.911,600図面1
SSO-7070GPHB [C]1 対応56071.5598ブラックスチールSNR2・SSR2(W700 D700)-7.611,900図面1
SSO-7080GPHB [C]1 対応56071.5698ブラックスチールSNR2・SSR2(W700 D800)-8.412,200図面1
SSO-7090GPHB [C]1 対応56071.5798ブラックスチールSNR2・SSR2(W700 D900)-9.112,500図面1
SSO-70A0GPHB [C]1 対応56071.5898ブラックスチールSNR2・SSR2・SSRH(W700 D1000)-9.812,800図面1
SSO-70B0GPHB [C]1 対応56071.5998ブラックスチールSNR2・SSR2・SSRH(W700 D1100)-10.513,100図面1
SSO-70C0GPHB [C]1 対応56071.51098ブラックスチールSNR2・SSR2・SSRH(W700 D1200)-11.313,400図面1
SSO-8060GPHB [C]1 対応66071.5498ブラックスチールSNR2・SSR2(W800 D600)-8.212,900図面1
SSO-8070GPHB [C]1 対応66071.5598ブラックスチールSNR2・SSR2(W800 D700)-9.113,100図面1
SSO-8080GPHB [C]1 対応66071.5698ブラックスチールSNR2・SSR2(W800 D800)-9.913,300図面1
SSO-8090GPHB [C]1 対応66071.5798ブラックスチールSNR2・SSR2(W800 D900)-10.813,500図面1
SSO-80A0GPHB [C]1 対応66071.5898ブラックスチールSNR2・SSR2(W800 D1000)-11.613,700図面1
SSO-80B0GPHB [C]1 対応66071.5998ブラックスチールSNR2・SSR2(W800 D1100)-12.513,900図面1
SSO-80C0GPHB [C]1 対応66071.51098ブラックスチールSNR2・SSR2(W800 D1200)-13.314,100図面1
