よくある質問（FAQ）

搭載する「機器の形態」と「サイズ・設置環境」に合わせて選定します。

1. 機器の形態で選ぶ
タワー型やデスクトップ型（据え置き）：別途「収納棚」が必要です。
ラックマウント型：機器を支える「サポートアングル（L型金具）」等が必要です。
※マウントキットを使用する場合は、四角穴の「ケージナット対応マウントフレーム」をお選びください。

2. サイズ・設置環境で選ぶ
機器サイズ：収納する機器の「高さ」「奥行」に合わせます。
設置環境：設置場所の「天井の高さ」や、搬入経路の「ドア・エレベーターのサイズ」等に問題がないか必ずご確認ください。

【製品情報】19インチラック（サーバーラック、システムラック等）

ラックの外幅ではなく、マウントアングルに取り付ける機器のフロントパネルの幅（約482.6mm　1インチは約25.4mm ）のことです。

【SETTSUコラム】「19インチラック」って何が「19インチ」なの？

19インチラックには、国内で使用される「JIS規格」と、海外を含めて広く採用されている「EIA規格」があります。

JIS規格は日本工業規格（JIS）に基づく規格で、機器の取付寸法や取付穴のピッチが定められています。一方、EIA規格は米国の電子機器規格をもとにした国際的な規格で、多くのサーバーやネットワーク機器で採用されています。

両規格は取付穴の間隔や機器寸法の考え方が異なるため、ラックと収納する機器の規格が一致していることを事前に確認することが重要です。搭載する機器の規格が分からない場合は、お問い合わせください。

19インチ規格について

1Uは44.45mm（1.75インチ）です。アメリカで100年以上前、当時の機能性と加工精度の限界から導き出されたユニットのサイズが、現在もそのまま引き継がれています。

【SETTSUコラム】「19インチラック」って何が「19インチ」なの？

19インチ規格について

EIA規格かつ、マウントフレーム（レール）にケージナットを使用するタイプであれば、基本的に実装できます。
前後のマウントフレーム（レール）の有無と距離、ラックの奥行（有効内寸）等の確認が必要になります。

弊社が日本で製造しているラックは安全規格のCEやULには対応していません。弊社取り扱いの海外メーカーのラックであれば、対応している製品があります。

搭載可能質量（静止時）は静止した状態でラックが物理的に支えられる最大の重さです。耐震荷重は特定の地震が発生した際に、ラックが転倒・破損せず、中の機器を守れる最大の重さです。

データセンターなど部屋全体でコンテインメント等を行う場合は、基本的に放熱穴付ドア（メッシュ）、オフィスや防音、防塵等が必要な場合は穴無しを選びます。
穴無しの場合は、発熱量が少ない機器だけの搭載の場合や、発熱量が多い場合はファンやクーラー等の使用を検討する必要があります。

ドア交換の可否はラックのシリーズや仕様によって異なります。交換用ドアの適合や取付方法を確認してください。

ラックにより対応可能です。お見積やご注文時に別途ご指示ください。

ネットワークラック・サーバーラックには、基本的に前後ドア、側面に鍵が付いています。さらにセキュリティを高める場合には、電子錠等が有り、特別仕様にて対応しています。ラックによっては、鍵番違いやダイヤル錠などにも対応しています。

放熱穴付ドア仕様のサーバーラックの場合は、ブランクパネルやマウントフレーム横の熱遮蔽用パネル、ケーブルマネジメントによる気流（エアフロー）の確保が有効です。密閉型の場合は、吸気を確保しつつ、ファン等で排熱を行うのが一般的です。

【アクセサリー一覧】熱対策

配線が多い場合や、配線方法によってはマウント部横に空間がある幅が700mm以上のラックを使用頂くことが多いです。

特に光ケーブルの場合は最小曲げ半径が有るので、その仕様に従ってケーブルマネジメント用オプションを使用し、空間を確保してください。
マウント部からドア内面までのクリアランスが足りないと、ドアを閉めたときにケーブルが潰れるリスクが有ります。

電源ノイズが通信に影響を与えるのを防ぐ必要がある場合は、ラック内の左右や前後で経路を分けます。
お客様によっては、ラックから出る配線も上下で分ける場合があります。

機器をラックから引き出した際にも突っ張らないよう、伸縮するケーブルキャリアや、ラック背面内部にケーブル処理用オプションを使って、エアフローを遮らないように余長を束ねます。

天井面やラック内底板の配線穴にブラシ、巾着（ケーブルを束ねて、穴を塞ぐ布）、樹脂板（穴を空けてケーブルを通す）等を用います。

製品や地域によっては貸し出ししております。別途お問い合わせください。

標準品でクーラー付のラックを販売しています。空冷だけでなく水冷等にも対応できます。

【製品情報】クーラー付防塵ラック　DPRCシリーズ

輸入販売しているラックケースであれば対応しています。

【製品情報】ミトラセットクラシック（可搬ラック）　ZRGSシリーズ

【製品情報】ウォリアーケース（可搬ラック） ZDRシリーズ

アクセサリーは、搭載機器、配線量、放熱条件、設置方法によって異なります。棚板、ファン、ケーブルホルダー、ブランクパネルなどを組み合わせて検討してください。また、アクセサリー適合表を用意している製品がありますので、本体シリーズや型番を確認し、適合するオプションを選定してください。

もし選定が難しいようであれば、ご検討されているラックの型番や、ラックに入れる機器等の詳細、設置環境、電源、換気方法等を弊社担当営業または弊社代理店等にご連絡頂きましたら、弊社担当営業者よりご提案いたします。

ラックに取り付ける棚は、「搭載物の重量」「運用方法」「ラックの奥行き」によって最適なモデルが異なります。以下の3つのステップをご確認の上、最適な棚をお選びください。

Step 1. 「固定棚」か「スライド棚」かを選ぶ（運用方法）
Step 2. 搭載機器の「総重量」を確認（耐荷重）
Step 3. ラックの棚取付用ねじ穴等のピッチ（奥行き）を確認

通常、ラックマウントできない機器等をラック内に収納する場合に収納棚を設けますが、弊社では固定式の棚とスライドレールを使用するスライド可能な棚の2種類があります。 固定式、スライド式共にラックマウントだけで取り付けられる製品を用意しており、ラックマウントタイプの棚は規格が合致及びサイズが合えばメーカーを問わず取り付けできます。基本的には軽量物の場合はマウントタイプ、重量物の場合はラック内部の前後でサポートアングル等を用いるタイプを使用します。

【アクセサリー一覧】収納

【アクセサリー一覧】サポートアングル（L型レール）

フルサイズのキーボードおよびマウスを収納できる回転キーボードテーブル（RAKTシリーズ）および自転式キーボードテーブル（RAKTシリーズ）をご用意しております。またミニサイズのキーボードであればスライド収納棚（RSWF2シリーズ）等も使用できます。

【アクセサリー一覧】収納

ブランクパネルは、空きユニットの目隠し、通気制御、防じん、外観整理などの目的で選定します。ラックサイズや必要ユニット数に合うものを選んでください。

【アクセサリー一覧】19インチパネル

サポートアングルは、重量物や奥行の長い機器を支える場合に使用します。搭載機器の奥行、重量、ラック奥行に合わせて選定してください。
選定が困難な場合は弊社にご相談ください。

【アクセサリー一覧】サポートアングル（L型レール）

スライドレールは搭載機器の幅、奥行、重量、取付穴位置に合わせて選定します。引き出し時の荷重や保守スペースも確認してください。
選定が困難な場合は弊社にご相談ください。

【アクセサリー一覧】スライド

弊社の大半の19インチラックは天板などにファンモーターを取り付けできます。ただし、製品によってはファンユニットが必要になります。

【アクセサリー一覧】熱対策

計算方法が確立されています。関連リンクを参照してください。

【外部サイト（ローヤル電機株式会社）】風量測定

ファンユニットの取付可否はラックのシリーズや取付位置によって異なります。放熱が必要な場合は、適合するファンユニットをご確認ください。

【アクセサリー一覧】熱対策

ラック搭載用のACパワーダクト（ファクトライン）、コンセントバー、PDU、OAタップをオプションで用意しております。

【アクセサリー一覧】電源

【アクセサリー一覧】インテリジェントPDU（Raritanラリタン/APC）

縦長のタイプ（0U）はラック背面内部の側面にねじやペグで固定します。ラックマウントタイプの場合はラック後側にマウントします。

ケーブルホルダーは、配線量、配線方向、保守性に合わせて選定します。前面配線、背面配線、縦方向の配線スペースを確認してください。

【アクセサリー一覧】ケーブル処理

キャスターの取付可否はラックの構造やサイズによって異なります。移動用途で使用する場合は、搭載重量や安全性も確認してください。

【アクセサリー一覧】設置

フロアレベラーは、設置時の水平調整や安定性確保に有効です。キャスター併用時や床面に傾きがある場合は使用を検討してください。

【アクセサリー一覧】設置

取付ねじの付属有無は製品やアクセサリーによって異なります。必要なねじ種や数量は、カタログや取扱説明書をご確認ください。

四角穴タイプのマウントフレームに機器を取り付ける場合、ケージナットが必要になることがあります。取付穴形状と機器の固定方法をご確認ください。

弊社ではDLC対応ラックとしてデータセンターラックSDRシリーズが有り、奥行サイズは1800mmまで変更が可能です。オプションとしてはデルタ電子製のCDU（L2L/L2A）やマニホールド等のご提供が可能です。

19インチラックで実現する水冷ラックソリューション

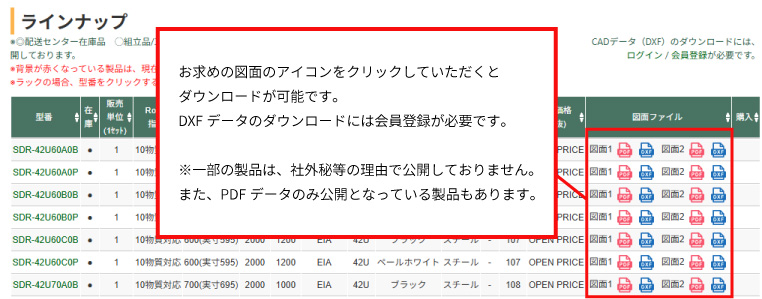

図面（PDF）やCADデータ（DXF）に関しては、弊社ホームページのオンラインカタログでダウンロードできます。ただし一部の製品は、社外秘等の理由で公開しておりません。
公開していないデータが必要な場合はメール等で別途ご依頼ください。ただし、内容によってはご提供いたしかねる場合がございます。

例）データセンターラックSDRシリーズ　製品ページ

外形図（外観寸法図）は多くの製品でご用意しています。製品ページに掲載がない場合は、対象型番をご確認のうえお問い合わせください。

断面図は製品や用途により提供可否が異なります。必要な断面位置や確認したい寸法を明記してお問い合わせください。

ユーザー登録後、ログインした状態で対象製品ページからPDF図面やCADデータ（DXF）を取得できます。製品によっては非公開の為、表示されていない場合があります。

公開されていない図面でも、ご提供できる場合があります。製品型番、必要な図面種別、使用目的をご連絡ください。

ホームページでは公開しておりません。ラック製品は原則としてご提供いたしかねます。但し製品や場合によってはご提供可能な場合もございます。

ホームページでは公開しておりません。ラック製品は原則としてご提供いたしかねます。但し製品や場合によってはご提供可能な場合もございます。

ホームページでは公開しておりません。ラック製品は原則としてご提供いたしかねます。但し製品や場合によってはご提供可能な場合もございます。

ホームページでは公開しておりません。ラック製品は原則としてご提供いたしかねます。但し製品や場合によってはご提供可能な場合もございます。

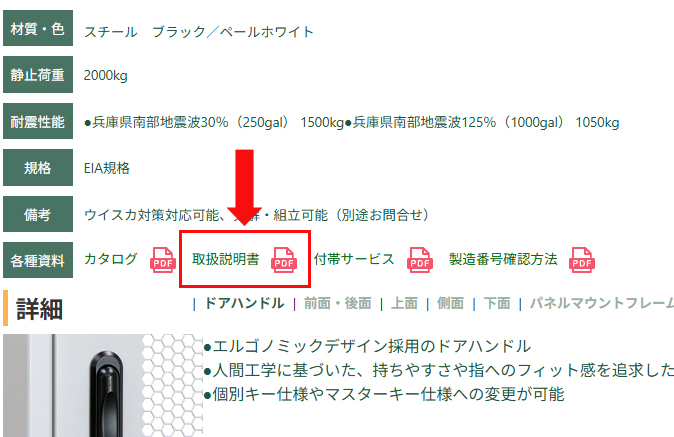

取扱説明書が添付されている製品の場合、ホームページの製品掲載ページで公開しています。
添付されていない製品もございますので、ご了承ください。

例）データセンターラックSDRシリーズ　製品ページ

御見積はお問い合わせフォーム、販売代理店、または営業窓口よりご依頼いただけます。型番、数量、希望納期、納入先情報を記載の上、ご依頼ください。



お問い合わせ

価格は製品、数量、仕様、購入経路により異なります。型番と数量をご確認のうえ、販売代理店または営業窓口へお問い合わせください。製品によっては、標準価格を各製品のラインアップに掲載しています。

製品は販売代理店または営業窓口を通じて購入できます。購入方法が不明な場合は、地域や希望製品をもとに窓口をご案内します。
販売代理店を通してのご購入を希望の場合は、購入予定の製品や所在地をお知らせいただくと案内しやすくなります。

また、一部の配送センター在庫品は弊社直営のネットショップ「ショップアイデアル」からもご購入いただけます。ぜひご利用ください。

【ネットショップ】ショップアイデアル

個人購入の可否は製品や販売経路によって異なります。購入希望製品と数量を確認のうえ、対応可能な窓口をご確認ください。

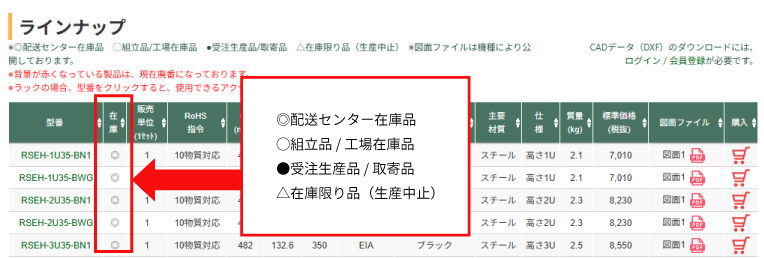

摂津金属工業では以下のような在庫区分になっています。

◎配送センター在庫品
◯組立品/工場在庫品
●受注生産品/取寄品
△在庫限り品（生産中止）

製品情報ページのラインナップにて、在庫区分が確認できます。カスタム品は受注生産になります。

例）収納棚（棚板） RSEHシリーズの製品情報ページ

在庫確認は、型番と必要数量を明記してお問い合わせください。在庫は日々変動するため、最新状況をご確認ください。

また、配送センター在庫品については在庫照会ページにて在庫を確認可能です。ぜひご活用ください。
※表示される在庫数はリアルタイムではありませんので、在庫の少ない製品は 営業所まで直接お問い合わせ下さい。

在庫照会ページ

在庫照会ページ

【SETTSUコラム】知りたい在庫をサクッと確認！使ってみよう「在庫検索」

納期は製品、数量、在庫状況、加工有無により変動します。型番と数量をご連絡いただければ、最新の納期目安を確認できます。なお、在庫品は比較的短納期で出荷できる場合があります。受注生産品や特注品はお時間をいただきます。

海外発送の可否は製品、出荷先、取引条件により異なります。輸出関連書類が必要な場合は、事前にご相談ください。
また、海外代理店の有無は地域によって異なります。対象国、購入予定製品、数量を確認のうえお問い合わせください。

特注対応は内容により可能です。

• 寸法変更
• 穴あけ加工
• 塗装色変更
• パネル加工
• ロゴ印刷　等

希望仕様を整理してご相談ください。
19インチラック等の標準品に関しては、サイズ変更や色塗り替え等、基本的には筐体1台、部品1個から設計・製造いたします。お見積などは最寄の営業所にお気軽にご依頼ください。また、仕様などを営業担当者がお打ち合わせさせていただくことも可能です。
完全オリジナルの筐体製品については、弊社で設計や製造ができる場合に、筐体1台、部品1個から設計・製造いたします。
追加工の見積には、対象製品、加工内容、加工図面、数量、希望納期が必要です。仕様が確定しているほど正確な見積が可能です。

特注品・カスタム製品のご案内

設置場所の状況やお客様のご要望に応じた仕様の架台を製作いたします。

最小ロットは製品や加工内容によって異なります。標準品の小数量対応と、特注加工品の最小数量は条件が異なる場合があります。

試作品対応は仕様や数量により可能な場合があります。試作目的、希望仕様、必要時期を明記してご相談ください。

特注対応にて承っています。

指定色塗装：メラミン塗装の場合は対応可能です。標準品がレザーサテン塗装等の場合でも対応は可能ですが、柚子肌等になる可能性があります。
塗装の艶指定：特別仕様品（再塗装等）にて対応可能です。標準品のメラミン塗装の場合は三分艶になります。
マスキング（非塗装部分の保護）：特別仕様品で対応可能です。新規製作になります。
支給品の塗料での塗装：塗料によっては対応可能です。別途お問い合わせください。

詳しくはお問い合わせください。

製品写真等のご提供が可能です。写真の場合、モニター等の影響を受ける為、正確ではありません。
また、色見本板（ブラック/ホワイトグレイ/ペールホワイト）のご提供も可能です。

弊社の標準色（ブラック／ホワイトグレイ）の補修用タッチペンを使用してください。他の色は別途お問い合わせください。

補修用タッチペン TUP シリーズ

製品により特別仕様にて対応可能です。亜鉛めっき品の部品やねじ類等を変更する事による対応になります。

1枚からパネルの追加工又は新規製作を行っています。お気軽に最寄の営業所にお問い合わせください。ただし、通常、塗装を施したパネル等の追加工に関しましては、体裁の関係で新規製作にて対応いたしております。

可能です。図面（手書き図）等でご指示ください。またCADデータのご提供ができますので図面およびCADデータでも問題ございません。詳細につきましては最寄の営業所にお問い合わせください。

OKW社製プラスチックケースは色の変更は可能です。塗装または、着色した材料を使用する方法があります。ただし、着色した材料を使用する場合はまとまった数量が必要になります。詳細につきましては最寄の営業所にお問い合わせください。

OKW社製プラスチックケースは、内面にアルミ蒸着コーティングを施すことができます。真空蒸着法により、膜厚約2.5ミクロンのコーティングを施すことができ、良好な密着性と30～1000MHzにおいて30～40dBのシールド効果が得られます。ほとんどのOKW社製品にはアルミ蒸着コーティング可能ですが、一部対応できない機種がありますので、ご注文時にお問い合わせください。技術的には最低1台から製作可能であるため、ご注文は1台以上から承ります。ただし、経済ロットは通常25台以上になります。詳細につきましては最寄の営業所にお問い合わせください。

設置場所へのラックの搬入及び、据付作業を行っております。

実際に設置場所へお伺いし、状況を確認いたします。

ほぼ全ての弊社ラックが対応しています。分解できない非磁性オールアルミラックRNCシリーズが非対応になります。詳細につきましては最寄りの営業所にお問い合わせください。

42Uラックで高さが2m前後あるため、通常のオフィスやエレベーターの入り口（高さ約2m）を通過する際は、ラックを傾けたり寝かせたりして搬入するなどの対応が必要になります。

階段の使用や、クレーンで搬入する場合もございます。詳細につきましては最寄りの営業所にお問い合わせください。

耐震工事ができない場合などに使用する転倒防止用のスタビライザーを現地で取り付けます。ただし、弊社の対応している19インチラックに限ります。

コンクリート床に直にアンカー固定する場合や、架台（チャンネルベース）への固定、フリーアクセスフロア（二重床）への固定等があります。

フリーアクセスフロアのパネルの切断や調整を行っています。

天井配線に使用するラダーの設計や設置工事を行っています。

通常、地震による転倒を防止する為、ラックを床面にアンカー固定いたします。 アンカー固定できない場合は、なるべく高さが低いラックを使用し、転倒防止用の金具の取り付けや、重量物をラックの下側に取り付け、重心を下げる等の工夫が必要です。また、重要な設備や高い強度を求められる場合には、耐震仕様のラックや免震装置をお勧めしております。

弊社が販売している免震装置の設置作業を承っています。

【PDF】ラック用免震装置

夜間や休日など、ご希望の時間帯での作業が可能です。

ラックの撤去作業を行うことができます。また、ご要望により廃棄証明書の発行が可能です。

19インチラック及び実装機器等の回収が可能です。詳しくは関連リンクをご参照ください。

不要ラック回収サービス

鍵を紛失した場合は、キー番号、製品型番、製造番号などを確認してください。情報が分かれば交換用鍵の手配可否を確認できます。

補修部品は製品や部品の種類によって購入できる場合があります。対象製品の型番、部品名、必要数量をご確認ください。

キャスターは製品によって交換可能です。適合するキャスター、取付方法、搭載重量を確認してから交換してください。

型番が不明な場合でも、製品写真、寸法、製造番号、使用場所などの情報から確認できる場合があります。できるだけ多くの情報をご用意ください。

製品によりますが、受注生産品の弊社ラックは、ラックの後側の底面にシリアル番号をシール等で表示しております。そのシリアル番号を弊社にご連絡頂きますと、確認し、型番等をご案内することができます。
関連リンクの製造番号確認方法（PDF）をご確認ください。

【PDF】製造番号確認方法

修理対応の可否は製品状態、故障内容、部品供給状況により異なります。症状、写真、型番、使用年数を確認のうえご相談ください。

弊社の主要製品（現行の標準品）は、原則としてRoHS2指令（10物質）に対応しております。ただし、一部の製品や輸入品など、一部に非対応の製品がございます。各製品の具体的な対応状況につきましては、大変お手数ですが、各製品ページの「RoHS指令」をご確認ください。
また、RoHS2適合証明書（非含有証明書）の発行をご希望の場合は、別途、お問い合わせからご依頼ください。
特別仕様品等は、弊社の担当営業にお問い合わせください。

RoHS証明書は発行可能な製品があります。対象型番、数量、提出先で必要な書式がある場合はあわせてご連絡ください。
証明書が必要な場合は、ご購入先の販売代理店または弊社営業窓口へご依頼ください。

弊社では、お客様のご要望に対し、企業の社会的責任を果たすため、本調査にご協力しております。ただし、製品によっては膨大な時間を要することがあり、ご協力いたしかねる場合がございます。

原則として通常は、調査及び回答をお断りしております。但し、輸入品等や製品によっては回答できる場合がありますので、弊社担当営業所にお問い合わせください。

下記の19インチラックについては、グリーン購入法に適合し、エコ商品ねっとにも登録済みです。

ネットワークラックSNR2シリーズ、サーバーラックSSR2シリーズ
キャビネットラックFDCシリーズ、キャビネットラックRKCシリーズ

ご注文頂いた19インチラック製品の主要材料についてはご提供しております。

弊社の筐体製品については、基本的には非該当になりますので、非該当証明書を発行できます。発行に際しては、輸出国、輸出企業名、相手先の企業名、製品型番等を弊社にご連絡ください。

環境調査票は内容や書式により対応可否が異なります。必要な調査項目、提出書式、対象型番をご確認の上、ご購入頂いた代理店等にご依頼ください。

含有物質調査は対象製品や調査内容に応じて対応します。指定フォーマットがある場合は、依頼時に添付してください。

輸出向け証明書の対応可否は書類内容や対象製品により異なります。必要な証明内容、提出先、対象型番をご連絡ください。

1950年12月11日（昭和25年）に摂津金属工業株式会社として発足いたしました。
詳しくは企業情報の会社沿革をご覧ください。

会社沿革

19インチラックを中心として、様々な電子機器用筐体（ハコ）を製造販売しております。
詳しくは企業情報の会社概要をご覧ください。

会社概要

主に情報通信設備や放送映像設備等で使用される19インチラックが主力製品になります。他には電子機器用筐体（ハコ）や電子機器の保管や運搬用のトランクケース等も製造販売しております。

一部にはなりますが、19インチラックに関しては製品情報の導入事例に写真を掲載しています。ケースやトランクケース等は各シリーズのカタログに使用例等の写真を掲載しております。

19インチラック導入事例

品質マネジメントシステムISO9001 （2015年版）と環境マネジメントシステムISO14001（2015年版）の認証を取得しています。

企業情報の企業行動規範と情報セキュリティ指針に掲載しております。
