クロノラック YAタイプ YA シリーズ

機器を搭載したまま運搬/使用できる、外装板にFRPを使用した19インチラックケース

●19インチマウント型の電子機器を搭載できるトランクケースです。
●付属のクッションナットはパネルマウントフレームの溝の任意の位置に挿入できる為、JIS、EIA規格の両方の19インチ機器の搭載が可能です。
●フル実装する場合、ブランクパネルを取り付けることで、JIS規格に、取り外すことでEIA規格に対応します。
●板部は木(グラス繊維板貼付)を使用し、アルミフレームで固定しているため、強靭な構造です。
●シルバー仕上げの為、傷が目立ちません。
●取手やキャッチロックは機種により、形状が若干異なります。
●用途は19インチ機器(通信機器、医療機器、映像機器、音響機器等)の運搬用になります。運搬後、カバーを外せば、そのまま使用できます。

主要材質アルミ・木(グラス繊維板貼付)
色・
外装処理
シルバー
各種資料カタログ PDFファイルをダウンロード

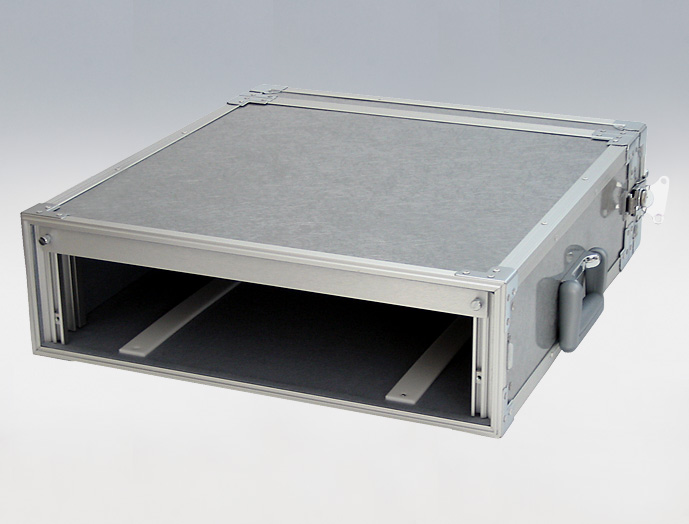

写真はシリーズの代表例になります。
共通アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
YA-1364B-G [A]1 対応517155.6640JIS 100mm EIA 3Uシルバーアルミ-7.267,900図面1    図面2
YA-1764B-G [A]1 対応517200640JIS 150mm EIA 4Uシルバーアルミ-8.170,900図面1    図面2
YA-2664B-G [A]1 対応533289640JIS 250mm EIA 6Uシルバーアルミ-9.895,000図面1    図面2
YA-3164B-G [A]1 対応533338640JIS 300mm EIA 7Uシルバーアルミ-10.797,800図面1    図面2
