キャビネットラック RPCシリーズ

幅が540mmのスリムなアルミフレーム仕様の19インチラック。サイズ及びカラーバリエーションが豊富です。


 印刷する

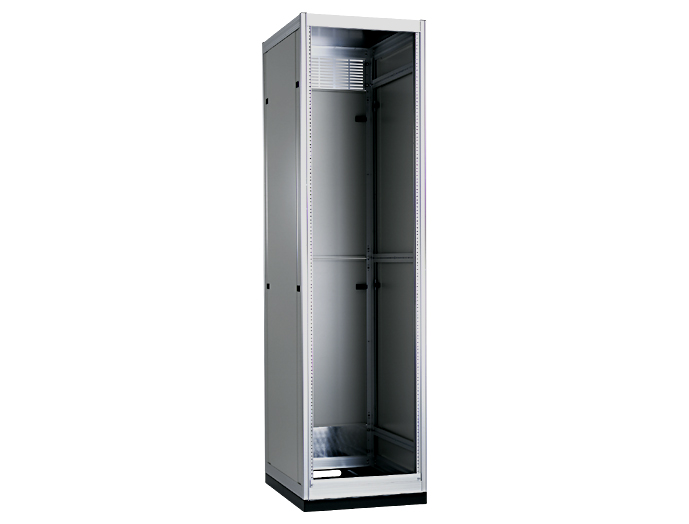

写真はシリーズの
代表例になります。

サイズとカラーバリエーションが豊富なアルミ製
 ■特徴
●幅が540mmとスリムな19インチキャビネットラックです。
●サイズ及びカラーバリエーションが充実しています。（外装板は6色から選択可能）
●ラック背面の後板及びベンチレーションパネルの放熱穴より自然換気される構造です。
●ベンチレーションパネルにはファンモーターユニット（RLM-150）またはダストフィルター（RLF-150）が取り付けできます。
●ベンチレーションパネルおよびコネクタープレートの取り付けには脱落防止ねじを使用しています。
主要材質 アルミ・スチール
色・外装処理 フレーム部：シルバーアルマイト プレート部：ヴィクトリアブルー／ライトグレイイッシュグリーン／ブラック／ペールグレイ／ホワイトグレイ／アイボリー
規格 JIS規格　EIA規格
カタログPDFファイルをダウンロード
専用アクセサリー 共通アクセサリー
側面後面上面底面パネルマウントフレームカラーバリエーション
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1000-50BB [B]1 対応5401000500JIS851mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-50GG [B]1 対応5401000500JIS851mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-50N1 [C]1 対応5401000500JIS851mmブラック(マンセルN1.0)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-50N7 [C]1 対応5401000500JIS851mmペールグレイ(マンセルN7.5)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-50WG [B]1 対応5401000500JIS851mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-50YY [B]1 対応5401000500JIS851mmアイボリー(マンセル5Y7/1)アルミ･スチール--31.798,200 PDF1 PDF2 DXF1 DXF2
RPC-1000-60BB [B]1 対応5401000600JIS851mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1000-60GG [B]1 対応5401000600JIS851mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1000-60N1 [C]1 対応5401000600JIS851mmブラック(マンセルN1.0)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1000-60N7 [C]1 対応5401000600JIS851mmペールグレイ(マンセルN7.5)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1000-60WG [B]1 対応5401000600JIS851mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1000-60YY [B]1 対応5401000600JIS851mmアイボリー(マンセル5Y7/1)アルミ･スチール--34.8104,000 PDF1 PDF2 DXF1 DXF2
RPC-1001-50BB [B]1 対応5401000500EIA18Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
RPC-1001-50GG [B]1 対応5401000500EIA18Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
RPC-1001-50N1 [C]1 対応5401000500EIA18Uブラック(マンセルN1.0)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1001-50N7 [C]1 対応5401000500EIA18Uペールグレイ(マンセルN7.5)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
RPC-1001-50WG [B]1 対応5401000500EIA18Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
RPC-1001-50YY [B]1 対応5401000500EIA18Uアイボリー(マンセル5Y7/1)アルミ･スチール--31.8104,500 PDF1 PDF2 DXF1 DXF2
RPC-1001-60BB [B]1 対応5401000600EIA18Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1001-60GG [B]1 対応5401000600EIA18Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1001-60N1 [C]1 対応5401000600EIA18Uブラック(マンセルN1.0)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1001-60N7 [C]1 対応5401000600EIA18Uペールグレイ(マンセルN7.5)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1001-60WG [B]1 対応5401000600EIA18Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1001-60YY [B]1 対応5401000600EIA18Uアイボリー(マンセル5Y7/1)アルミ･スチール--34.9106,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-50BB [B]1 対応5401250500JIS1101mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
RPC-1250-50GG [B]1 対応5401250500JIS1101mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
RPC-1250-50N1 [C]1 対応5401250500JIS1101mmブラック(マンセルN1.0)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
RPC-1250-50N7 [C]1 対応5401250500JIS1101mmペールグレイ(マンセルN7.5)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
RPC-1250-50WG [B]1 対応5401250500JIS1101mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
RPC-1250-50YY [B]1 対応5401250500JIS1101mmアイボリー(マンセル5Y7/1)アルミ･スチール--35.3107,200 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1250-60BB [B]1 対応5401250600JIS1101mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-60GG [B]1 対応5401250600JIS1101mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-60N1 [C]1 対応5401250600JIS1101mmブラック(マンセルN1.0)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-60N7 [C]1 対応5401250600JIS1101mmペールグレイ(マンセルN7.5)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-60WG [B]1 対応5401250600JIS1101mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-60YY [B]1 対応5401250600JIS1101mmアイボリー(マンセル5Y7/1)アルミ･スチール--38.7112,900 PDF1 PDF2 DXF1 DXF2
RPC-1250-68BB [B]1 対応5401250680JIS1101mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-68GG [B]1 対応5401250680JIS1101mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-68N1 [C]1 対応5401250680JIS1101mmブラック(マンセルN1.0)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-68N7 [C]1 対応5401250680JIS1101mmペールグレイ(マンセルN7.5)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-68WG [B]1 対応5401250680JIS1101mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-68YY [B]1 対応5401250680JIS1101mmアイボリー(マンセル5Y7/1)アルミ･スチール--41.4116,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-78BB [B]1 対応5401250780JIS1101mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-78GG [B]1 対応5401250780JIS1101mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-78N1 [C]1 対応5401250780JIS1101mmブラック(マンセルN1.0)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1250-78N7 [C]1 対応5401250780JIS1101mmペールグレイ(マンセルN7.5)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-78WG [B]1 対応5401250780JIS1101mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
RPC-1250-78YY [B]1 対応5401250780JIS1101mmアイボリー(マンセル5Y7/1)アルミ･スチール--44.8121,700 PDF1 PDF2 DXF1 DXF2
RPC-1251-50BB [B]1 対応5401250500EIA24Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-50GG [B]1 対応5401250500EIA24Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-50N1 [C]1 対応5401250500EIA24Uブラック(マンセルN1.0)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-50N7 [C]1 対応5401250500EIA24Uペールグレイ(マンセルN7.5)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-50WG [B]1 対応5401250500EIA24Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-50YY [B]1 対応5401250500EIA24Uアイボリー(マンセル5Y7/1)アルミ･スチール--35.4113,200 PDF1 PDF2 DXF1 DXF2
RPC-1251-60BB [B]1 対応5401250600EIA24Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
RPC-1251-60GG [B]1 対応5401250600EIA24Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
RPC-1251-60N1 [C]1 対応5401250600EIA24Uブラック(マンセルN1.0)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
RPC-1251-60N7 [C]1 対応5401250600EIA24Uペールグレイ(マンセルN7.5)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
RPC-1251-60WG [B]1 対応5401250600EIA24Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
RPC-1251-60YY [B]1 対応5401250600EIA24Uアイボリー(マンセル5Y7/1)アルミ･スチール--38.8119,400 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1251-68BB [B]1 対応5401250680EIA24Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-68GG [B]1 対応5401250680EIA24Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-68N1 [C]1 対応5401250680EIA24Uブラック(マンセルN1.0)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-68N7 [C]1 対応5401250680EIA24Uペールグレイ(マンセルN7.5)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-68WG [B]1 対応5401250680EIA24Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-68YY [B]1 対応5401250680EIA24Uアイボリー(マンセル5Y7/1)アルミ･スチール--41.5123,500 PDF1 PDF2 DXF1 DXF2
RPC-1251-78BB [B]1 対応5401250780EIA24Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1251-78GG [B]1 対応5401250780EIA24Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1251-78N1 [C]1 対応5401250780EIA24Uブラック(マンセルN1.0)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1251-78N7 [C]1 対応5401250780EIA24Uペールグレイ(マンセルN7.5)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1251-78WG [B]1 対応5401250780EIA24Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1251-78YY [B]1 対応5401250780EIA24Uアイボリー(マンセル5Y7/1)アルミ･スチール--44.9128,600 PDF1 PDF2 DXF1 DXF2
RPC-1500-50BB [B]1 対応5401500500JIS1351mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
RPC-1500-50GG [B]1 対応5401500500JIS1351mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
RPC-1500-50N1 [B]1 対応5401500500JIS1351mmブラック(マンセルN1.0)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1500-50N7 [C]1 対応5401500500JIS1351mmペールグレイ(マンセルN7.5)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
RPC-1500-50WG [B]1 対応5401500500JIS1351mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
RPC-1500-50YY [B]1 対応5401500500JIS1351mmアイボリー(マンセル5Y7/1)アルミ･スチール--39115,500 PDF1 PDF2 DXF1 DXF2
RPC-1500-60BB [B]1 対応5401500600JIS1351mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-60GG [B]1 対応5401500600JIS1351mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-60N1 [B]1 対応5401500600JIS1351mmブラック(マンセルN1.0)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-60N7 [C]1 対応5401500600JIS1351mmペールグレイ(マンセルN7.5)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-60WG [B]1 対応5401500600JIS1351mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-60YY [B]1 対応5401500600JIS1351mmアイボリー(マンセル5Y7/1)アルミ･スチール--42.7121,700 PDF1 PDF2 DXF1 DXF2
RPC-1500-68BB [B]1 対応5401500680JIS1351mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
RPC-1500-68GG [B]1 対応5401500680JIS1351mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
RPC-1500-68N1 [B]1 対応5401500680JIS1351mmブラック(マンセルN1.0)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
RPC-1500-68N7 [C]1 対応5401500680JIS1351mmペールグレイ(マンセルN7.5)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
RPC-1500-68WG [B]1 対応5401500680JIS1351mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
RPC-1500-68YY [B]1 対応5401500680JIS1351mmアイボリー(マンセル5Y7/1)アルミ･スチール--45.7126,100 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1500-78BB [B]1 対応5401500780JIS1351mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1500-78GG [B]1 対応5401500780JIS1351mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1500-78N1 [B]1 対応5401500780JIS1351mmブラック(マンセルN1.0)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1500-78N7 [C]1 対応5401500780JIS1351mmペールグレイ(マンセルN7.5)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1500-78WG [B]1 対応5401500780JIS1351mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1500-78YY [B]1 対応5401500780JIS1351mmアイボリー(マンセル5Y7/1)アルミ･スチール--49.4131,400 PDF1 PDF2 DXF1 DXF2
RPC-1501-50BB [B]1 対応5401500500EIA30Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-50GG [B]1 対応5401500500EIA30Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-50N1 [B]1 対応5401500500EIA30Uブラック(マンセルN1.0)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-50N7 [C]1 対応5401500500EIA30Uペールグレイ(マンセルN7.5)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-50WG [B]1 対応5401500500EIA30Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-50YY [B]1 対応5401500500EIA30Uアイボリー(マンセル5Y7/1)アルミ･スチール--39.1122,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-60BB [B]1 対応5401500600EIA30Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
RPC-1501-60GG [B]1 対応5401500600EIA30Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
RPC-1501-60N1 [B]1 対応5401500600EIA30Uブラック(マンセルN1.0)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1501-60N7 [C]1 対応5401500600EIA30Uペールグレイ(マンセルN7.5)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
RPC-1501-60WG [B]1 対応5401500600EIA30Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
RPC-1501-60YY [B]1 対応5401500600EIA30Uアイボリー(マンセル5Y7/1)アルミ･スチール--42.8128,900 PDF1 PDF2 DXF1 DXF2
RPC-1501-68BB [B]1 対応5401500680EIA30Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-68GG [B]1 対応5401500680EIA30Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-68N1 [B]1 対応5401500680EIA30Uブラック(マンセルN1.0)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-68N7 [C]1 対応5401500680EIA30Uペールグレイ(マンセルN7.5)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-68WG [B]1 対応5401500680EIA30Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-68YY [B]1 対応5401500680EIA30Uアイボリー(マンセル5Y7/1)アルミ･スチール--45.8133,600 PDF1 PDF2 DXF1 DXF2
RPC-1501-78BB [B]1 対応5401500780EIA30Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
RPC-1501-78GG [B]1 対応5401500780EIA30Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
RPC-1501-78N1 [B]1 対応5401500780EIA30Uブラック(マンセルN1.0)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
RPC-1501-78N7 [C]1 対応5401500780EIA30Uペールグレイ(マンセルN7.5)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
RPC-1501-78WG [B]1 対応5401500780EIA30Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
RPC-1501-78YY [B]1 対応5401500780EIA30Uアイボリー(マンセル5Y7/1)アルミ･スチール--49.5139,200 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1750-50BB [B]1 対応5401750500JIS1601mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-50GG [B]1 対応5401750500JIS1601mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-50N1 [B]1 対応5401750500JIS1601mmブラック(マンセルN1.0)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-50N7 [B]1 対応5401750500JIS1601mmペールグレイ(マンセルN7.5)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-50WG [B]1 対応5401750500JIS1601mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-50YY [B]1 対応5401750500JIS1601mmアイボリー(マンセル5Y7/1)アルミ･スチール--44.4127,400 PDF1 PDF2 DXF1 DXF2
RPC-1750-60BB [B]1 対応5401750600JIS1601mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-60GG [B]1 対応5401750600JIS1601mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-60N1 [B]1 対応5401750600JIS1601mmブラック(マンセルN1.0)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-60N7 [B]1 対応5401750600JIS1601mmペールグレイ(マンセルN7.5)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-60WG [B]1 対応5401750600JIS1601mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-60YY [B]1 対応5401750600JIS1601mmアイボリー(マンセル5Y7/1)アルミ･スチール--48.5134,500 PDF1 PDF2 DXF1 DXF2
RPC-1750-68BB [B]1 対応5401750680JIS1601mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
RPC-1750-68GG [B]1 対応5401750680JIS1601mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
RPC-1750-68N1 [B]1 対応5401750680JIS1601mmブラック(マンセルN1.0)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1750-68N7 [B]1 対応5401750680JIS1601mmペールグレイ(マンセルN7.5)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
RPC-1750-68WG [B]1 対応5401750680JIS1601mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
RPC-1750-68YY [B]1 対応5401750680JIS1601mmアイボリー(マンセル5Y7/1)アルミ･スチール--51.8139,700 PDF1 PDF2 DXF1 DXF2
RPC-1750-78BB [B]1 対応5401750780JIS1601mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1750-78GG [B]1 対応5401750780JIS1601mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1750-78N1 [B]1 対応5401750780JIS1601mmブラック(マンセルN1.0)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1750-78N7 [B]1 対応5401750780JIS1601mmペールグレイ(マンセルN7.5)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1750-78WG [B]1 対応5401750780JIS1601mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1750-78YY [B]1 対応5401750780JIS1601mmアイボリー(マンセル5Y7/1)アルミ･スチール--56145,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-50BB [B]1 対応5401750500EIA36Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
RPC-1751-50GG [B]1 対応5401750500EIA36Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
RPC-1751-50N1 [B]1 対応5401750500EIA36Uブラック(マンセルN1.0)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
RPC-1751-50N7 [B]1 対応5401750500EIA36Uペールグレイ(マンセルN7.5)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
RPC-1751-50WG [B]1 対応5401750500EIA36Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
RPC-1751-50YY [B]1 対応5401750500EIA36Uアイボリー(マンセル5Y7/1)アルミ･スチール--44.4134,600 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1751-60BB [B]1 対応5401750600EIA36Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-60GG [B]1 対応5401750600EIA36Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-60N1 [B]1 対応5401750600EIA36Uブラック(マンセルN1.0)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-60N7 [B]1 対応5401750600EIA36Uペールグレイ(マンセルN7.5)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-60WG [B]1 対応5401750600EIA36Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-60YY [B]1 対応5401750600EIA36Uアイボリー(マンセル5Y7/1)アルミ･スチール--48.5142,000 PDF1 PDF2 DXF1 DXF2
RPC-1751-68BB [B]1 対応5401750680EIA36Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-68GG [B]1 対応5401750680EIA36Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-68N1 [B]1 対応5401750680EIA36Uブラック(マンセルN1.0)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-68N7 [B]1 対応5401750680EIA36Uペールグレイ(マンセルN7.5)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-68WG [B]1 対応5401750680EIA36Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-68YY [B]1 対応5401750680EIA36Uアイボリー(マンセル5Y7/1)アルミ･スチール--51.8147,400 PDF1 PDF2 DXF1 DXF2
RPC-1751-78BB [B]1 対応5401750780EIA36Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
RPC-1751-78GG [B]1 対応5401750780EIA36Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
RPC-1751-78N1 [B]1 対応5401750780EIA36Uブラック(マンセルN1.0)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-1751-78N7 [B]1 対応5401750780EIA36Uペールグレイ(マンセルN7.5)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
RPC-1751-78WG [B]1 対応5401750780EIA36Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
RPC-1751-78YY [B]1 対応5401750780EIA36Uアイボリー(マンセル5Y7/1)アルミ･スチール--56153,200 PDF1 PDF2 DXF1 DXF2
RPC-2050-50BB [B]1 対応5402050500JIS1901mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-50GG [B]1 対応5402050500JIS1901mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-50N1 [B]1 対応5402050500JIS1901mmブラック(マンセルN1.0)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-50N7 [B]1 対応5402050500JIS1901mmペールグレイ(マンセルN7.5)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-50WG [B]1 対応5402050500JIS1901mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-50YY [B]1 対応5402050500JIS1901mmアイボリー(マンセル5Y7/1)アルミ･スチール--49137,900 PDF1 PDF2 DXF1 DXF2
RPC-2050-60BB [B]1 対応5402050600JIS1901mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
RPC-2050-60GG [B]1 対応5402050600JIS1901mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
RPC-2050-60N1 [B]1 対応5402050600JIS1901mmブラック(マンセルN1.0)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
RPC-2050-60N7 [B]1 対応5402050600JIS1901mmペールグレイ(マンセルN7.5)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
RPC-2050-60WG [B]1 対応5402050600JIS1901mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
RPC-2050-60YY [B]1 対応5402050600JIS1901mmアイボリー(マンセル5Y7/1)アルミ･スチール--53.5143,600 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-2050-68BB [B]1 対応5402050680JIS1901mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-68GG [B]1 対応5402050680JIS1901mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-68N1 [B]1 対応5402050680JIS1901mmブラック(マンセルN1.0)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-68N7 [B]1 対応5402050680JIS1901mmペールグレイ(マンセルN7.5)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-68WG [B]1 対応5402050680JIS1901mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-68YY [B]1 対応5402050680JIS1901mmアイボリー(マンセル5Y7/1)アルミ･スチール--57.1157,100 PDF1 PDF2 DXF1 DXF2
RPC-2050-78BB [B]1 対応5402050780JIS1901mmヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2050-78GG [B]1 対応5402050780JIS1901mmライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2050-78N1 [B]1 対応5402050780JIS1901mmブラック(マンセルN1.0)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2050-78N7 [B]1 対応5402050780JIS1901mmペールグレイ(マンセルN7.5)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2050-78WG [B]1 対応5402050780JIS1901mmホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2050-78YY [B]1 対応5402050780JIS1901mmアイボリー(マンセル5Y7/1)アルミ･スチール--61.6163,500 PDF1 PDF2 DXF1 DXF2
RPC-2051-50BB [B]1 対応5402050500EIA42Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
RPC-2051-50GG [B]1 対応5402050500EIA42Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
RPC-2051-50N1 [B]1 対応5402050500EIA42Uブラック(マンセルN1.0)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-2051-50N7 [B]1 対応5402050500EIA42Uペールグレイ(マンセルN7.5)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
RPC-2051-50WG [B]1 対応5402050500EIA42Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
RPC-2051-50YY [B]1 対応5402050500EIA42Uアイボリー(マンセル5Y7/1)アルミ･スチール--49.1146,300 PDF1 PDF2 DXF1 DXF2
RPC-2051-60BB [B]1 対応5402050600EIA42Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-60GG [B]1 対応5402050600EIA42Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-60N1 [B]1 対応5402050600EIA42Uブラック(マンセルN1.0)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-60N7 [B]1 対応5402050600EIA42Uペールグレイ(マンセルN7.5)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-60WG [B]1 対応5402050600EIA42Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-60YY [B]1 対応5402050600EIA42Uアイボリー(マンセル5Y7/1)アルミ･スチール--53.6152,000 PDF1 PDF2 DXF1 DXF2
RPC-2051-68BB [B]1 対応5402050680EIA42Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
RPC-2051-68GG [B]1 対応5402050680EIA42Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
RPC-2051-68N1 [B]1 対応5402050680EIA42Uブラック(マンセルN1.0)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
RPC-2051-68N7 [B]1 対応5402050680EIA42Uペールグレイ(マンセルN7.5)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
RPC-2051-68WG [B]1 対応5402050680EIA42Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
RPC-2051-68YY [B]1 対応5402050680EIA42Uアイボリー(マンセル5Y7/1)アルミ･スチール--57.2166,600 PDF1 PDF2 DXF1 DXF2
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)19インチ規格有効高さ色/外装処理主要材質適合製品シリーズ名仕様質量(kg)価格図面ファイル
RPC-2051-78BB [B]1 対応5402050780EIA42Uヴィクトリアブルー(マンセル4.0PB3.5/8.0)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
RPC-2051-78GG [B]1 対応5402050780EIA42Uライトグレイイッシュグリーン(マンセル7.5BG7/1.5)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
RPC-2051-78N1 [B]1 対応5402050780EIA42Uブラック(マンセルN1.0)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
RPC-2051-78N7 [B]1 対応5402050780EIA42Uペールグレイ(マンセルN7.5)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
RPC-2051-78WG [B]1 対応5402050780EIA42Uホワイトグレイ(マンセル7.5Y7.4/0.8)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
RPC-2051-78YY [B]1 対応5402050780EIA42Uアイボリー(マンセル5Y7/1)アルミ･スチール--61.7173,200 PDF1 PDF2 DXF1 DXF2
※背景が赤くなっている製品は、現在廃番になっております。
[A]配送センター在庫品　[B]組立品　[C]受注生産品/取寄品
