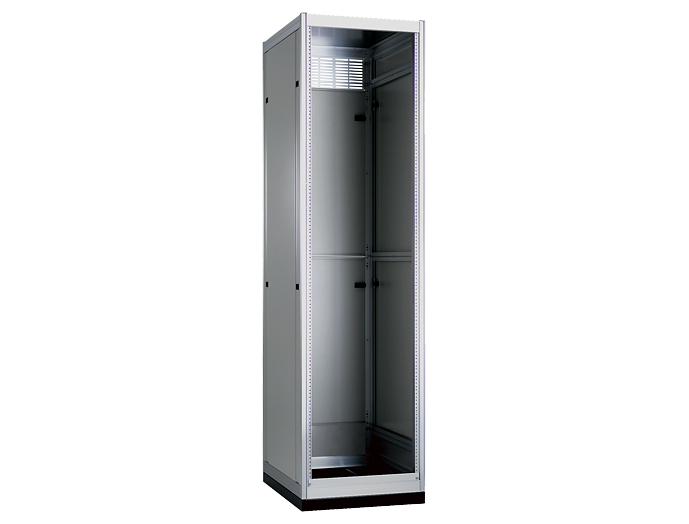

キャビネットラック RPC シリーズ

【新型】幅が540mmのスリムなアルミフレーム仕様の19インチラック。サイズが豊富です。

●幅が540mmとスリムな19インチキャビネットラック
●軽量なアルミフレーム
●JISまたはEIA規格に準拠
●ラック底面をフラット化し、アンカー穴を追加
●軽量であるため、運搬や設置等の作業の負担が軽減
●着脱が容易で軽量な外装板
●後面上部からの自然換気が可能

主要材質アルミ・スチール
色・外装処理フレーム部:シルバーアルマイト プレート部:ホワイトグレイ/ブラック
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード



写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RPC-125E-78N1 1 10物質対応 540 1250 780 EIA 24U ブラック アルミ・スチール - 45 156,000 図面1    図面2

アクセサリー

アイボルト RAEBシリーズ

●キャビネットラックをつるして移動させる場合にラック上面に取り付けます。
●キャビネットラックの簡易固定にも利用できます。
RAEB-1018 4個入り ¥2,280

ジョイントブラケット RPOシリーズ

●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-08JB 1個入り ¥990

HDジョイント RPOシリーズ

●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-06HDJ 1個入り ¥610

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1 1個入り ¥12,150
RSEH-2U35A-BWG 1個入り ¥12,150

ガイドマウントフレーム RPO2シリーズ

●スライドレールブラケット・サポートアングル(L型レール)を取り付ける場合にラック後側のサイドフレームに取り付けます。
●特設溝に各種ナットを挿入することにより、M5のねじ穴を設けることができます。

類似製品名:マウントアングル
RPO2-1250GF 1個入り ¥3,890

アイボルト RAEBシリーズ

●キャビネットラックをつるして移動させる場合にラック上面に取り付けます。
●キャビネットラックの簡易固定にも利用できます。
RAEB-1018
4個入り
単価 ¥2,280

ジョイントブラケット RPOシリーズ

●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-08JB
1個入り
単価 ¥990

HDジョイント RPOシリーズ

●ラック同士を連結する金具です。
●機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。
●ラックの機種により、使用する個数が異なります。
RPO-06HDJ
1個入り
単価 ¥610

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1
1個入り
単価 ¥12,150
RSEH-2U35A-BWG
1個入り
単価 ¥12,150

ガイドマウントフレーム RPO2シリーズ

●スライドレールブラケット・サポートアングル(L型レール)を取り付ける場合にラック後側のサイドフレームに取り付けます。
●特設溝に各種ナットを挿入することにより、M5のねじ穴を設けることができます。

類似製品名:マウントアングル
RPO2-1250GF
1個入り
単価 ¥3,890
