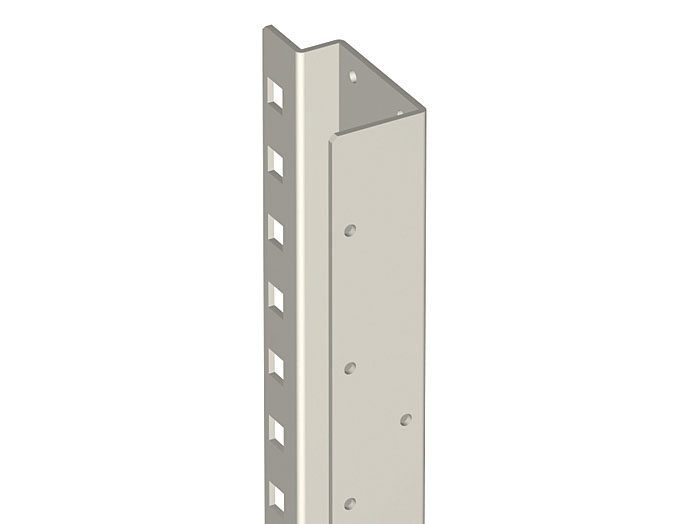

●ネットワークラックSNR2シリーズ及びサーバーラックSSR2シリーズ用のJIS規格のパネルマウントフレームです。
●19インチマウント部はM5のねじ穴が開いている仕様です。
●□9.6の四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けることができます。
●ラックマウント部の横に開いているM5のねじ穴にはケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は位置決め用として刻印(50mm)と数字刻印(5J毎※1J=50mm)が入っています。
類似製品名:マウントアングル
主要材質 | スチール |
---|---|
色・ 外装処理 | ホワイトグレイ/ブラック |
各種資料 | カタログ |
型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 19インチ 規格 | 色 外装処理 | 主要 材質 | 適合製品シリーズ名 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SSO-M17JPF-BK | ● | 2 | 10物質対応 | 35 | 870 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H1000) | 有効高さ850mm | 3.8 | 26,800 | 図面1 |
SSO-M17JPF-WG | ● | 2 | 10物質対応 | 35 | 870 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H1000) | 有効高さ850mm | 3.8 | 26,800 | 図面1 |
SSO-M22JPF-BK | ● | 2 | 10物質対応 | 35 | 1120 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H1250) | 有効高さ1100mm | 4.8 | 29,600 | 図面1 |
SSO-M22JPF-WG | ● | 2 | 10物質対応 | 35 | 1120 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H1250) | 有効高さ1100mm | 4.8 | 29,600 | 図面1 |
SSO-M27JPF-BK | ● | 2 | 10物質対応 | 35 | 1370 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H1500) | 有効高さ1350mm | 5.9 | 30,600 | 図面1 |
SSO-M27JPF-WG | ● | 2 | 10物質対応 | 35 | 1370 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H1500) | 有効高さ1350mm | 5.9 | 30,600 | 図面1 |
SSO-M33JPF-BK | ● | 2 | 10物質対応 | 35 | 1670 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H1800) | 有効高さ1650mm | 7.2 | 31,700 | 図面1 |
SSO-M33JPF-WG | ● | 2 | 10物質対応 | 35 | 1670 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H1800) | 有効高さ1650mm | 7.2 | 31,700 | 図面1 |
SSO-M37JPF-BK | ● | 2 | 10物質対応 | 35 | 1870 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H2000) RSR(H2000) | 有効高さ1850mm | 8.1 | 33,400 | 図面1 |
SSO-M37JPF-WG | ● | 2 | 10物質対応 | 35 | 1870 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H2000) RSR(H2000) | 有効高さ1850mm | 8.1 | 33,400 | 図面1 |
SSO-M39JPF-BK | ◯ | 2 | 10物質対応 | 35 | 1970 | 78 | JIS | ブラック | スチール | RSR(H2100) | 有効高さ1950mm | 8.5 | 35,600 | 図面1 |
SSO-M39JPF-WG | ◯ | 2 | 10物質対応 | 35 | 1970 | 78 | JIS | ホワイトグレイ | スチール | RSR(H2100) | 有効高さ1950mm | 8.5 | 35,600 | 図面1 |
SSO-M41JPF-BK | ● | 2 | 10物質対応 | 35 | 2070 | 78 | JIS | ブラック | スチール | SNR2・SSR2(H2200) RSR(H2200) | 有効高さ2050mm | 8.9 | 37,500 | 図面1 |
SSO-M41JPF-WG | ● | 2 | 10物質対応 | 35 | 2070 | 78 | JIS | ホワイトグレイ | スチール | SNR2・SSR2(H2200) RSR(H2200) | 有効高さ2050mm | 8.9 | 37,500 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
