パネルマウントフレームJISタイプ SSO シリーズ

●RSRシリーズ用のJIS規格のパネルマウントフレームです。
●19インチマウント部はM5のねじ穴が開いている仕様です。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等を取り付けることができます。
●ラックマウント部の横に開いているM5のねじ穴にはケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は位置決め用として、刻印(50mm)と数字刻印(5J毎※1J=50mm)が入っています。

類似製品名:マウントアングル

主要材質スチール
色・外装処理ホワイトグレイ/ブラック
各種資料カタログ PDFファイルをダウンロード

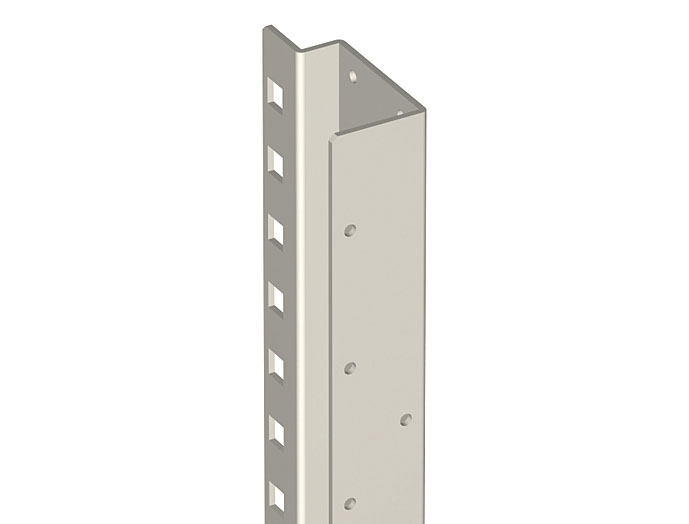

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-M17JPF-BK 2 10物質対応 35 870 78 ブラック スチール SNR2・SSR2(H1000) 有効高さ850mm 3.8 25,300 図面1
