パネルマウントフレームJISタイプ SSO シリーズ

●RSRシリーズ用のJIS規格のパネルマウントフレームです。
●19インチマウント部はM5のねじ穴が開いている仕様です。
●四角穴にケージナットを取り付けることでサポートアングル等を取り付けることができます。
●ラックマウント部の横に開いているM5のねじ穴にはケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は位置決め用として、刻印（50ｍｍ）と数字刻印（5J毎※1J=50mm）が入っています。

主要材質スチール
色・外装処理ホワイトグレイ／ブラック
各種資料カタログ PDFファイルをダウンロード

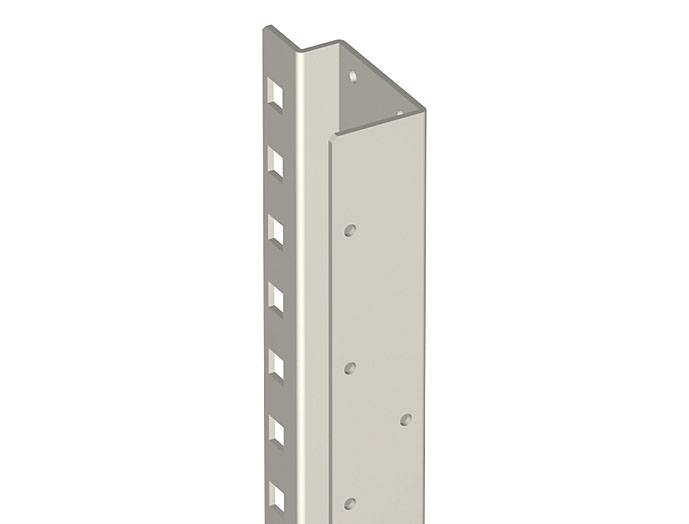

  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。
写真は　機種／シリーズの代表例　になります。

ラインナップ

※[A]配送センター在庫品　[B]組立品(受注後組立)　[C]受注生産品/取寄品　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル
SSO-M37JPF-WG [C] 2 対応 35 1870 78 ホワイトグレイ スチール SNR2･SSR2(H2000) RSR(H2000) 有効高さ1850mm 8.1 27,800 図面1
