プレートセット ベンチレーションタイプ【新型用】 RKO シリーズ

●RKCシリーズ専用のアクセサリーで、外装板のセット品になります。
●天板の開口部から自然排気される構造です。
●側板の枚数、2色の外装色から選択できます。
●放熱穴付の天板になっており、ファンモーターユニットとの併用も可能です。
●ベンチレーションパネルにはファンモーターユニット(RLM-150)またはダストフィルター(RLF-150)を取り付けできます。

※ プレートセットはRKCシリーズのラック本体枠と一緒にご依頼ください。別途ご依頼される場合には最寄りの営業所までお問い合わせください。

主要材質アルミ・スチール
色・
外装処理
ホワイトグレイ/ブラック
各種資料カタログ PDFファイルをダウンロード

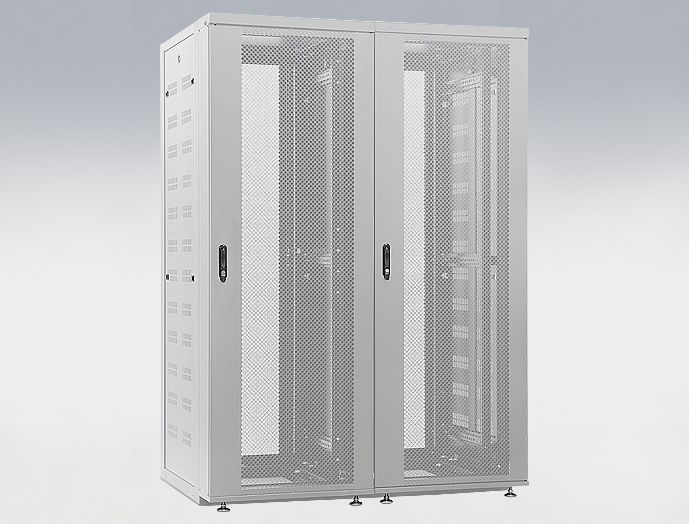

写真はシリーズの代表例になります。
※ラック本体枠は別売です。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
RKO-0745PSV0N1 [C]1セット対応---ブラック-RKC(H750 D450)側板なし3.58,230-
RKO-0745PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D450)側板なし3.58,230-
RKO-0745PSV2N1 [C]1セット対応---ブラック-RKC(H750 D450)-6.913,500図面1    図面2
RKO-0745PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D450)-6.913,500図面1    図面2
RKO-0753PSV0N1 [C]1セット対応---ブラック-RKC(H750 D530)側板なし3.88,350-
RKO-0753PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D530)側板なし3.88,350-
RKO-0753PSV2N1 [C]1セット対応---ブラック-RKC(H750 D530)-7.813,700図面1    図面2
RKO-0753PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D530)-7.813,700図面1    図面2
RKO-0763PSV0N1 [C]1セット対応---ブラック-RKC(H750 D630)側板なし4.18,470-
RKO-0763PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D630)側板なし4.18,470-
RKO-0763PSV2N1 [C]1セット対応---ブラック-RKC(H750 D630)-913,800図面1    図面2
RKO-0763PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D630)-913,800図面1    図面2
RKO-0771PSV0N1 [C]1セット対応---ブラック-RKC(H750 D710)側板なし4.48,730-
RKO-0771PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D710)側板なし4.48,730-
RKO-0771PSV2N1 [C]1セット対応---ブラック-RKC(H750 D710)-1014,300図面1    図面2
RKO-0771PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D710)-1014,300図面1    図面2
RKO-0781PSV0N1 [C]1セット対応---ブラック-RKC(H750 D810)側板なし4.69,170-
RKO-0781PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D810)側板なし4.69,170-
RKO-0781PSV2N1 [C]1セット対応---ブラック-RKC(H750 D810)-1115,000図面1    図面2
RKO-0781PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D810)-1115,000図面1    図面2
RKO-07A0PSV0N1 [C]1セット対応---ブラック-RKC(H750 D1000)側板なし5.211,500-
RKO-07A0PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H750 D1000)側板なし5.211,500-
RKO-07A0PSV2N1 [C]1セット対応---ブラック-RKC(H750 D1000)-13.318,800図面1    図面2
RKO-07A0PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H750 D1000)-13.318,800図面1    図面2
RKO-1045PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D450)側板なし4.38,260-
RKO-1045PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D450)側板なし4.38,260-
RKO-1045PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D450)-8.914,600図面1    図面2
RKO-1045PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D450)-8.914,600図面1    図面2
RKO-1053PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D530)側板なし4.68,610-
RKO-1053PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D530)側板なし4.68,610-
RKO-1053PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D530)-10.115,300図面1    図面2
RKO-1053PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D530)-10.115,300図面1    図面2
RKO-1063PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D630)側板なし4.98,750-
RKO-1063PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D630)側板なし4.98,750-
RKO-1063PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D630)-11.615,400図面1    図面2
RKO-1063PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D630)-11.615,400図面1    図面2
RKO-1071PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D710)側板なし5.29,040-
RKO-1071PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D710)側板なし5.29,040-
RKO-1071PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D710)-12.816,200図面1    図面2
RKO-1071PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D710)-12.816,200図面1    図面2
RKO-1081PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D810)側板なし5.49,480-
RKO-1081PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D810)側板なし5.49,480-
RKO-1081PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D810)-14.216,900図面1    図面2
RKO-1081PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D810)-14.216,900図面1    図面2
RKO-10A0PSV0N1 [C]1セット対応---ブラック-RKC(H1000 D1000)側板なし611,900-
RKO-10A0PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D1000)側板なし611,900-
RKO-10A0PSV2N1 [C]1セット対応---ブラック-RKC(H1000 D1000)-1721,200図面1    図面2
RKO-10A0PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1000 D1000)-1721,200図面1    図面2
RKO-1245PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D450)側板なし5.19,000-
RKO-1245PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D450)側板なし5.19,000-
RKO-1245PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D450)-10.916,800図面1    図面2
RKO-1245PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D450)-10.916,800図面1    図面2
RKO-1253PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D530)側板なし5.49,290-
RKO-1253PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D530)側板なし5.49,290-
RKO-1253PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D530)-12.417,300図面1    図面2
RKO-1253PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D530)-12.417,300図面1    図面2
RKO-1263PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D630)側板なし5.79,560-
RKO-1263PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D630)側板なし5.79,560-
RKO-1263PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D630)-14.217,800図面1    図面2
RKO-1263PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D630)-14.217,800図面1    図面2
RKO-1271PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D710)側板なし610,100-
RKO-1271PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D710)側板なし610,100-
RKO-1271PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D710)-15.719,000図面1    図面2
RKO-1271PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D710)-15.719,000図面1    図面2
RKO-1281PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D810)側板なし6.210,700-
RKO-1281PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D810)側板なし6.210,700-
RKO-1281PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D810)-17.420,000図面1    図面2
RKO-1281PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D810)-17.420,000図面1    図面2
RKO-12A0PSV0N1 [C]1セット対応---ブラック-RKC(H1250 D1000)側板なし6.813,400-
RKO-12A0PSV0WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D1000)側板なし6.813,400-
RKO-12A0PSV2N1 [C]1セット対応---ブラック-RKC(H1250 D1000)-20.825,000図面1    図面2
RKO-12A0PSV2WG [C]1セット対応---ホワイトグレイ-RKC(H1250 D1000)-20.825,000図面1    図面2
RKO-1545PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D450)側板なし5.99,600-
RKO-1545PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D450)側板なし5.99,600-
RKO-1545PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D450)-12.918,200図面1    図面2
RKO-1545PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D450)-12.918,200図面1    図面2
RKO-1553PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D530)側板なし6.210,300-
RKO-1553PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D530)側板なし6.210,300-
RKO-1553PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D530)-14.719,600図面1    図面2
RKO-1553PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D530)-14.719,600図面1    図面2
RKO-1563PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D630)側板なし6.510,500-
RKO-1563PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D630)側板なし6.510,500-
RKO-1563PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D630)-16.819,800図面1    図面2
RKO-1563PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D630)-16.819,800図面1    図面2
RKO-1571PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D710)側板なし6.810,800-
RKO-1571PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D710)側板なし6.810,800-
RKO-1571PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D710)-18.520,600図面1    図面2
RKO-1571PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D710)-18.520,600図面1    図面2
RKO-1581PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D810)側板なし711,400-
RKO-1581PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D810)側板なし711,400-
RKO-1581PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D810)-20.521,800図面1    図面2
RKO-1581PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D810)-20.521,800図面1    図面2
RKO-15A0PSV0N1 [B]1セット対応---ブラック-RKC(H1500 D1000)側板なし7.614,300-
RKO-15A0PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D1000)側板なし7.614,300-
RKO-15A0PSV2N1 [B]1セット対応---ブラック-RKC(H1500 D1000)-24.527,200図面1    図面2
RKO-15A0PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1500 D1000)-24.527,200図面1    図面2
RKO-1745PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D450)側板なし6.710,700-
RKO-1745PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D450)側板なし6.710,700-
RKO-1745PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D450)-1520,700図面1    図面2
RKO-1745PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D450)-1520,700図面1    図面2
RKO-1753PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D530)側板なし711,300-
RKO-1753PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D530)側板なし711,300-
RKO-1753PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D530)-1721,900図面1    図面2
RKO-1753PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D530)-1721,900図面1    図面2
RKO-1763PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D630)側板なし7.311,600-
RKO-1763PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D630)側板なし7.311,600-
RKO-1763PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D630)-19.422,300図面1    図面2
RKO-1763PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D630)-19.422,300図面1    図面2
RKO-1771PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D710)側板なし7.612,000-
RKO-1771PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D710)側板なし7.612,000-
RKO-1771PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D710)-21.423,200図面1    図面2
RKO-1771PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D710)-21.423,200図面1    図面2
RKO-1781PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D810)側板なし7.812,600-
RKO-1781PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D810)側板なし7.812,600-
RKO-1781PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D810)-24.924,400図面1    図面2
RKO-1781PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D810)-24.924,400図面1    図面2
RKO-17A0PSV0N1 [B]1セット対応---ブラック-RKC(H1750 D1000)側板なし8.415,700-
RKO-17A0PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D1000)側板なし8.415,700-
RKO-17A0PSV2N1 [B]1セット対応---ブラック-RKC(H1750 D1000)-29.530,600図面1    図面2
RKO-17A0PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H1750 D1000)-29.530,600図面1    図面2
RKO-2045PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D450)側板なし7.611,000-
RKO-2045PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D450)側板なし7.611,000-
RKO-2045PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D450)-17.423,500図面1    図面2
RKO-2045PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D450)-17.423,500図面1    図面2
RKO-2053PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D530)側板なし7.911,400-
RKO-2053PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D530)側板なし7.911,400-
RKO-2053PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D530)-19.624,500図面1    図面2
RKO-2053PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D530)-19.624,500図面1    図面2
RKO-2063PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D630)側板なし8.211,900-
RKO-2063PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D630)側板なし8.211,900-
RKO-2063PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D630)-22.425,400図面1    図面2
RKO-2063PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D630)-22.425,400図面1    図面2
RKO-2071PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D710)側板なし8.512,700-
RKO-2071PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D710)側板なし8.512,700-
RKO-2071PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D710)-24.727,200図面1    図面2
RKO-2071PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D710)-24.727,200図面1    図面2
RKO-2081PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D810)側板なし8.715,000-
RKO-2081PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D810)側板なし8.715,000-
RKO-2081PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D810)-29.231,900図面1    図面2
RKO-2081PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D810)-29.231,900図面1    図面2
RKO-2090PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D900)側板なし8.917,600-
RKO-2090PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D900)側板なし8.917,600-
RKO-2090PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D900)-33.337,500図面1    図面2
RKO-2090PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D900)-33.337,500図面1    図面2
RKO-20A0PSV0N1 [B]1セット対応---ブラック-RKC(H2050 D1000)側板なし9.318,800-
RKO-20A0PSV0WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D1000)側板なし9.318,800-
RKO-20A0PSV2N1 [B]1セット対応---ブラック-RKC(H2050 D1000)-34.240,000図面1    図面2
RKO-20A0PSV2WG [B]1セット対応---ホワイトグレイ-RKC(H2050 D1000)-34.240,000図面1    図面2
