小型ラック SKR シリーズ

デスクの下におさまる、通信機器/ハブ収納用小型サイズの19インチラック

●熱対策、施工性を考慮した通信機器収納用の小型19インチラックです。
●豊富なサイズが、ネットワーク用通信機器、ハブ、ルーター、HDD、NAS等からサーバーまで幅広い収納に適しています。
●熱対策のため、前・後・側面の各面に放熱穴が空いています。
●側板と後板には、別売のファンモーター(RAFMシリーズ 120mm角の機種)を取り付けることができ、強制排気がおこなえます。
●側板と後板は、別売のコインロック(SKRO-3CL)を取り付けると、施錠が可能になります。
●ケーブルをインシュロックタイ等で結束・固定できるように、ラック内(上面/下面)の後方に穴を設けています
●ベースの難燃性膜厚グロメットに穴を開け、配線が可能です。
●アジャスターは、別売のキャスター(NPCT-70S)に取り替え可能です。

主要材質スチール
色・
外装処理
ホワイトグレイ(マンセル7.5Y7.4/0.8)/ブラック(マンセルN1.0)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

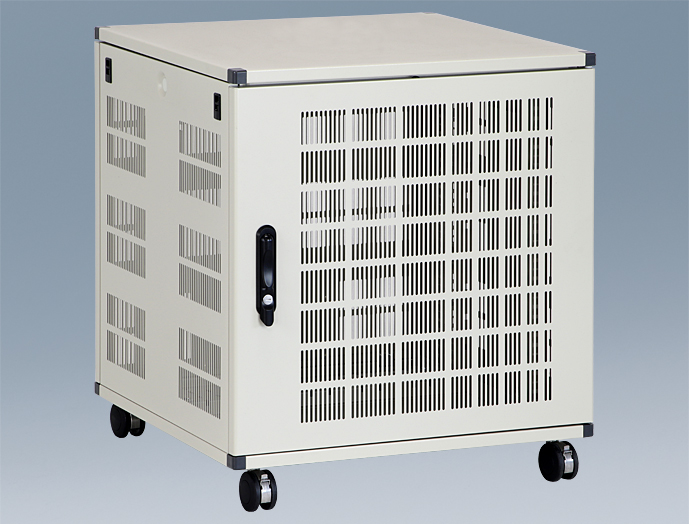

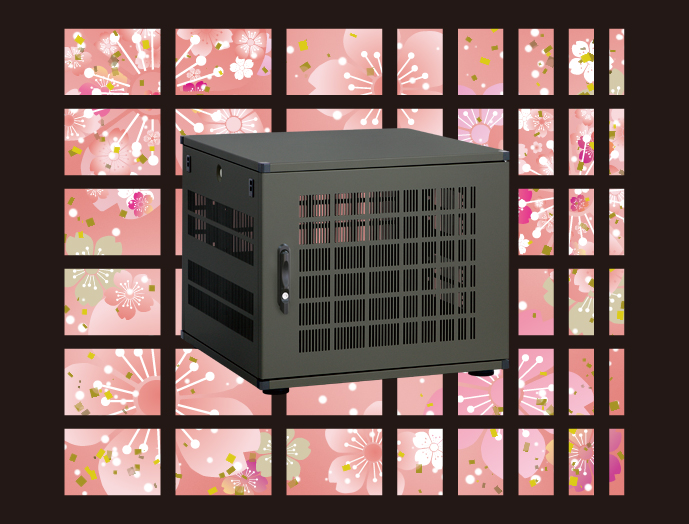

写真はシリーズの代表例になります。
通信機器/ハブ収納用
専用アクセサリー
共通アクセサリー

各部詳細

前面
●前面ドアは、デザイン性のある放熱穴が開口しています。

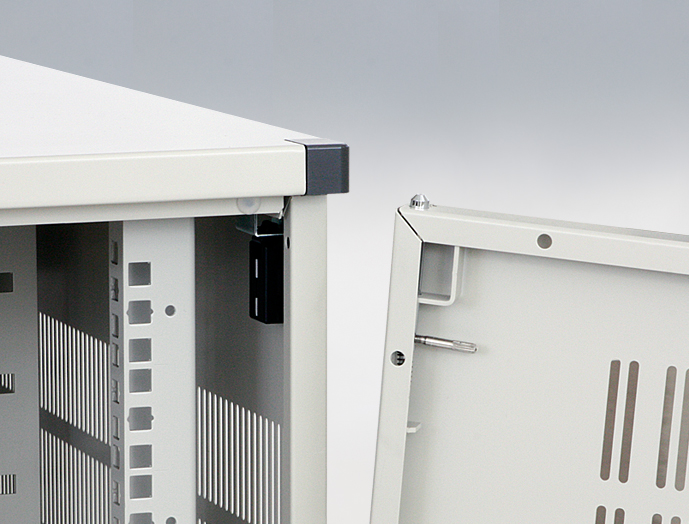

●放熱穴のあいたドアは、ワンタッチで着脱が可能です。
●ドアの開閉方向は、標準は右開き(写真と同じ向き)ですが、左開きに容易に付け替えが可能です。
●ドアは、ハンドル部で施錠できます。(同番の鍵付属。鍵番違い対応可能)

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
SKR-09U6060VB [B]1 対応600516600EIA9Uブラックスチール-27.779,400図面1    図面2
SKR-09U6060VW [B]1 対応600516600EIA9Uホワイトグレイスチール-27.779,400図面1    図面2
SKR-09U6080VB [B]1 対応600516800EIA9Uブラックスチール-32.982,900図面1    図面2
SKR-09U6080VW [B]1 対応600516800EIA9Uホワイトグレイスチール-32.982,900図面1    図面2
SKR-09U60A0VB [B]1 対応6005161000EIA9Uブラックスチール-37.285,900図面1    図面2
SKR-09U60A0VW [B]1 対応6005161000EIA9Uホワイトグレイスチール-37.285,900図面1    図面2
SKR-12U6060VB [B]1 対応600616600EIA12Uブラックスチール-30.985,900図面1    図面2
SKR-12U6060VW [B]1 対応600616600EIA12Uホワイトグレイスチール-30.985,900図面1    図面2
SKR-12U6080VB [B]1 対応600616800EIA12Uブラックスチール-35.489,400図面1    図面2
SKR-12U6080VW [B]1 対応600616800EIA12Uホワイトグレイスチール-35.489,400図面1    図面2
SKR-12U60A0VB [B]1 対応6006161000EIA12Uブラックスチール-39.892,900図面1    図面2
SKR-12U60A0VW [B]1 対応6006161000EIA12Uホワイトグレイスチール-39.892,900図面1    図面2
SKR-14U6060VB [B]1 対応600716600EIA14Uブラックスチール-33.592,900図面1    図面2
SKR-14U6060VW [B]1 対応600716600EIA14Uホワイトグレイスチール-33.592,900図面1    図面2
SKR-14U6080VB [B]1 対応600716800EIA14Uブラックスチール-38.296,900図面1    図面2
SKR-14U6080VW [B]1 対応600716800EIA14Uホワイトグレイスチール-38.296,900図面1    図面2
SKR-14U60A0VB [B]1 対応6007161000EIA14Uブラックスチール-42.8100,900図面1    図面2
SKR-14U60A0VW [B]1 対応6007161000EIA14Uホワイトグレイスチール-42.8100,900図面1    図面2
SKR-16U6060VB [B]1 対応600816600EIA16Uブラックスチール-35.7100,900図面1    図面2
SKR-16U6060VW [B]1 対応600816600EIA16Uホワイトグレイスチール-35.7100,900図面1    図面2
SKR-16U6080VB [B]1 対応600816800EIA16Uブラックスチール-40.5105,900図面1    図面2
SKR-16U6080VW [B]1 対応600816800EIA16Uホワイトグレイスチール-40.5105,900図面1    図面2
SKR-16U60A0VB [B]1 対応6008161000EIA16Uブラックスチール-45.3110,900図面1    図面2
SKR-16U60A0VW [B]1 対応6008161000EIA16Uホワイトグレイスチール-45.3110,900図面1    図面2
