ピタナ(軽量棚・中量棚) RAPS シリーズ

●サポートアングルに工具などを用いずに、ぴたっと、棚固定ブッシュで簡単に取り付けできる棚です。
●棚面はねじ固定よりフラットです。
●棚上面へアクセスできれば取り付けできるので、ラックの最底面に設置する場合も取り付けできます。
●軽・中・重量物用の収納棚で、当社のほとんど全てのラックシリーズに使用できます。

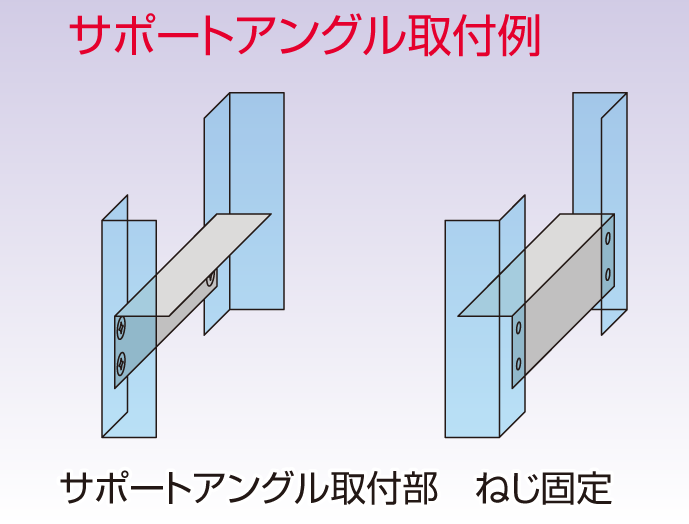

●ラックには、別売のサポートアングルを使用して取り付けます。
●RAPS-15□□HL/HH-□□の機種は、T字形の放熱穴が空いているため、放熱効果があります。
●RAPS-15□□NL-□□の機種は、放熱穴のないノーマルタイプです。
●T字形の穴または小判形の穴を利用すれば、機器固定ベルト(別売)による簡易固定が可能です。

主要材質スチール
色・
外装処理
ブラック/ホワイトグレイ
搭載可能質量(軽量棚)20kg
搭載可能質量(中量棚)75kg
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード














写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RAPS-1530HL-N1 [A]1 10物質対応44515300ブラックスチール軽量棚1.95,130図面1
RAPS-1530HL-WG [A]1 10物質対応44515300ホワイトグレイスチール軽量棚1.95,130図面1
RAPS-1530NL-N1 [A]1 10物質対応44515300ブラックスチール軽量棚(穴無)25,030図面1
RAPS-1530NL-WG [A]1 10物質対応44515300ホワイトグレイスチール軽量棚(穴無)25,030図面1
RAPS-1540HL-N1 [A]1 10物質対応44515400ブラックスチール軽量棚2.46,240図面1
RAPS-1540HL-WG [A]1 10物質対応44515400ホワイトグレイスチール軽量棚2.46,240図面1
RAPS-1540NL-N1 [A]1 10物質対応44515400ブラックスチール軽量棚(穴無)2.66,120図面1
RAPS-1540NL-WG [A]1 10物質対応44515400ホワイトグレイスチール軽量棚(穴無)2.66,120図面1
RAPS-1550HL-N1 [A]1 10物質対応44515500ブラックスチール軽量棚2.96,620図面1
RAPS-1550HL-WG [A]1 10物質対応44515500ホワイトグレイスチール軽量棚2.96,620図面1
RAPS-1550NL-N1 [A]1 10物質対応44515500ブラックスチール軽量棚(穴無)3.16,490図面1
RAPS-1550NL-WG [A]1 10物質対応44515500ホワイトグレイスチール軽量棚(穴無)3.16,490図面1
RAPS-1560HL-N1 [A]1 10物質対応44515600ブラックスチール軽量棚3.46,840図面1
RAPS-1560HL-WG [A]1 10物質対応44515600ホワイトグレイスチール軽量棚3.46,840図面1
RAPS-1560NL-N1 [A]1 10物質対応44515600ブラックスチール軽量棚(穴無)3.76,700図面1
RAPS-1560NL-WG [A]1 10物質対応44515600ホワイトグレイスチール軽量棚(穴無)3.76,700図面1
RAPS-1570HL-N1 [A]1 10物質対応44515700ブラックスチール軽量棚3.97,580図面1
RAPS-1570HL-WG [A]1 10物質対応44515700ホワイトグレイスチール軽量棚3.97,580図面1
RAPS-1570NL-N1 [A]1 10物質対応44515700ブラックスチール軽量棚(穴無)4.27,280図面1
RAPS-1570NL-WG [A]1 10物質対応44515700ホワイトグレイスチール軽量棚(穴無)4.27,280図面1
RAPS-3030HH-N1 [A]1 10物質対応44530300ブラックスチール中量棚2.87,310図面1
RAPS-3030HH-WG [A]1 10物質対応44530300ホワイトグレイスチール中量棚2.87,310図面1
RAPS-3040HH-N1 [A]1 10物質対応44530400ブラックスチール中量棚3.68,860図面1
RAPS-3040HH-WG [A]1 10物質対応44530400ホワイトグレイスチール中量棚3.68,860図面1
RAPS-3050HH-N1 [A]1 10物質対応44530500ブラックスチール中量棚4.49,580図面1
RAPS-3050HH-WG [A]1 10物質対応44530500ホワイトグレイスチール中量棚4.49,580図面1
RAPS-3060HH-N1 [A]1 10物質対応44530600ブラックスチール中量棚5.210,040図面1
RAPS-3060HH-WG [A]1 10物質対応44530600ホワイトグレイスチール中量棚5.210,040図面1
RAPS-3070HH-N1 [A]1 10物質対応44530700ブラックスチール中量棚610,890図面1
RAPS-3070HH-WG [A]1 10物質対応44530700ホワイトグレイスチール中量棚610,890図面1
