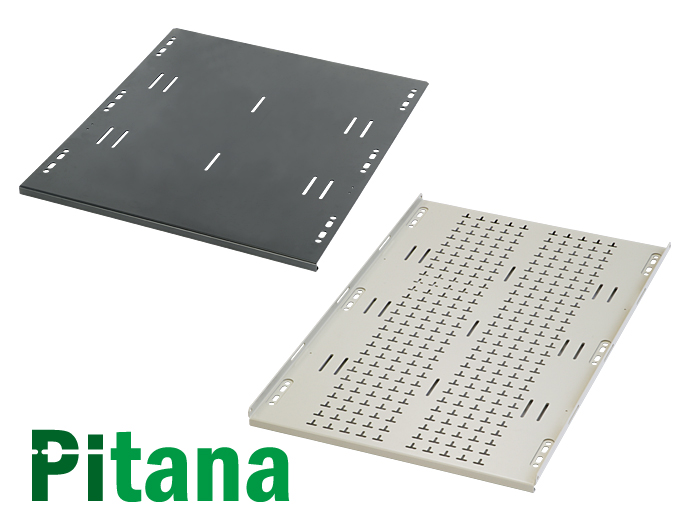

ピタナ(軽量棚・中量棚) RAPS シリーズ

●サポートアングルに工具などを用いずに、ぴたっと、棚固定ブッシュで簡単に取り付けできる棚です。
●棚面はねじ固定よりフラットです。
●棚上面へアクセスできれば取り付けできるので、ラックの最底面に設置する場合も取り付けできます。
●軽・中・重量物用の収納棚で、当社のほとんど全てのラックシリーズに使用できます。
●ラックには、別売のサポートアングルを使用して取り付けます。

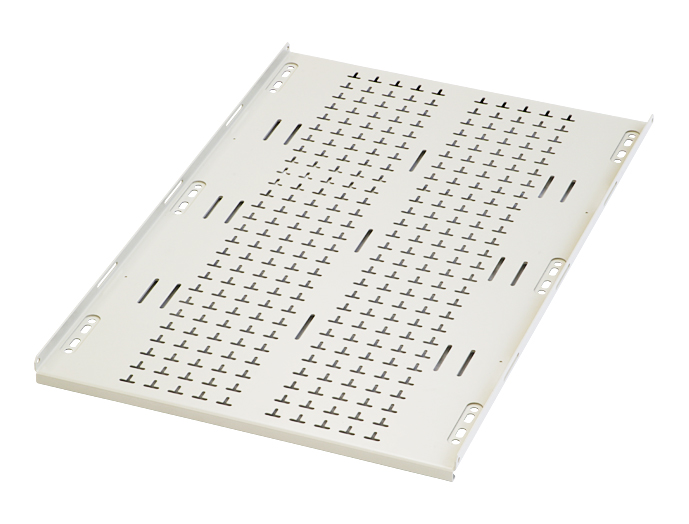

●RAPS-15□□HL/HH-□□の機種は、T字形の放熱穴が空いているため、放熱効果があります。
●RAPS-15□□NL-□□の機種は、放熱穴のないノーマルタイプです。
●T字形の穴または小判形の穴を利用すれば、機器固定ベルト(別売)による簡易固定が可能です。

主要材質スチール
色・外装処理ブラック/ホワイトグレイ
搭載可能質量(軽量棚)20kg
搭載可能質量(中量棚)75kg
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード















写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RAPS-3050HH-WG [A] 1 対応 445 30 500 ホワイトグレイ スチール 中量棚 4.4 9,580 図面1
