ピタナ(軽量棚・中量棚)(棚板) RAPS シリーズ

サポートアングル(L型レール)に工具を用いず取付できる棚板

●サポートアングル(L型レール)に工具などを用いずに、ぴたっと、棚固定ブッシュで簡単に取り付けできる棚板です。
●棚面はねじ固定よりフラットです。
●棚上面へアクセスできれば取り付けできるので、ラックの最底面に設置する場合も取り付けできます。
●軽・中・重量物用の収納棚で、当社のほとんど全てのラックシリーズに使用できます。
●ラックには、別売のサポートアングルを使用して取り付けます。
●RAPS-15□□HL/HH-□□の機種は、T字形の放熱穴が空いているため、放熱効果があります。
●RAPS-15□□NL-□□の機種は、放熱穴のないノーマルタイプです。
●T字形の穴または小判形の穴を利用すれば、機器固定ベルト(別売)による簡易固定が可能です。

類似製品名:棚板、台板、シェルフ、トレイ、中棚

主要材質スチール
色・外装処理ブラック/ホワイトグレイ
搭載可能質量(軽量棚)20kg
搭載可能質量(中量棚)75kg
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

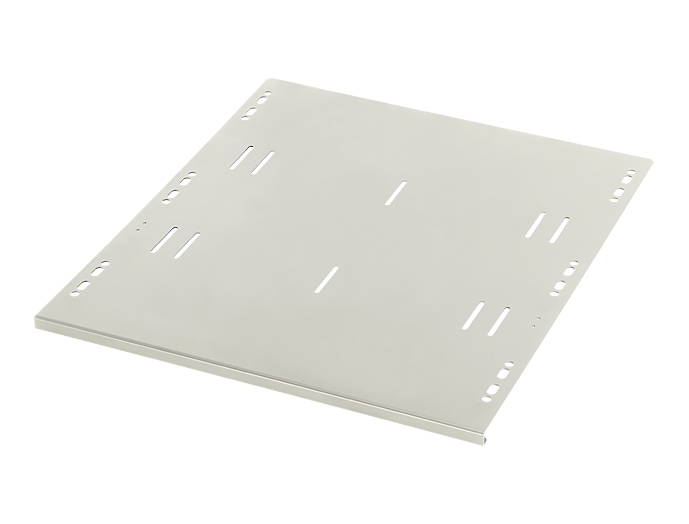

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RAPS-1570NL-WG 1 10物質対応 445 15 700 ホワイトグレイ スチール 軽量棚(穴無) 4.2 8,250 図面1
