コンセントバー取付金具付（100V 15A/20A） DZ シリーズ
100V 15A/20A 取付金具付、取付自由度の高いコンセント
●ラックに収納された多くの機器にAC電源を供給することができます。
●AC100V仕様で電流容量は15A/20Aから選択できます。
●ラックへは固定金具を利用したねじ止めになります。
●固定金具は範囲内で調整できるため、多くの当社ラックに取り付けできます。また、反対側への付け替えが可能です。
●コンセントは抜け止め式のため、プラグ抜けを未然に防止します。
●コンセントは接地型、接地無しの一般プラグが使えます。
●通電表示が一目で分かるLEDランプを標準装備しています。（特別注文にてLEDランプが無いタイプを販売可能）
●端子台は結線状態が一目で分かる透明カバーになっています。
●外側のケースは強固なアルミ合金及び衝撃に強い熱可塑性樹脂を使用し、プラグ差込口及びねじ端子部には熱に強い熱硬化性樹脂を使用した安全な構造です。

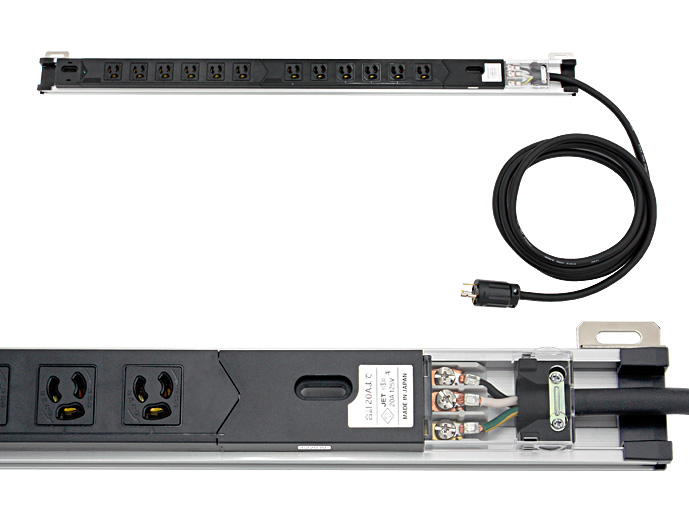

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|
| DZ-1001512C | ◎ | 1 | 6物質対応 | 29.5 | 840 | 73.5 | 100V 15A 12口 取付金具付 | 1.5 | 13,900 | 図面1   |
| DZ-1001518C | ◎ | 1 | 6物質対応 | 29.5 | 1080 | 73.5 | 100V 15A 18口 取付金具付 | 1.8 | 17,100 | 図面1 |
| DZ-1001518CL | ◎ | 1 | 6物質対応 | 29.5 | 1200 | 73.5 | 100V 15A 18口 取付金具付 | 1.9 | 19,300 | 図面1 |
| DZ-1001524C | ◎ | 1 | 6物質対応 | 29.5 | 1400 | 73.5 | 100V 15A 24口 取付金具付 | 2.2 | 20,800 | 図面1 |
| DZ-1001524CL | ◎ | 1 | 6物質対応 | 29.5 | 1680 | 73.5 | 100V 15A 24口 取付金具付 | 2.3 | 23,000 | 図面1 |
| DZ-1002012C | ● | 1 | 6物質対応 | 29.5 | 840 | 73.5 | 100V 20A 12口 取付金具付 | 2 | 18,000 | 図面1 |
| DZ-1002018C | ● | 1 | 6物質対応 | 29.5 | 1080 | 73.5 | 100V 20A 18口 取付金具付 | 2.2 | 20,300 | 図面1 |
| DZ-1002018CL | ● | 1 | 6物質対応 | 29.5 | 1200 | 73.5 | 100V 20A 18口 取付金具付 | 2.3 | 22,400 | 図面1 |
| DZ-1002024C | ● | 1 | 6物質対応 | 29.5 | 1400 | 73.5 | 100V 20A 24口 取付金具付 | 2.6 | 23,900 | 図面1 |
| DZ-1002024CL | ◎ | 1 | 6物質対応 | 29.5 | 1680 | 73.5 | 100V 20A 24口 取付金具付 | 2.7 | 26,300 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
