コンセントバー(100V 15~30A) DZ シリーズ

100V 15~30A サーキットプロテクタ付

●ラックに収納された多くの機器にAC電源を供給することができます。
●サーキットプロテクタが装備されています。
●サーキットプロテクタは、ブレーカーに比べて約50%の薄さで、本体にフラットに収まっています。
●AC100V仕様で、電流容量は15A/20A/30A(30Aは2系統各15A)から選択できます。
●コンセントは抜け止め式のため、プラグ抜けを未然に防止します。
●接地型、接地無しの一般プラグが使えます。
●ラックへは固定金具を利用したねじ止めになります。
●固定金具は範囲内で調整できるため、多くの当社ラックに取り付けできます。また、反対側への付け替えが可能です。
●外側のケースは強固なアルミ合金及び衝撃に強い熱可塑性樹脂を使用し、プラグ差込口及びねじ端子部には熱に強い熱硬化性樹脂を使用した安全な構造です。

定格AC125V 15~30A
仕様サーキットプロテクタ付
各種資料カタログ PDFファイルをダウンロード取扱説明書15A PDFファイルをダウンロード取扱説明書20A PDFファイルをダウンロード取扱説明書30A PDFファイルをダウンロード

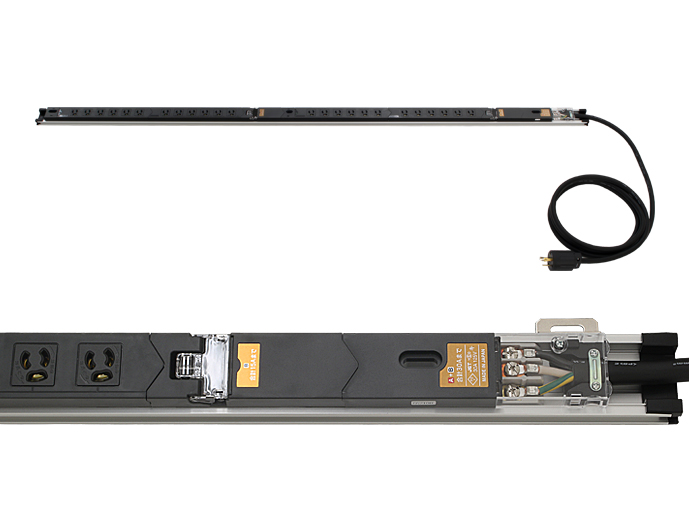

写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
DZ-1003018CCP [C] 1 対応 29.5 1360 73.5 100V 30A(2系統) 18口 サーキットプロテクタ(20A)付 2.9 39,400 図面1
