パネルマウントフレーム四角穴 SSO シリーズ

●サーバーラックSSRシリーズの構成部品と同じパネルマウントフレームです。
●四角穴にケージナットを取り付けることで、M5またはM6のねじ穴を設けることができます。
●M5のねじ穴には、ケーブル処理用のアクセサリーを取り付けることができます。
●マウント部は位置決め用として、刻印（1U毎）と数字刻印（5U毎）が入っています。

類似製品名：マウントアングル

主要材質スチール
色・
外装処理		ホワイトグレイ／ブラック
各種資料カタログ PDFファイルをダウンロード

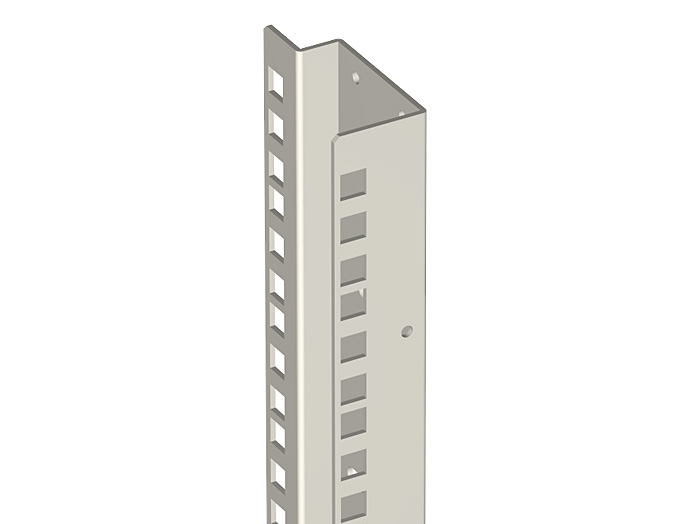

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
SSO-19UPF-BK ◯210物質対応3587078ブラックスチールSNR2･SSR2(H1000)19U3.218,000図面1
SSO-19UPF-WG ◯210物質対応3587078ホワイトグレイスチールSNR2･SSR2(H1000)19U3.218,000図面1
SSO-25UPF-BK ◯210物質対応35112078ブラックスチールSNR2･SSR2(H1250)25U3.820,000図面1
SSO-25UPF-WG ◯210物質対応35112078ホワイトグレイスチールSNR2･SSR2(H1250)25U3.820,000図面1
SSO-30UPF-BK ◯210物質対応35137078ブラックスチールSNR2･SSR2(H1500) 30U4.620,600図面1
SSO-30UPF-WG ◯210物質対応35137078ホワイトグレイスチールSNR2･SSR2(H1500) 30U4.620,600図面1
SSO-37UPF-BK ◯210物質対応35167078ブラックスチールSNR2･SSR2(H1800)37U5.921,500図面1
SSO-37UPF-WG ◯210物質対応35167078ホワイトグレイスチールSNR2･SSR2(H1800)37U5.921,500図面1
SSO-42UPF-BK ◯210物質対応35187078ブラックスチールSNR2･SSR2(H2000) RSR(H2000)42U6.623,100図面1
SSO-42UPF-WG ◯210物質対応35187078ホワイトグレイスチールSNR2･SSR2(H2000) RSR(H2000)42U6.623,100図面1
SSO-44UPF-BK ◯210物質対応35197078ブラックスチールRSR(H2100)44U725,200図面1
SSO-44UPF-WG ◯210物質対応35197078ホワイトグレイスチールRSR(H2100)44U725,200図面1
SSO-46UPF-BK ◯210物質対応35207078ブラックスチールSNR2･SSR2(H2200) RSR(H2200)46U7.327,300図面1
SSO-46UPF-WG ◯210物質対応35207078ホワイトグレイスチールSNR2･SSR2(H2200) RSR(H2200)46U7.327,300図面1
