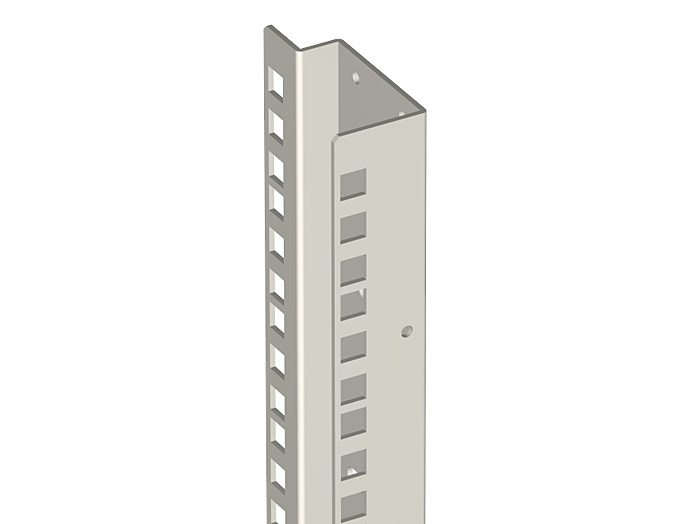

パネルマウントフレーム四角穴 SSO シリーズ

●RSRシリーズの構成部品と同じパネルマウントフレームです。
●四角穴にケージナットを取り付けることでM5またはM6のねじ穴を設けることができます。
●M5のねじ穴にはケーブル処理用のアクセサリーを取り付けることができます。
●マウント部は位置決め用として、刻印(1U毎)と数字刻印(5U毎)が入っています。

主要材質スチール
色・外装処理ホワイトグレイ/ブラック
各種資料カタログ PDFファイルをダウンロード


写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-42UPF-BK [B] 2 対応 35 1870 78 ブラック スチール SNR2・SSR2(H2000) RSR(H2000) 42U 6.6 20,400 図面1
