ガイドフレーム FBP シリーズ

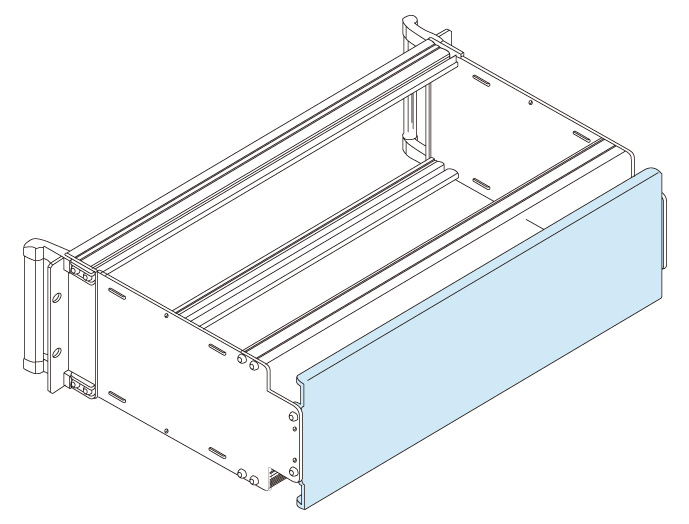

●サブラックFBSシリーズ用の内装用アクセサリーです。
●プリント基板L-3UH□□D-を実装するために使用する内装アクセサリーのカードガイドIGE-□□□、及びバックプレーンLB□□□□□-□□□-□□を取り付けるためのフレームです。
●バックプレーンを取り付ける場合は本フレーム他に内装アクセサリーのバーナットFBP-□□AN-25D及び絶縁ストリップFRP-84ISDが必要です。
●サブラックFBSシリーズの横幅寸法に合わせて、4機種用意されています。
※本フレームを使用した場合、外装アクセサリーのトップボトムカバーを組み込むことができませんのでご注意ください。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |

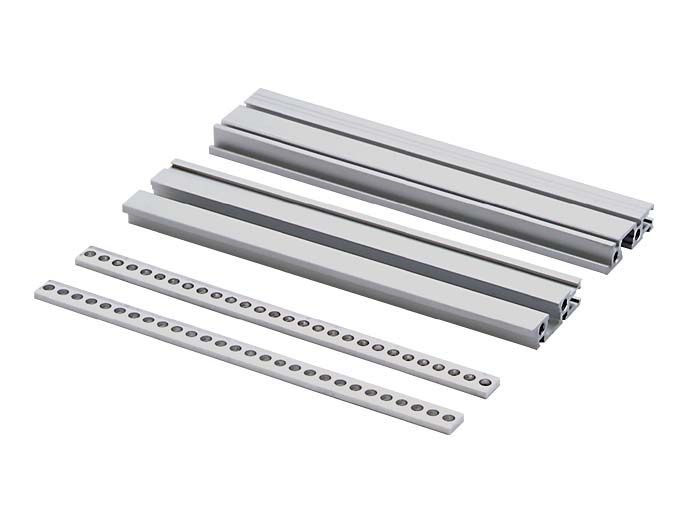

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FBP-28GFA | ◎ | 1式 | 6物質対応 | 142.54 | 8.9 | 32.3 | B2アルマイト | アルミ | FBS-1328-□□N | - | 0.22 | 2,050 | - |
| FBP-42GFA | ◎ | 1式 | 10物質対応 | 213.66 | 8.9 | 32.3 | B2アルマイト | アルミ | FBS-1342-□□N | - | 0.34 | 2,320 | - |
| FBP-63GFA | ◎ | 1式 | 6物質対応 | 320.34 | 8.9 | 32.3 | B2アルマイト | アルミ | FBS-1363-□□N | - | 0.52 | 2,700 | - |
| FBP-84GFA | ◎ | 1式 | 6物質対応 | 427.02 | 8.9 | 32.3 | B2アルマイト | アルミ | FBS-1384-□□□ | - | 0.7 | 3,110 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
