ガイドフレーム FBP シリーズ

●サブラックFBSシリーズ用の内装用アクセサリーです。
●プリント基板L-3UH□□D-を実装するために使用する内装アクセサリーのカードガイドIGE-□□□、及びバックプレーンLB□□□□□-□□□-□□を取り付けるためのフレームです。
●バックプレーンを取り付ける場合は本フレーム他に内装アクセサリーのバーナットFBP-□□AN-25D及び絶縁ストリップFRP-84ISDが必要です。
●サブラックFBSシリーズの横幅寸法に合わせて、4機種用意されています。
※本フレームを使用した場合、外装アクセサリーのトップボトムカバーを組み込むことができませんのでご注意ください。

主要材質アルミ
色・外装処理B2アルマイト
各種資料カタログ PDFファイルをダウンロード



  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。

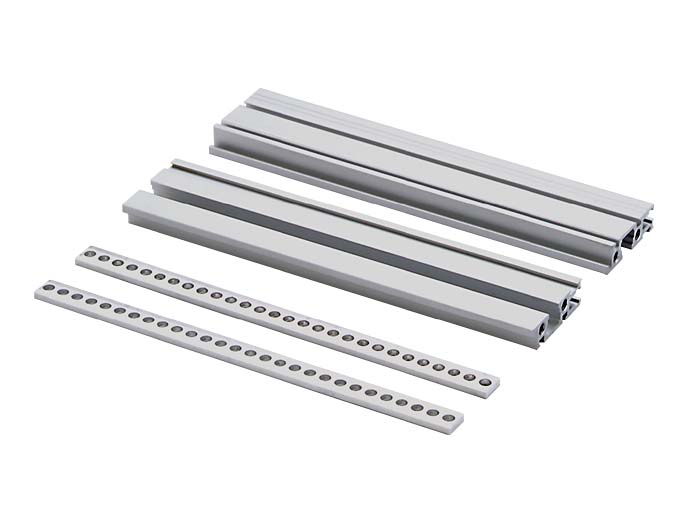

  • プリント基板を実装する内装アクセサリーを取り付けるためのフレーム
写真は　機種／シリーズの代表例　になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル
FBP-42GFA ◎ 1式 10物質対応 213.66 8.9 32.3 B2アルマイト アルミ FBS-1342-□□N - 0.34 2,320 -
