ネットワークオープンラック M5ねじ穴タイプ NX シリーズ

情報通信向けスチール製19インチオープンラック(M5ねじ穴タイプ)

●光配線用の19インチオープンラックです。
●19インチパネルマウント部はM5ねじ穴仕様です。
●配線ダクト(別売NXO-□□UCDN1)は側面に取り付けできます。連結金具(別売NXO-15JBN1)を使用することにより、前面向きに取り付けることもできます。
●3U間隔で光ファイバーケーブル用ホルダー(NPOCH-100A)を取り付けることができます。
●連結する場合は連結ボルト(別売NXO-08JB)を使用します。連結部に配線ダクト(NXO-□□UCDN1)を取り付ける場合には、連結金具(別売NXO-15JBN1)を使用します。
●NXシリーズ同士であれば、高さが違う機種でも連結できます。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。

主要材質スチール
色・
外装処理
ブラック(マンセルN1.0)
規格EIA規格
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

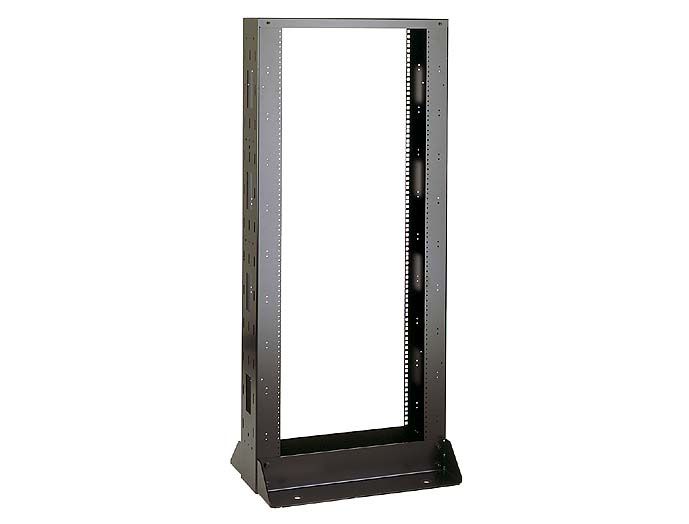

写真はシリーズの代表例になります。
情報通信向けオープン仕様
専用アクセサリー
共通アクセサリー

各部詳細

前後面
●前後面の左右にACパワーダクトを取り付けることができます。DH-110ASSY(NX-28U□□N1の場合)DH-160ASSY(NX-42U□□N1の場合)

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NX-28UM5N1 [A]1 対応6001380400EIA28Uブラックスチール-24.355,000図面1
NX-42UM5N1 [A]1 対応6002000400EIA42Uブラックスチール-30.860,000図面1
