ネットワークオープンラック M5ねじ穴タイプ NX シリーズ
情報通信向けスチール製19インチオープンラック（M5ねじ穴タイプ）
●光配線用の19インチオープンラックです。
●19インチパネルマウント部はM5ねじ穴仕様です。
●配線ダクト（別売NXO-□□UCDN1）は側面に取り付けできます。連結金具（別売NXO-15JBN1）を使用することにより、前面向きに取り付けることもできます。
●3U間隔で光ファイバーケーブル用ホルダー（NPOCH-100A）を取り付けることができます。
●連結する場合は連結ボルト（別売NXO-08JB）を使用します。連結部に配線ダクト（NXO-□□UCDN1）を取り付ける場合には、連結金具（別売NXO-15JBN1）を使用します。
●NXシリーズ同士であれば、高さが違う機種でも連結できます。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。

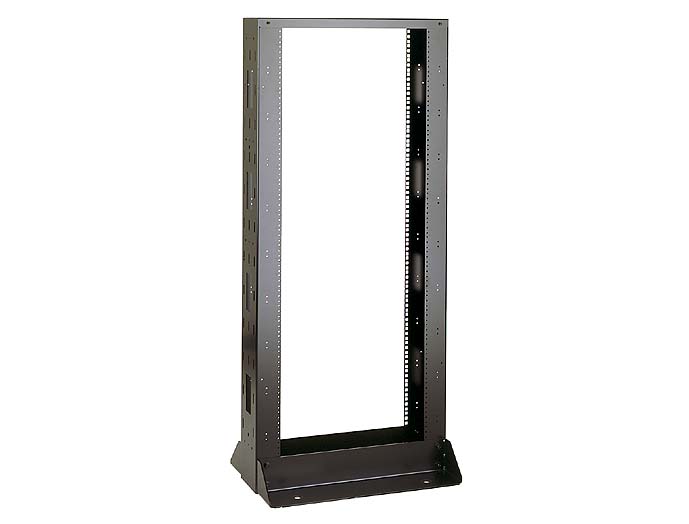

写真は 機種／シリーズの代表例 になります。

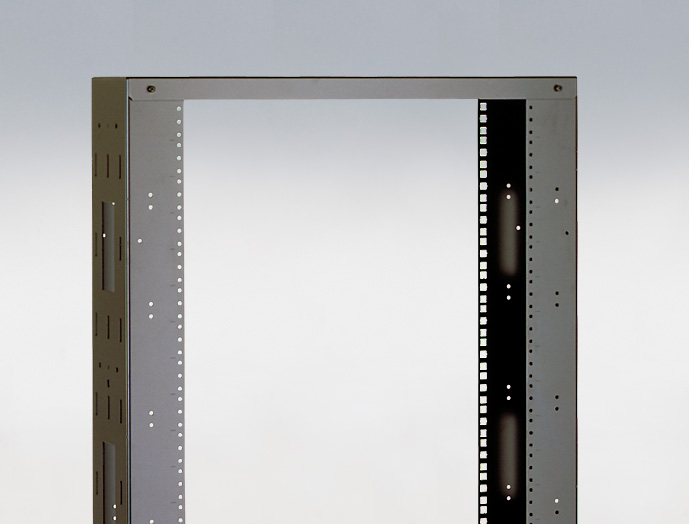

前後面
●前後面の左右にACパワーダクトを取り付けることができます。DZ-1001518C、DH-094ASSY2（NX-28UM5N1の場合）
DZ-1001524C、DH-144ASSY2（NX-42UM5N1の場合）
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 19インチ 規格 | 有効 高さ | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX-42UM5N1 | ◎ | 1 | 10物質対応 | 600 | 2000 | 400 | EIA | 42U | ブラック | スチール | - | 30.8 | 68,000 | 図面1  |
アクセサリー
|
|
キャスター NPCTシリーズ
●ネットワークオープンラックNXシリーズの架台（NXO-60PBN1）に取り付けできるキャスターです。
|
|||||
|
|
連結ボルト NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の連結金具です。
●NXシリーズの高さが違う機種同士でも連結できます。 ●通常、連結面1箇所につき、本製品を1セット使用します。
|
|||||
|
|
連結金具 NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の連結金具です。
●NXシリーズの高さが違う機種同士でも連結できます。 ●配線ダクト（NXO-□□UCDN1）を前向きに取り付ける場合にも用います。 ●通常、連結面1箇所につき本製品を1セット使用します。
|
|||||
|
|
収納棚 NXOシリーズ
●19インチマウント仕様の収納棚です。
●ネットワークオープンラックNXシリーズに対して、前後に取り付ければ、ラック中心付近に大きな収納スペースを設けることができます。 類似製品名：棚板、台板、シェルフ、トレイ、中棚
|
|||||
|
|
配線ダクト NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の配線ダクトです。
●側面に取付できます。 ●連結金具（NXO-15JBN1）をラック側面に取り付ければ、前向きに取り付けることができます。 ●長丸穴に結束バンド（NPHLS-□□R0）やケーブルタイ（NPHLT31-X0）を通してケーブルの結束ができます。
|
詳細ページキャスター NPCTシリーズ
●ネットワークオープンラックNXシリーズの架台（NXO-60PBN1）に取り付けできるキャスターです。
NPCT-83JK-S
1式
単価 ¥9,060
連結ボルト NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の連結金具です。
●NXシリーズの高さが違う機種同士でも連結できます。
●通常、連結面1箇所につき、本製品を1セット使用します。
●NXシリーズの高さが違う機種同士でも連結できます。
●通常、連結面1箇所につき、本製品を1セット使用します。
NXO-08JB
1式
単価 ¥560
連結金具 NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の連結金具です。
●NXシリーズの高さが違う機種同士でも連結できます。
●配線ダクト（NXO-□□UCDN1）を前向きに取り付ける場合にも用います。
●通常、連結面1箇所につき本製品を1セット使用します。
●NXシリーズの高さが違う機種同士でも連結できます。
●配線ダクト（NXO-□□UCDN1）を前向きに取り付ける場合にも用います。
●通常、連結面1箇所につき本製品を1セット使用します。
NXO-15JBN1
1式
単価 ¥6,670
収納棚 NXOシリーズ
●19インチマウント仕様の収納棚です。
●ネットワークオープンラックNXシリーズに対して、前後に取り付ければ、ラック中心付近に大きな収納スペースを設けることができます。
類似製品名：棚板、台板、シェルフ、トレイ、中棚
●ネットワークオープンラックNXシリーズに対して、前後に取り付ければ、ラック中心付近に大きな収納スペースを設けることができます。
類似製品名：棚板、台板、シェルフ、トレイ、中棚
NXO-2URSN1
1個入り
単価 ¥5,950
配線ダクト NXOシリーズ
●ネットワークオープンラックNXシリーズ専用の配線ダクトです。
●側面に取付できます。
●連結金具（NXO-15JBN1）をラック側面に取り付ければ、前向きに取り付けることができます。
●長丸穴に結束バンド（NPHLS-□□R0）やケーブルタイ（NPHLT31-X0）を通してケーブルの結束ができます。
●側面に取付できます。
●連結金具（NXO-15JBN1）をラック側面に取り付ければ、前向きに取り付けることができます。
●長丸穴に結束バンド（NPHLS-□□R0）やケーブルタイ（NPHLT31-X0）を通してケーブルの結束ができます。
NXO-42UCDN1
1個入り
単価 ¥26,000
※背景が赤くなっている製品は、現在廃番になっております
