チャンネルベース(高さ400mm) SSO シリーズ

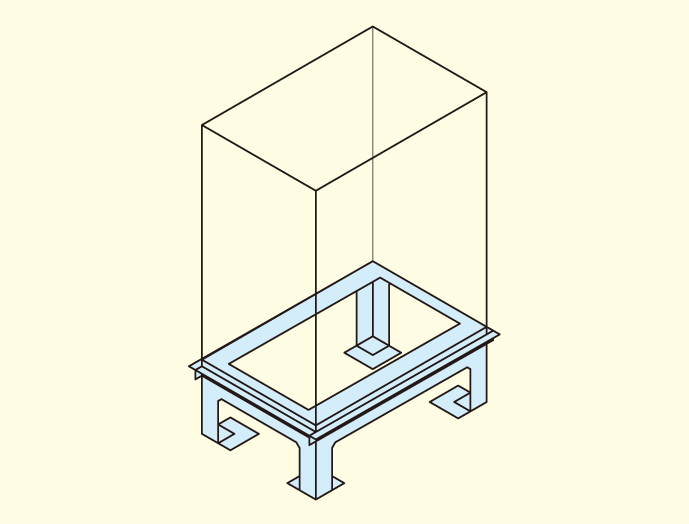

●フリーアクセスフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナット、座金が付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。
●高さ調整用のライナーが付属しています。

主要材質スチール
色・
外装処理
ブラック(マンセルN1.0)
各種資料カタログ PDFファイルをダウンロード

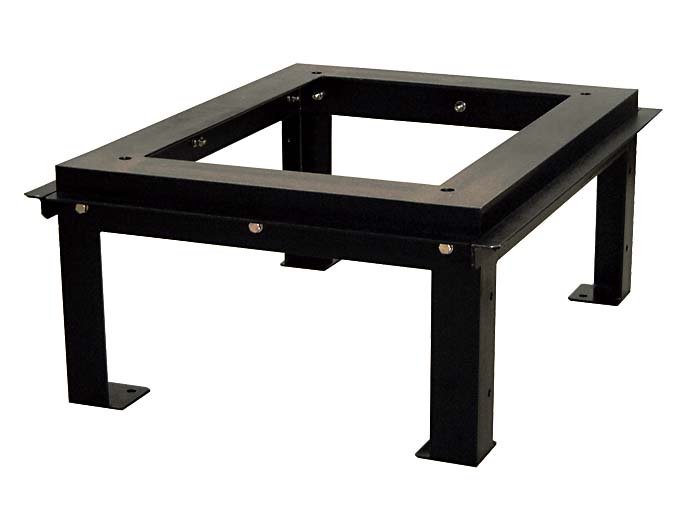

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-604060CB [C]1 対応595395600ブラックスチールSNR2・SSR2(W600 D600)-28.7107,200図面1
SSO-604070CB [C]1 対応595395700ブラックスチールSNR2・SSR2(W600 D700)-30.4107,600図面1
SSO-604080CB [C]1 対応595395800ブラックスチールSNR2・SSR2(W600 D800)-32.1108,000図面1
SSO-604090CB [C]1 対応595395900ブラックスチールSNR2・SSR2(W600 D900)-36108,600図面1
SSO-6040A0CB [C]1 対応5953951000ブラックスチールSNR2・SSR2(W600 D1000)-37.9111,000図面1
SSO-6040B0CB [C]1 対応5953951100ブラックスチールSNR2・SSR2(W600 D1100)-39.8113,600図面1
SSO-6040C0CB [C]1 対応5953951200ブラックスチールSNR2・SSR2(W600 D1200)-41.7116,000図面1
SSO-704060CB [C]1 対応695395600ブラックスチールSNR2・SSR2(W700 D600)-30.6109,800図面1
SSO-704070CB [C]1 対応695395700ブラックスチールSNR2・SSR2(W700 D700)-32.3110,300図面1
SSO-704080CB [C]1 対応695395800ブラックスチールSNR2・SSR2(W700 D800)-34110,800図面1
SSO-704090CB [C]1 対応695395900ブラックスチールSNR2・SSR2(W700 D900)-37.9111,300図面1
SSO-7040A0CB [C]1 対応6953951000ブラックスチールNBSD(H2000) NBSD2 NBSP SNR2・SSR2(W700 D1000)-39.8113,600図面1
SSO-7040B0CB [C]1 対応6953951100ブラックスチールSNR2・SSR2(W700 D1100)-41.7116,300図面1
SSO-7040C0CB [C]1 対応6953951200ブラックスチールSNR2・SSR2(W700 D1200)-43.6118,600図面1
SSO-804060CB [C]1 対応795395600ブラックスチールSNR2・SSR2(W800 D600)-31.5111,700図面1
SSO-804070CB [C]1 対応795395700ブラックスチールSNR2・SSR2(W800 D700)-33112,700図面1
SSO-804080CB [C]1 対応795395800ブラックスチールSNR2・SSR2(W800 D800)-34.5113,900図面1
SSO-804090CB [C]1 対応795395900ブラックスチールSNR2・SSR2(W800 D900)-36115,100図面1
SSO-8040A0CB [C]1 対応7953951000ブラックスチールSNR2・SSR2(W800 D1000)-37.5116,400図面1
SSO-8040B0CB [C]1 対応7953951100ブラックスチールSNR2・SSR2(W800 D1100)-39119,400図面1
SSO-8040C0CB [C]1 対応7953951200ブラックスチールSNR2・SSR2(W800 D1200)-40.5121,100図面1
