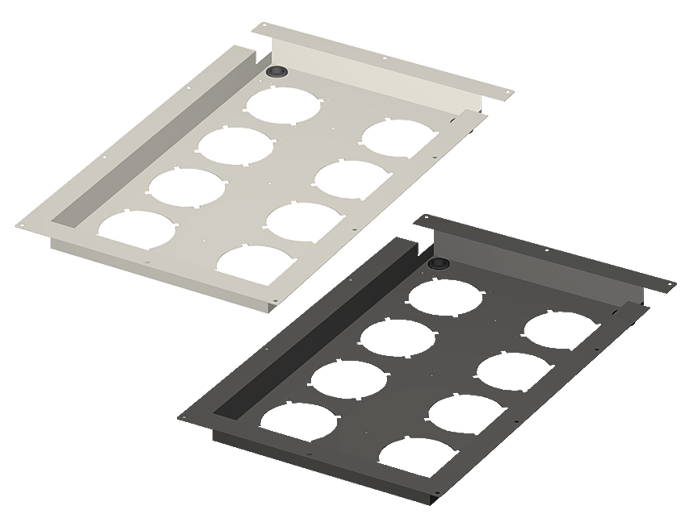

ファンユニット SSO シリーズ

●SSRシリーズ用のファンユニットで、ファンによる強制排気を行う場合に用います。
●ベンチレーション天板の下側に取り付けます。
●ファンモーター(RAFMシリーズ120mm角の機種)が8個または10個取り付けできます。

主要材質スチール
色・
外装処理
ホワイトグレイ
各種資料カタログ PDFファイルをダウンロード

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-F12-6060BK [C]1 対応46248453ブラックスチールSNR2・SSR2(W600 D600)-1.98,800図面1
SSO-F12-6060WG [C]1 対応46248453ホワイトグレイスチールSNR2・SSR2(W600 D600)-1.98,800図面1
SSO-F12-6070BK [C]1 対応46248553ブラックスチールSNR2・SSR2(W600 D700)-2.18,910図面1
SSO-F12-6070WG [C]1 対応46248553ホワイトグレイスチールSNR2・SSR2(W600 D700)-2.18,910図面1
SSO-F12-6080BK [C]1 対応46248653ブラックスチールSNR2・SSR2(W600 D800)-2.69,000図面1
SSO-F12-6080WG [C]1 対応46248653ホワイトグレイスチールSNR2・SSR2(W600 D800)-2.69,000図面1
SSO-F12-6090BK [C]1 対応46248753ブラックスチールRSR・SNR2・SSR2(W600 D900)-2.89,110図面1
SSO-F12-6090WG [C]1 対応46248753ホワイトグレイスチールRSR・SNR2・SSR2(W600 D900)-2.89,110図面1
SSO-F12-60A0BK [C]1 対応46248853ブラックスチールRSR・SNR2・SSR2(W600 D1000)-3.39,510図面1
SSO-F12-60A0WG [C]1 対応46248853ホワイトグレイスチールRSR・SNR2・SSR2(W600 D1000)-3.29,510図面1
SSO-F12-60B0BK [C]1 対応46248953ブラックスチールSNR2・SSR2(W600 D1100)-3.711,000図面1
SSO-F12-60B0WG [C]1 対応46248953ホワイトグレイスチールSNR2・SSR2(W600 D1100)-3.611,000図面1
SSO-F12-60C0BK [C]1 対応462481053ブラックスチールSNR2・SSR2(W600 D1200)-3.912,400図面1
SSO-F12-60C0WG [C]1 対応462481053ホワイトグレイスチールSNR2・SSR2(W600 D1200)-412,400図面1
SSO-F12-7060BK [C]1 対応56248453ブラックスチールSNR2・SSR2(W700 D600)-2.39,000図面1
SSO-F12-7060WG [C]1 対応56248453ホワイトグレイスチールSNR2・SSR2(W700 D600)-2.39,000図面1
SSO-F12-7070BK [C]1 対応56248553ブラックスチールSNR2・SSR2(W700 D700)-2.69,100図面1
SSO-F12-7070WG [C]1 対応56248553ホワイトグレイスチールSNR2・SSR2(W700 D700)-2.69,100図面1
SSO-F12-7080BK [C]1 対応56248653ブラックスチールSNR2・SSR2(W700 D800)-3.19,200図面1
SSO-F12-7080WG [C]1 対応56248653ホワイトグレイスチールSNR2・SSR2(W700 D800)-3.19,200図面1
SSO-F12-7090BK [C]1 対応56248753ブラックスチールSNR2・SSR2(W700 D900)-3.59,360図面1
SSO-F12-7090WG [C]1 対応56248753ホワイトグレイスチールSNR2・SSR2(W700 D900)-3.59,360図面1
SSO-F12-70A0BK [C]1 対応56248853ブラックスチールSNR2・SSR2(W700 D1000)-49,760図面1
SSO-F12-70A0WG [C]1 対応56248853ホワイトグレイスチールSNR2・SSR2(W700 D1000)-49,760図面1
SSO-F12-70B0BK [C]1 対応56248953ブラックスチールSNR2・SSR2(W700 D1100)-4.511,500図面1
SSO-F12-70B0WG [C]1 対応56248953ホワイトグレイスチールSNR2・SSR2(W700 D1100)-4.511,500図面1
SSO-F12-70C0BK [C]1 対応562481053ブラックスチールSNR2・SSR2(W700 D1200)-4.813,100図面1
SSO-F12-70C0WG [C]1 対応562481053ホワイトグレイスチールSNR2・SSR2(W700 D1200)-4.813,100図面1
SSO-F12-8060BK [C]1 対応66248453ブラックスチールSNR2・SSR2(W800 D600)-2.79,200図面1
SSO-F12-8060WG [C]1 対応66248453ホワイトグレイスチールSNR2・SSR2(W800 D600)-2.79,200図面1
SSO-F12-8070BK [C]1 対応66248553ブラックスチールSNR2・SSR2(W800 D700)-3.19,310図面1
SSO-F12-8070WG [C]1 対応66248553ホワイトグレイスチールSNR2・SSR2(W800 D700)-3.19,310図面1
SSO-F12-8080BK [C]1 対応66248653ブラックスチールSNR2・SSR2(W800 D800)-3.79,410図面1
SSO-F12-8080WG [C]1 対応66248653ホワイトグレイスチールSNR2・SSR2(W800 D800)-3.79,410図面1
SSO-F12-8090BK [C]1 対応66248753ブラックスチールSNR2・SSR2(W800 D900)-4.19,600図面1
SSO-F12-8090WG [C]1 対応66248753ホワイトグレイスチールSNR2・SSR2(W800 D900)-4.19,600図面1
SSO-F12-80A0BK [C]1 対応66248853ブラックスチールSNR2・SSR2(W800 D1000)-4.710,000図面1
SSO-F12-80A0WG [C]1 対応66248853ホワイトグレイスチールSNR2・SSR2(W800 D1000)-4.710,000図面1
SSO-F12-80B0BK [C]1 対応66248953ブラックスチールSNR2・SSR2(W800 D1100)-5.312,000図面1
SSO-F12-80B0WG [C]1 対応66248953ホワイトグレイスチールSNR2・SSR2(W800 D1100)-5.312,000図面1
SSO-F12-80C0BK [C]1 対応662481053ブラックスチールSNR2・SSR2(W800 D1200)-5.713,800図面1
SSO-F12-80C0WG [C]1 対応662481053ホワイトグレイスチールSNR2・SSR2(W800 D1200)-5.713,800図面1
