連結側板／連結分割側板 SDO シリーズ

●データセンターラックSDRシリーズ用の側板（片側分）です。
●連結時に使用します。

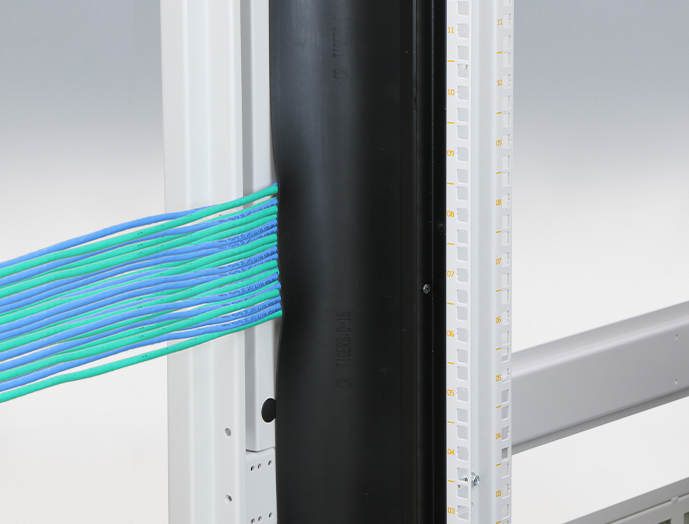

●窓をスライドさせ開口することで、隣のラックへの配線ができます。
●全開、半開、全閉等の任意の位置でねじ固定できます。
●全閉時はセキュリティを考慮し、両側からのねじ固定により片側方向から開口はできない仕様になっています。

※連結側板／連結分割側板はデータセンターラックSDRシリーズと一緒にご依頼ください。

主要材質スチール
色・
外装処理		ブラック／ペールホワイト
各種資料カタログ PDFファイルをダウンロード

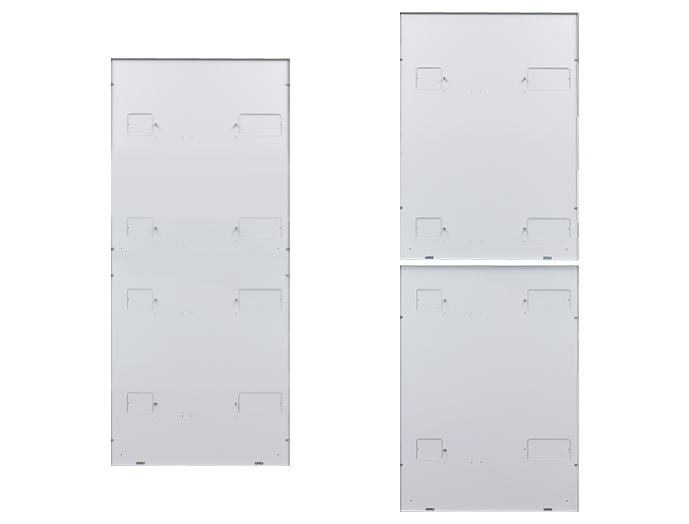

  • 写真はシリーズの代表例になります。
  • ラックの高さが47U以下の場合は連結側板となります。
  • ラックの高さが50U以上の場合は連結分割側板となります。
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位
(1ｾｯﾄ)		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル購入
SDO-42A0SPCB ●110物質対応-1892827ブラックスチールSDR（H2000 D1000）-12.9OPEN PRICE図面1
SDO-42A0SPCP ●110物質対応-1892827ペールホワイトスチールSDR（H2000 D1000）-12.9OPEN PRICE図面1
SDO-42B0SPCB ●110物質対応-1892927ブラックスチールSDR（H2000 D1100）-14.4OPEN PRICE図面1
SDO-42B0SPCP ●110物質対応-1892927ペールホワイトスチールSDR（H2000 D1100）-14.4OPEN PRICE図面1
SDO-42C0SPCB ●110物質対応-18921027ブラックスチールSDR（H2000 D1200）-15.8OPEN PRICE図面1
SDO-42C0SPCP ●110物質対応-18921027ペールホワイトスチールSDR（H2000 D1200）-15.8OPEN PRICE図面1
SDO-47A0SPCB ●110物質対応-2112827ブラックスチールSDR（H2220 D1000）-14.1OPEN PRICE図面1
SDO-47A0SPCP ●110物質対応-2112827ペールホワイトスチールSDR（H2220 D1000）-14.1OPEN PRICE図面1
SDO-47B0SPCB ●110物質対応-2112927ブラックスチールSDR（H2220 D1100）-15.7OPEN PRICE図面1
SDO-47B0SPCP ●110物質対応-2112927ペールホワイトスチールSDR（H2220 D1100）-15.7OPEN PRICE図面1
SDO-47C0SPCB ●110物質対応-21121027ブラックスチールSDR（H2220 D1200）-17.3OPEN PRICE図面1
SDO-47C0SPCP ●110物質対応-21121027ペールホワイトスチールSDR（H2220 D1200）-17.3OPEN PRICE図面1
SDO-50A0SPCB ●110物質対応-1107.5827ブラックスチールSDR（H2350 D1000）-14.8OPEN PRICE図面1
SDO-50A0SPCP ●110物質対応-1107.5827ペールホワイトスチールSDR（H2350 D1000）-14.8OPEN PRICE図面1
SDO-50B0SPCB ●110物質対応-1107.5927ブラックスチールSDR（H2350 D1100）-16.5OPEN PRICE図面1
SDO-50B0SPCP ●110物質対応-1107.5927ペールホワイトスチールSDR（H2350 D1100）-16.5OPEN PRICE図面1
SDO-50C0SPCB ●110物質対応-1107.51027ブラックスチールSDR（H2350 D1200）-18.2OPEN PRICE図面1
SDO-50C0SPCP ●110物質対応-1107.51027ペールホワイトスチールSDR（H2350 D1200）-18.2OPEN PRICE図面1
SDO-52A0SPCB ●110物質対応-1152.5827ブラックスチールSDR（H2440 D1000）-15.3OPEN PRICE図面1
SDO-52A0SPCP ●110物質対応-1152.5827ペールホワイトスチールSDR（H2440 D1000）-15.3OPEN PRICE図面1
SDO-52B0SPCB ●110物質対応-1152.5927ブラックスチールSDR（H2440 D1100）-17OPEN PRICE図面1
SDO-52B0SPCP ●110物質対応-1152.5927ペールホワイトスチールSDR（H2440 D1100）-17OPEN PRICE図面1
SDO-52C0SPCB ●110物質対応-1152.51027ブラックスチールSDR（H2440 D1200）-18.8OPEN PRICE図面1
SDO-52C0SPCP ●110物質対応-1152.51027ペールホワイトスチールSDR（H2440 D1200）-18.8OPEN PRICE図面1
