盤用キャビネット（屋内仕様） CME シリーズ

電気や通信設備の制御盤や機器を保護・収納する、多目的ニーズに即応する屋内仕様の盤用キャビネット

●電気や通信設備の制御盤や機器を保護・収納する、多目的ニーズに即応する屋内仕様の盤用キャビネットです。
●強固でムラのない粉体塗装
●2段折曲げ加工によるボデーの補強。
●機器取付に便利な方眼目盛付
●全機種アース端子付
●ドアの開閉は左右どちらにも変更可能
●蝶番は独自のピン式構造
●全機種スイングハンドル
●ボデーとドア・前面枠は着脱が可能で、施工が容易
●基盤には別売の19インチフレームが取付可能

主要材質スチール
色・
外装処理		クリーム/ベージュ
各種資料カタログ PDFファイルをダウンロード

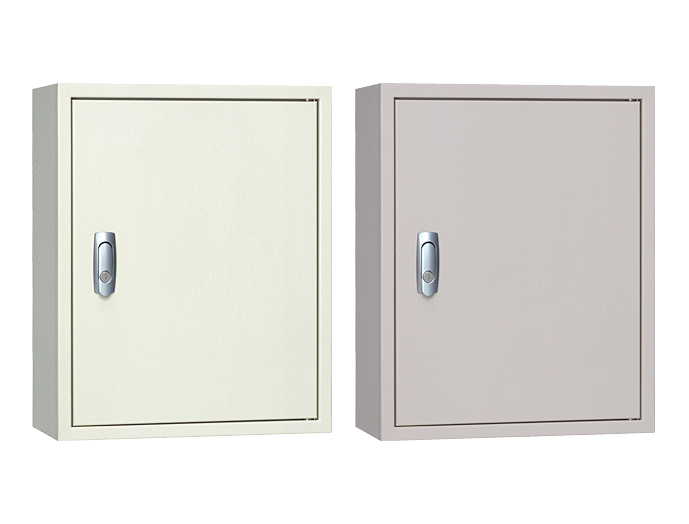

  • 写真はシリーズの代表例になります。

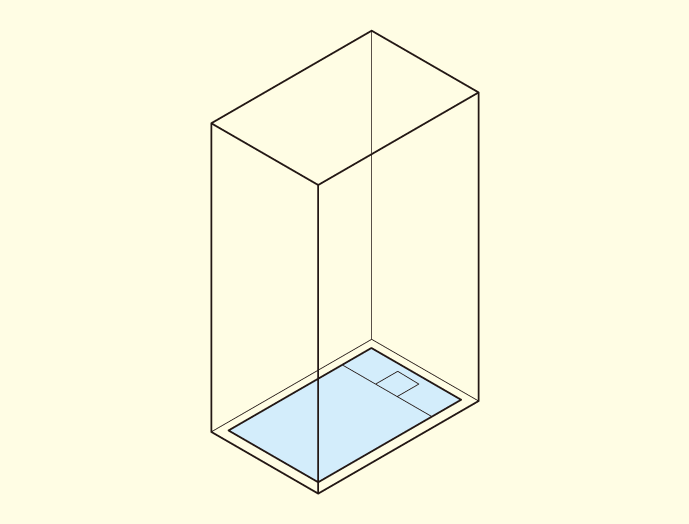

  • 鉄製基板例
  • 基盤には別売の19インチフレームが取付可能
写真はシリーズの代表例になります。

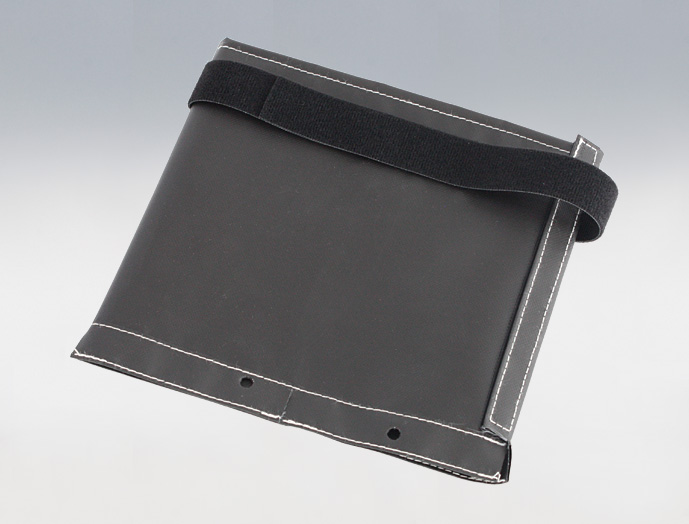

専用アクセサリー

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
CMEZ303016WC ●110物質対応300300160クリームスチール-7.413,600-
CMEZ403016WC ●110物質対応300400160クリームスチール-917,300-
CMEZ503016WC ●110物質対応300500160クリームスチール-10.620,500-
CMEZ603016WC ●110物質対応300600160クリームスチール-12.122,800-
CMEZ304016WC ●110物質対応400300160クリームスチール-9.117,300-
CMEZ404016WC ●110物質対応400400160クリームスチール-1121,600-
CMEZ504016WC ●110物質対応400500160クリームスチール-12.925,100-
CMEZ604016WC ●110物質対応400600160クリームスチール-14.735,200-
CMEZ305016WC ●110物質対応500300160クリームスチール-10.722,800-
CMEZ405016WC ●110物質対応500400160クリームスチール-12.925,100-
CMEZ505016WC ●110物質対応500500160クリームスチール-15.130,800-
CMEZ605016WC ●110物質対応500600160クリームスチール-17.433,300-
CMEZ306016WC ●110物質対応600300160クリームスチール-12.427,300-
CMEZ406016WC ●110物質対応600400160クリームスチール-14.933,000-
CMEZ506016WC ●110物質対応600500160クリームスチール-17.435,200-
CMEZ606016WC ●110物質対応600600160クリームスチール-2038,700-
CMEZ303020WC ●110物質対応300300200クリームスチール-817,300-
CMEZ403020WC ●110物質対応300400200クリームスチール-9.722,800-
CMEZ503020WC ●110物質対応300500200クリームスチール-11.425,100-
CMEZ603020WC ●110物質対応300600200クリームスチール-13.129,500-
CMEZ304020WC ●110物質対応400300200クリームスチール-9.822,800-
CMEZ404020WC ●110物質対応400400200クリームスチール-11.826,300-
CMEZ504020WC ●110物質対応400500200クリームスチール-13.829,500-
CMEZ604020WC ●110物質対応400600200クリームスチール-15.832,000-
CMEZ305020WC ●110物質対応500300200クリームスチール-11.625,100-
CMEZ405020WC ●110物質対応500400200クリームスチール-13.929,500-
CMEZ505020WC ●110物質対応500500200クリームスチール-16.232,600-
CMEZ605020WC ●110物質対応500600200クリームスチール-18.536,700-
CMEZ306020WC ●110物質対応600300200クリームスチール-13.329,500-
CMEZ406020WC ●110物質対応600400200クリームスチール-15.933,000-
CMEZ506020WC ●110物質対応600500200クリームスチール-18.636,700-
CMEZ606020WC ●110物質対応600600200クリームスチール-21.240,000-
CMEZ303016WK ●110物質対応300300160ベージュスチール-7.413,600-
CMEZ403016WK ●110物質対応300400160ベージュスチール-917,300-
CMEZ503016WK ●110物質対応300500160ベージュスチール-10.620,500-
CMEZ603016WK ●110物質対応300600160ベージュスチール-12.122,800-
CMEZ304016WK ●110物質対応400300160ベージュスチール-9.117,300-
CMEZ404016WK ●110物質対応400400160ベージュスチール-1121,600-
CMEZ504016WK ●110物質対応400500160ベージュスチール-12.925,100-
CMEZ604016WK ●110物質対応400600160ベージュスチール-14.735,200-
CMEZ305016WK ●110物質対応500300160ベージュスチール-10.722,800-
CMEZ405016WK ●110物質対応500400160ベージュスチール-12.925,100-
CMEZ505016WK ●110物質対応500500160ベージュスチール-15.130,800-
CMEZ605016WK ●110物質対応500600160ベージュスチール-17.433,300-
CMEZ306016WK ●110物質対応600300160ベージュスチール-12.427,300-
CMEZ406016WK ●110物質対応600400160ベージュスチール-14.933,000-
CMEZ506016WK ●110物質対応600500160ベージュスチール-17.435,200-
CMEZ606016WK ●110物質対応600600160ベージュスチール-2038,700-
CMEZ303020WK ●110物質対応300300200ベージュスチール-817,300-
CMEZ403020WK ●110物質対応300400200ベージュスチール-9.722,800-
CMEZ503020WK ●110物質対応300500200ベージュスチール-11.425,100-
CMEZ603020WK ●110物質対応300600200ベージュスチール-13.129,500-
CMEZ304020WK ●110物質対応400300200ベージュスチール-9.822,800-
CMEZ404020WK ●110物質対応400400200ベージュスチール-11.826,300-
CMEZ504020WK ●110物質対応400500200ベージュスチール-13.829,500-
CMEZ604020WK ●110物質対応400600200ベージュスチール-15.832,000-
CMEZ305020WK ●110物質対応500300200ベージュスチール-11.625,100-
CMEZ405020WK ●110物質対応500400200ベージュスチール-13.929,500-
CMEZ505020WK ●110物質対応500500200ベージュスチール-16.232,600-
CMEZ605020WK ●110物質対応500600200ベージュスチール-18.536,700-
CMEZ306020WK ●110物質対応600300200ベージュスチール-13.329,500-
CMEZ406020WK ●110物質対応600400200ベージュスチール-15.933,000-
CMEZ506020WK ●110物質対応600500200ベージュスチール-18.636,700-
CMEZ606020WK ●110物質対応600600200ベージュスチール-21.240,000-
CMEZ303016SC ●110物質対応300300160クリームスチール-8.113,600-
CMEZ403016SC ●110物質対応300400160クリームスチール-9.917,300-
CMEZ503016SC ●110物質対応300500160クリームスチール-11.820,500-
CMEZ603016SC ●110物質対応300600160クリームスチール-13.722,800-
CMEZ304016SC ●110物質対応400300160クリームスチール-1017,300-
CMEZ404016SC ●110物質対応400400160クリームスチール-12.321,600-
CMEZ504016SC ●110物質対応400500160クリームスチール-14.625,100-
CMEZ604016SC ●110物質対応400600160クリームスチール-16.935,200-
CMEZ305016SC ●110物質対応500300160クリームスチール-11.922,800-
CMEZ405016SC ●110物質対応500400160クリームスチール-14.725,100-
CMEZ505016SC ●110物質対応500500160クリームスチール-17.430,800-
CMEZ605016SC ●110物質対応500600160クリームスチール-20.133,300-
CMEZ306016SC ●110物質対応600300160クリームスチール-13.927,300-
CMEZ406016SC ●110物質対応600400160クリームスチール-17.133,000-
CMEZ506016SC ●110物質対応600500160クリームスチール-20.235,200-
CMEZ606016SC ●110物質対応600600160クリームスチール-23.438,700-
CMEZ303020SC ●110物質対応300300200クリームスチール-8.717,300-
CMEZ403020SC ●110物質対応300400200クリームスチール-10.722,800-
CMEZ503020SC ●110物質対応300500200クリームスチール-12.625,100-
CMEZ603020SC ●110物質対応300600200クリームスチール-14.629,500-
CMEZ304020SC ●110物質対応400300200クリームスチール-10.722,800-
CMEZ404020SC ●110物質対応400400200クリームスチール-13.126,300-
CMEZ504020SC ●110物質対応400500200クリームスチール-15.529,500-
CMEZ604020SC ●110物質対応400600200クリームスチール-17.932,000-
CMEZ305020SC ●110物質対応500300200クリームスチール-12.825,100-
CMEZ405020SC ●110物質対応500400200クリームスチール-15.629,500-
CMEZ505020SC ●110物質対応500500200クリームスチール-18.432,600-
CMEZ605020SC ●110物質対応500600200クリームスチール-21.336,700-
CMEZ306020SC ●110物質対応600300200クリームスチール-14.829,500-
CMEZ406020SC ●110物質対応600400200クリームスチール-18.133,000-
CMEZ506020SC ●110物質対応600500200クリームスチール-21.336,700-
CMEZ606020SC ●110物質対応600600200クリームスチール-24.640,000-
CMEZ303016SK ●110物質対応300300160ベージュスチール-8.113,600-
CMEZ403016SK ●110物質対応300400160ベージュスチール-9.917,300-
CMEZ503016SK ●110物質対応300500160ベージュスチール-11.820,500-
CMEZ603016SK ●110物質対応300600160ベージュスチール-13.722,800-
CMEZ304016SK ●110物質対応400300160ベージュスチール-1017,300-
CMEZ404016SK ●110物質対応400400160ベージュスチール-12.321,600-
CMEZ504016SK ●110物質対応400500160ベージュスチール-14.625,100-
CMEZ604016SK ●110物質対応400600160ベージュスチール-16.935,200-
CMEZ305016SK ●110物質対応500300160ベージュスチール-11.922,800-
CMEZ405016SK ●110物質対応500400160ベージュスチール-14.725,100-
CMEZ505016SK ●110物質対応500500160ベージュスチール-17.430,800-
CMEZ605016SK ●110物質対応500600160ベージュスチール-20.133,300-
CMEZ306016SK ●110物質対応600300160ベージュスチール-13.927,300-
CMEZ406016SK ●110物質対応600400160ベージュスチール-17.133,000-
CMEZ506016SK ●110物質対応600500160ベージュスチール-20.235,200-
CMEZ606016SK ●110物質対応600600160ベージュスチール-23.438,700-
CMEZ303020SK ●110物質対応300300200ベージュスチール-8.717,300-
CMEZ403020SK ●110物質対応300400200ベージュスチール-10.722,800-
CMEZ503020SK ●110物質対応300500200ベージュスチール-12.625,100-
CMEZ603020SK ●110物質対応300600200ベージュスチール-14.629,500-
CMEZ304020SK ●110物質対応400300200ベージュスチール-10.722,800-
CMEZ404020SK ●110物質対応400400200ベージュスチール-13.126,300-
CMEZ504020SK ●110物質対応400500200ベージュスチール-15.529,500-
CMEZ604020SK ●110物質対応400600200ベージュスチール-17.932,000-
CMEZ305020SK ●110物質対応500300200ベージュスチール-12.825,100-
CMEZ405020SK ●110物質対応500400200ベージュスチール-15.629,500-
CMEZ505020SK ●110物質対応500500200ベージュスチール-18.432,600-
CMEZ605020SK ●110物質対応500600200ベージュスチール-21.336,700-
CMEZ306020SK ●110物質対応600300200ベージュスチール-14.829,500-
CMEZ406020SK ●110物質対応600400200ベージュスチール-18.133,000-
CMEZ506020SK ●110物質対応600500200ベージュスチール-21.336,700-
CMEZ606020SK ●110物質対応600600200ベージュスチール-24.640,000-
