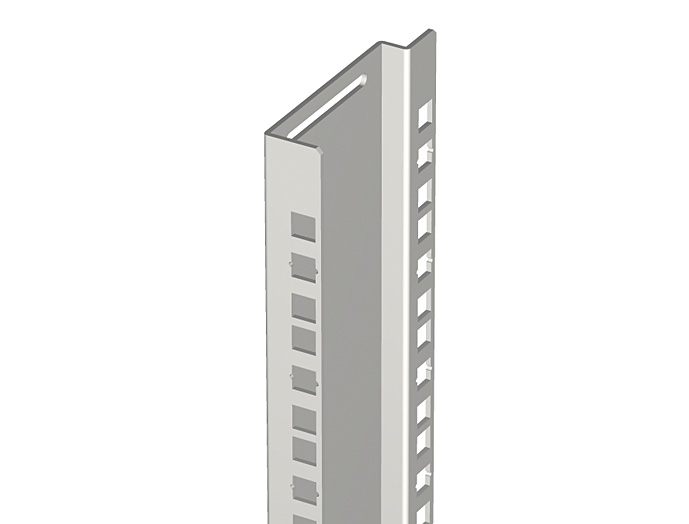

パネルマウントフレーム NBYO シリーズ

●壁掛対応BABYラックNBYシリーズ(幅600mmの機種)の構成部品と同じパネルマウントフレームです。
●ラックの後面側に取り付ければ、19インチ機器をラック前後から取り付ける事ができるようになります。
●四角穴にケージナットを取り付けることで、ねじ穴を設けることができます。
●側面にはサポートアングルを取り付けることができます。

主要材質スチール
色・
外装処理
ホワイトグレイ
各種資料カタログ PDFファイルをダウンロード


写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
NBYO-10UPF [A]2 対応2349598EIAホワイトグレイスチールNBY-10U6060-1.96,000図面1
NBYO-12UPF [A]2 対応2358598EIAホワイトグレイスチールNBY-12U6060-2.26,400図面1
