パネルマウントフレーム NBYO シリーズ

●壁掛対応BABYラックNBYシリーズ(幅600mmの機種)の構成部品と同じパネルマウントフレームです。
●ラックの後面側に取り付ければ、19インチ機器をラック前後から取り付ける事ができるようになります。
●四角穴にケージナットを取り付けることで、ねじ穴を設けることができます。
●側面にはサポートアングル(L型レール)を取り付けることができます。

類似製品名:マウントアングル

主要材質スチール
色・外装処理ホワイトグレイ
各種資料カタログ PDFファイルをダウンロード

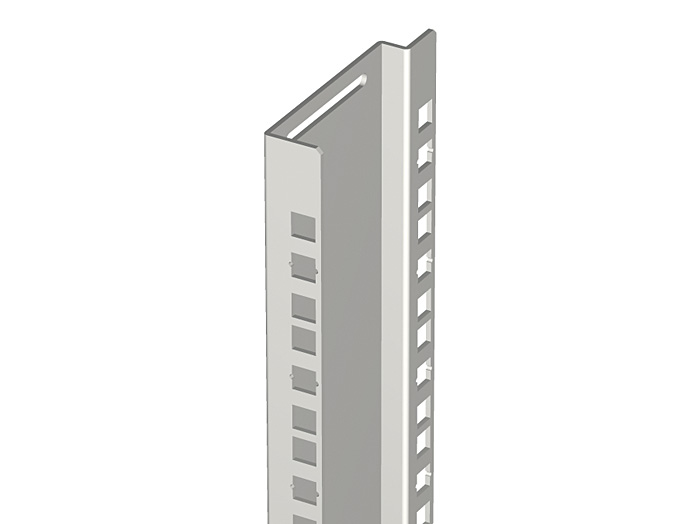

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
NBYO-10UPF 2 10物質対応 23 495 98 EIA ホワイトグレイ スチール NBY-10U6060 - 1.9 6,000 図面1
