エクスプローラーケース IEXシリーズ

非常に強く耐久性のあるプラスチック製の防塵・防水型トランクケース

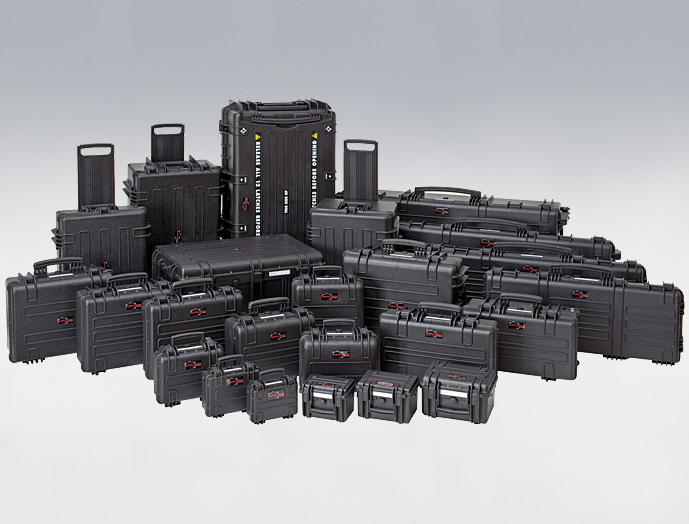

写真はシリーズの
代表例になります。
常に強く耐久性のあるプラスチック製の防塵・防水型トランクケース
サイズや用途に応じて多数のラインナップから選択可能

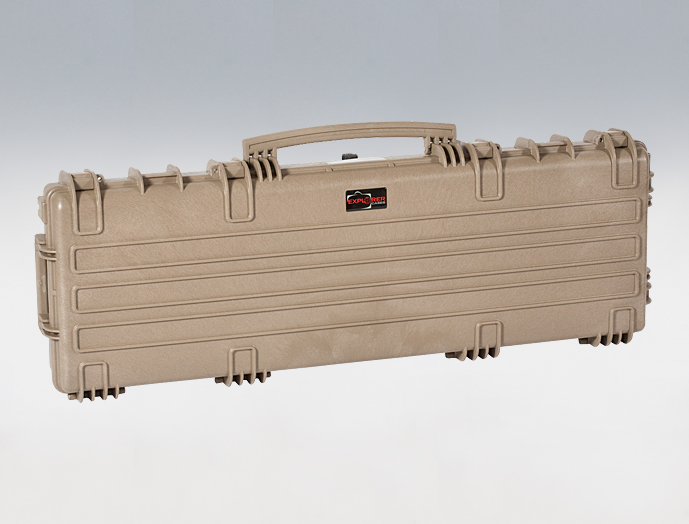

デザートサンド色

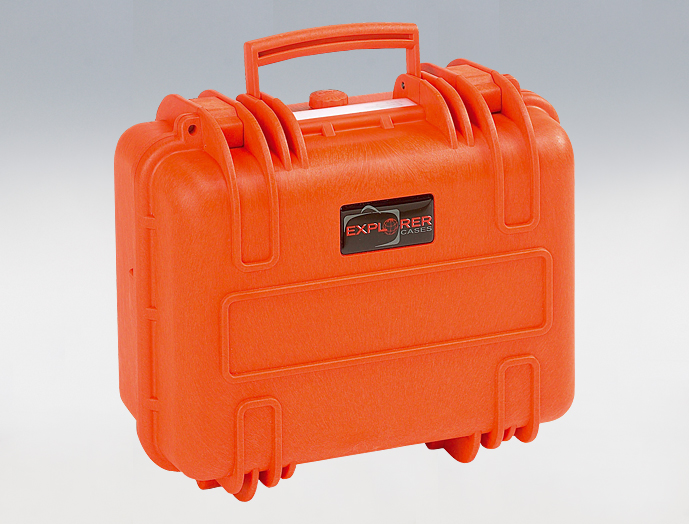

オレンジ色

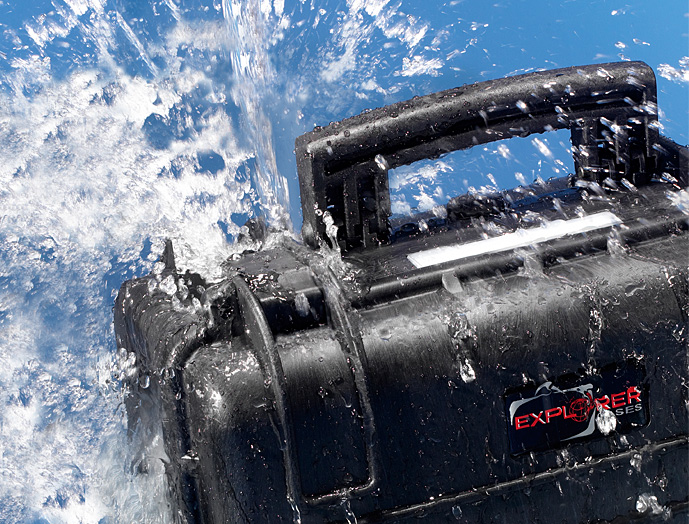

ケースの全てがIP67に適合し、水没の危険性がある場面や、悪天候の場面等で安心して使用可能
-33～90度までの温度に耐え、過酷で厳しい環境下での輸送が可能
NATO標準規格や、一部の機種においてMIL規格に適合

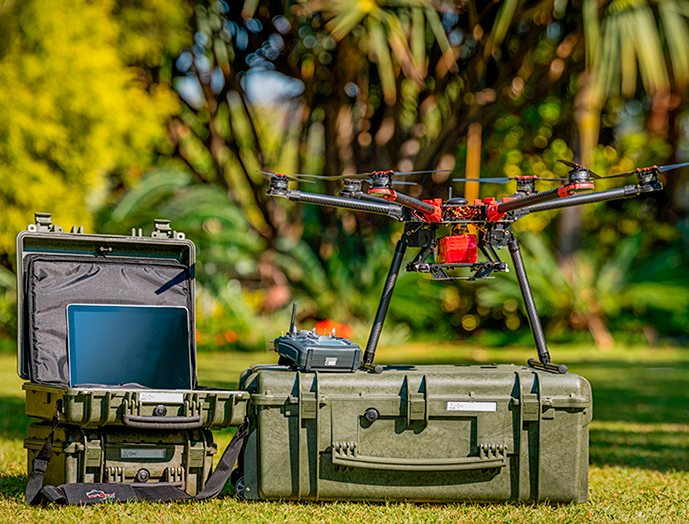

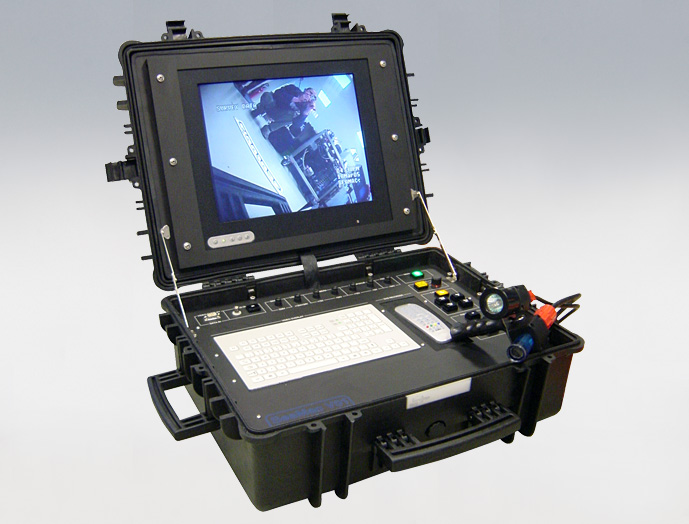

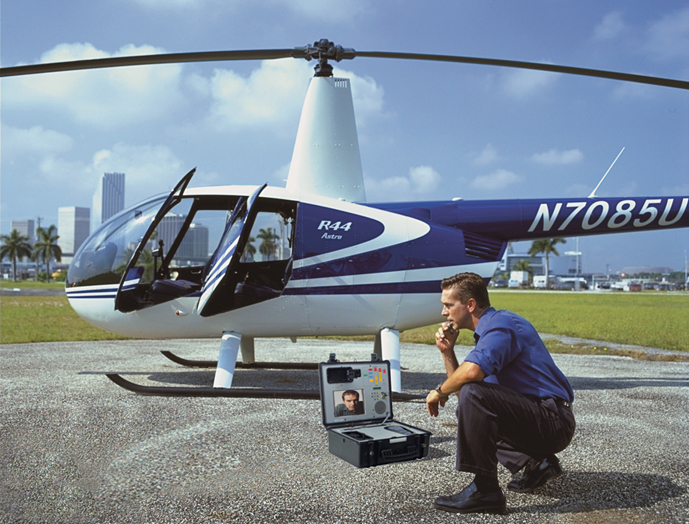

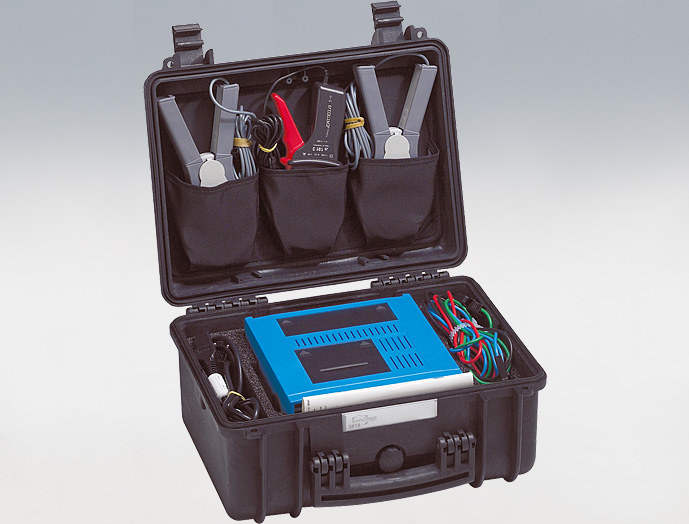

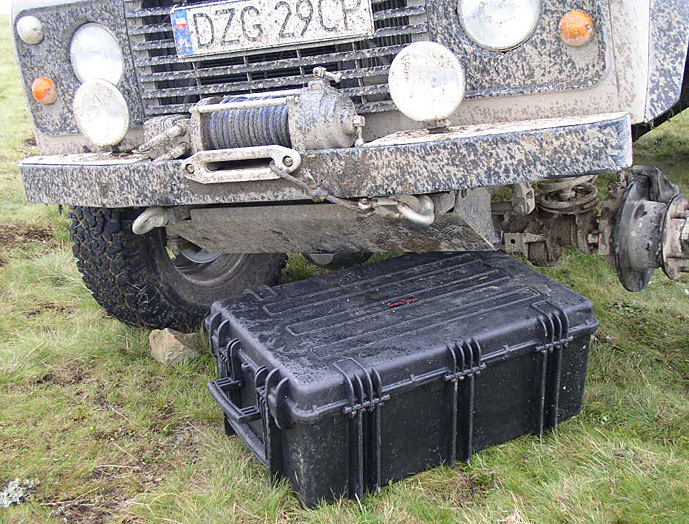

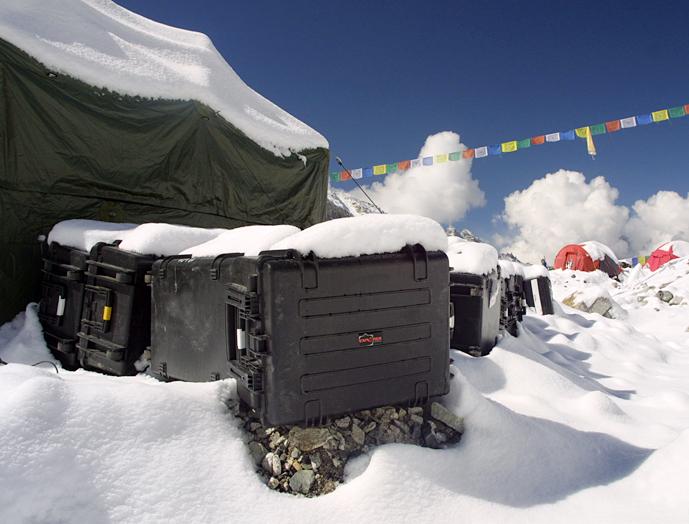

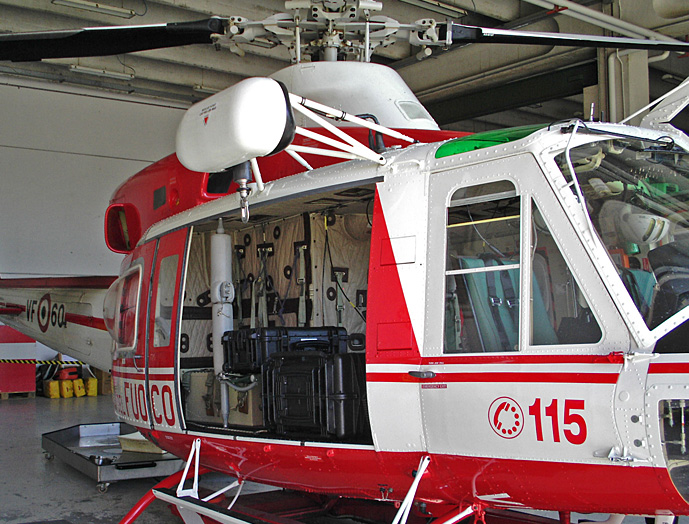

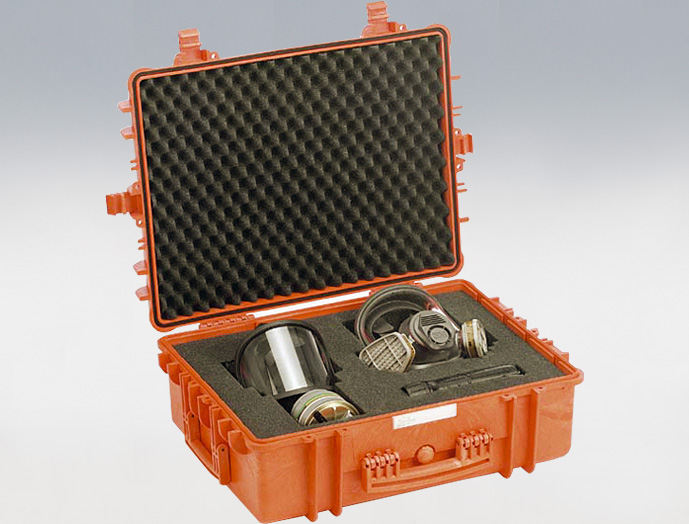

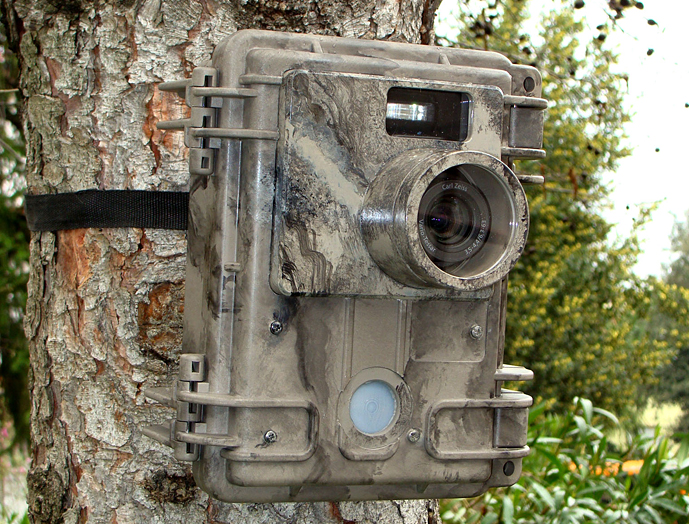

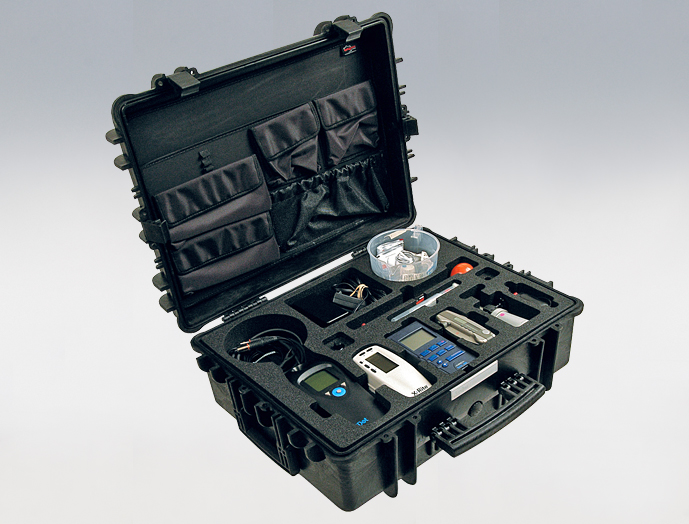

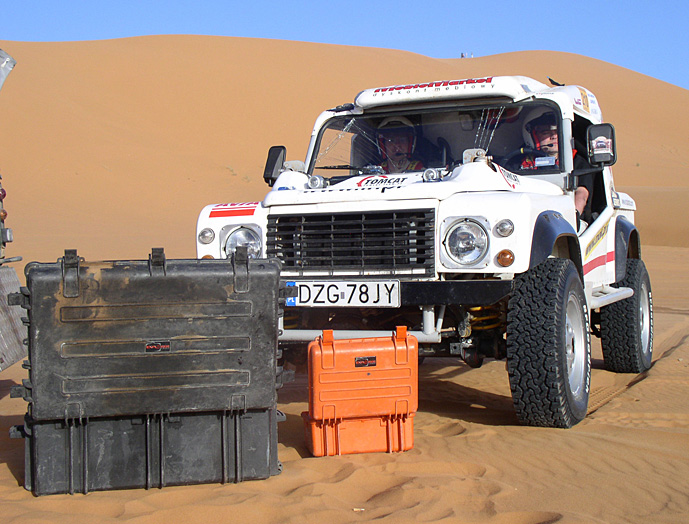

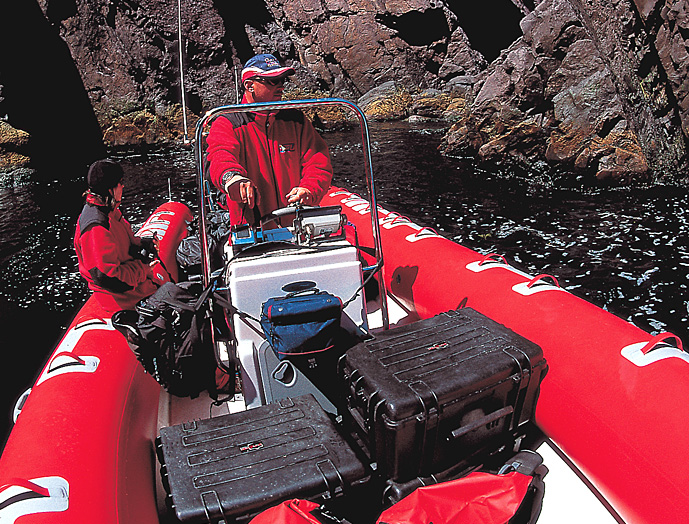

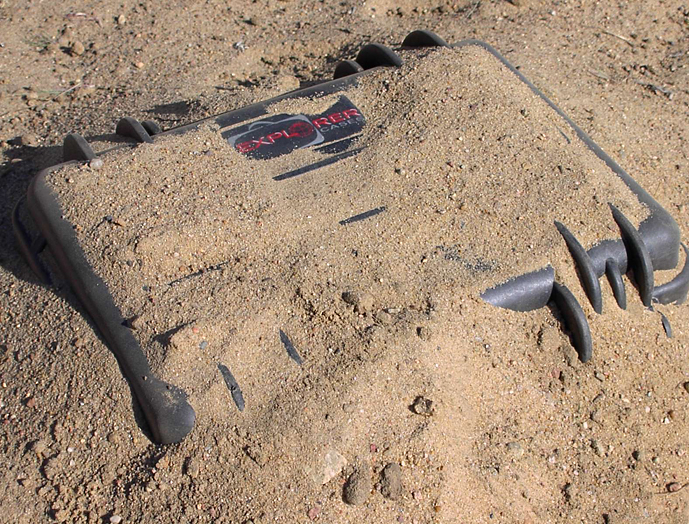

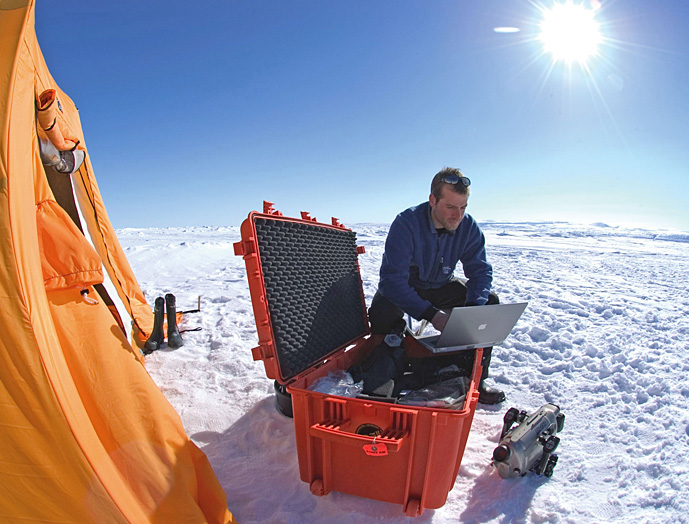

使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例
使用例

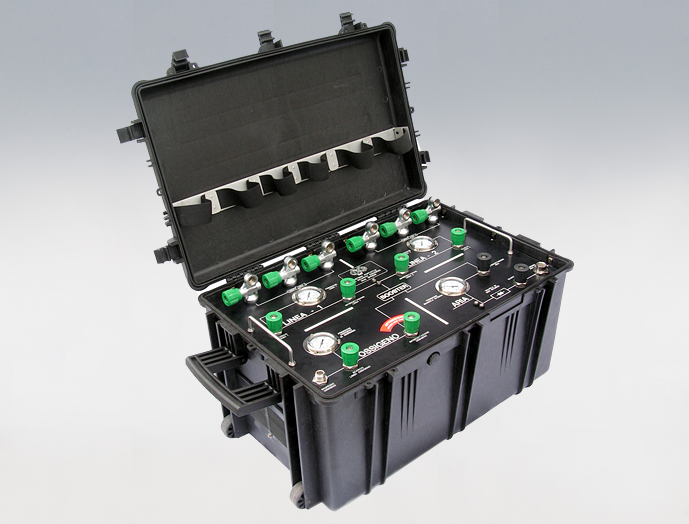

特別仕様品
特別仕様品
使用例
使用例
使用例
使用例

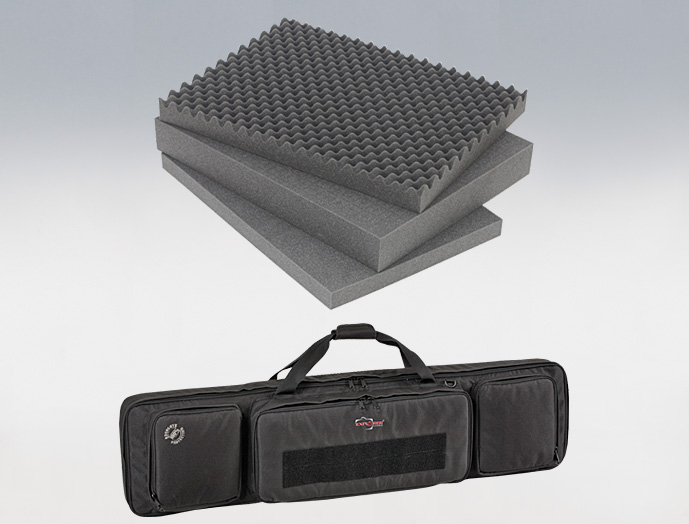

内装有の機種にはウレタンフォームもしくはガンバッグが付属
使用例
ウレタンフォーム内装例
ガンバッグ内装例

※　クリックで拡大表示

■特徴

●IP67に適合した防塵・防水型のトランクケースです。
●水没の危険性がある場面や、悪天候の場面等で安心して使用できます。
●イタリアならではの卓越したデザインと優れた機能を両立させています。
●NATO軍に正式採用されており、過酷で厳しい環境下で安全に輸送できます。
●NATO標準規格や一部の機種において、MIL規格に適合しています。
●内装有の機種には衝撃を吸収できるウレタンフォームが入っており、フタ部には波形、本体部は碁盤目状の切り込みが施された平形と、切り込み無しの平形の2種になっています。
※ウレタンフォームの代わりにガンバッグが入っている機種も有ります。

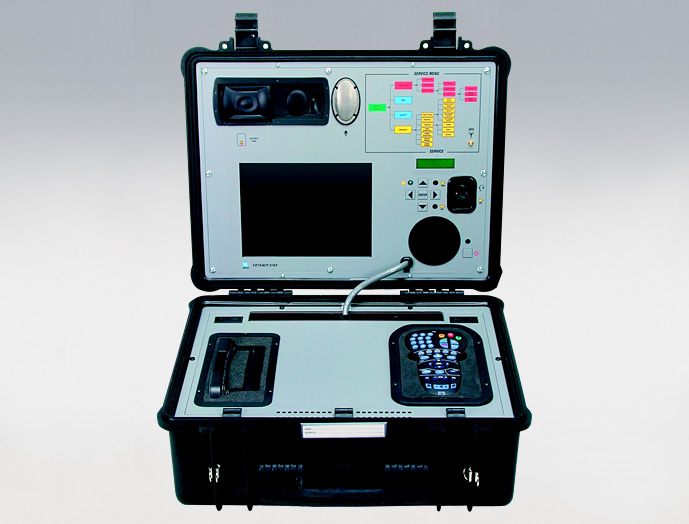

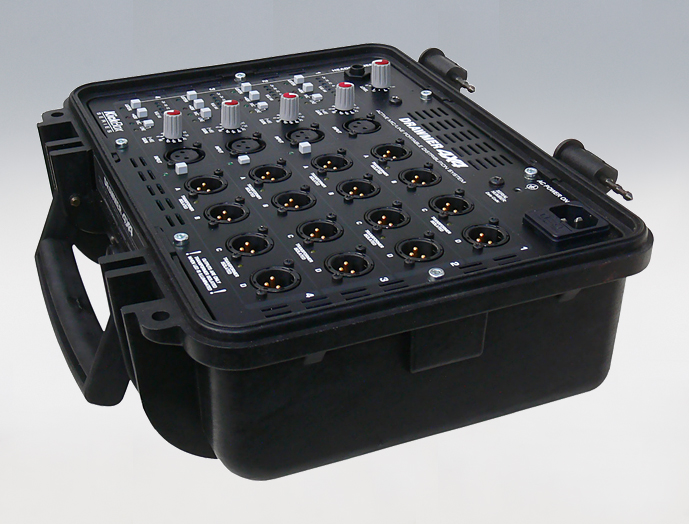

●ケース内部には別売のパネルマウント用金具とパネルを取り付けることができ、電子部品を組み込むことで、持ち運び可能な試験器や測定器等にすることができます。
●外装色は2色から選択できます。（ただし、機種により選択できない場合があります。）
●軍用機器、電子機器、医療機器、カメラや撮影用具、工具類、スポーツ用具などの輸送や持ち運び可能な機器のケースとして幅広く使用できます。
●下記の台数以上で特注色に変更できます。
100台以上（IEX-1908B□ ～ 2717B□の場合）　50台以上（IEX-3317B□以上）

主要材質	ポリプロピレン
色・外装処理	ブラック/デザートサンド/オレンジ
各種資料	カタログ

■映像

型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-1908B	[A]	1	対応	216	180	102	ブラック	ポリプロピレン	ウレタンフォーム付属	0.8	8,000	PDF1 DXF1
IEX-1908BE	[C]	1	対応	216	180	102	ブラック	ポリプロピレン	内装なし	0.7	7,200	PDF1 DXF1
IEX-1908O	[C]	1	対応	216	180	102	オレンジ	ポリプロピレン	ウレタンフォーム付属	0.8	8,000	PDF1 DXF1
IEX-1908OE	[C]	1	対応	216	180	102	オレンジ	ポリプロピレン	内装なし	0.7	7,200	PDF1 DXF1
IEX-1913B	[A]	1	対応	216	180	152	ブラック	ポリプロピレン	ウレタンフォーム付属	0.92	8,200	PDF1 DXF1
IEX-1913BE	[C]	1	対応	216	180	152	ブラック	ポリプロピレン	内装なし	0.85	7,400	PDF1 DXF1
IEX-1913O	[C]	1	対応	216	180	152	オレンジ	ポリプロピレン	ウレタンフォーム付属	0.92	8,200	PDF1 DXF1
IEX-1913OE	[C]	1	対応	216	180	152	オレンジ	ポリプロピレン	内装なし	0.85	7,400	PDF1 DXF1
IEX-2209B	[A]	1	対応	246	215	112	ブラック	ポリプロピレン	ウレタンフォーム付属	0.99	9,000	PDF1 DXF1
IEX-2209BE	[C]	1	対応	246	215	112	ブラック	ポリプロピレン	内装なし	0.88	8,100	PDF1 DXF1
IEX-2209O	[C]	1	対応	246	215	112	オレンジ	ポリプロピレン	ウレタンフォーム付属	0.99	9,000	PDF1 DXF1
IEX-2209OE	[C]	1	対応	246	215	112	オレンジ	ポリプロピレン	内装なし	0.88	8,100	PDF1 DXF1
IEX-2214B	[A]	1	対応	246	215	162	ブラック	ポリプロピレン	ウレタンフォーム付属	1.29	12,500	PDF1 DXF1
IEX-2214BE	[C]	1	対応	246	215	162	ブラック	ポリプロピレン	内装なし	1.16	11,300	PDF1 DXF1
IEX-2214O	[C]	1	対応	246	215	162	オレンジ	ポリプロピレン	ウレタンフォーム付属	1.29	12,500	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-2214OE	[C]	1	対応	246	215	162	オレンジ	ポリプロピレン	内装なし	1.16	11,300	PDF1 DXF1
IEX-2712B	[A]	1	対応	305	270	144	ブラック	ポリプロピレン	ウレタンフォーム付属	1.83	14,000	PDF1 DXF1
IEX-2712BE	[C]	1	対応	305	270	144	ブラック	ポリプロピレン	内装なし	1.62	12,600	PDF1 DXF1
IEX-2712O	[C]	1	対応	305	270	144	オレンジ	ポリプロピレン	ウレタンフォーム付属	1.83	14,000	PDF1 DXF1
IEX-2712OE	[C]	1	対応	305	270	144	オレンジ	ポリプロピレン	内装なし	1.62	12,600	PDF1 DXF1
IEX-2717B	[A]	1	対応	305	270	194	ブラック	ポリプロピレン	ウレタンフォーム付属	2.12	15,000	PDF1 DXF1
IEX-2717BE	[C]	1	対応	305	270	194	ブラック	ポリプロピレン	内装なし	1.93	13,500	PDF1 DXF1
IEX-2717O	[C]	1	対応	305	270	194	オレンジ	ポリプロピレン	ウレタンフォーム付属	2.12	15,000	PDF1 DXF1
IEX-2717OE	[C]	1	対応	305	270	194	オレンジ	ポリプロピレン	内装なし	1.93	13,500	PDF1 DXF1
IEX-3005B	[A]	1	対応	325	268	75	ブラック	ポリプロピレン	ウレタンフォーム付属	1.2	13,000	-
IEX-3005BE	[C]	1	対応	325	268	75	ブラック	ポリプロピレン	内装なし	1.1	11,700	-
IEX-3005O	[C]	1	対応	325	268	75	オレンジ	ポリプロピレン	ウレタンフォーム付属	1.2	13,000	-
IEX-3005OE	[C]	1	対応	325	268	75	オレンジ	ポリプロピレン	内装なし	1.1	11,700	-
IEX-3317B	[A]	1	対応	360	304	194	ブラック	ポリプロピレン	ウレタンフォーム付属	2.51	24,000	PDF1 DXF1
IEX-3317BE	[C]	1	対応	360	304	194	ブラック	ポリプロピレン	内装なし	2.29	21,600	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-3317O	[C]	1	対応	360	304	194	オレンジ	ポリプロピレン	ウレタンフォーム付属	2.51	24,000	PDF1 DXF1
IEX-3317OE	[C]	1	対応	360	304	194	オレンジ	ポリプロピレン	内装なし	2.29	21,600	PDF1 DXF1
IEX-3317WB	[A]	1	対応	360	420	194	ブラック	ポリプロピレン	ウレタンフォーム付属	3.3	28,000	PDF1 DXF1
IEX-3317WBE	[C]	1	対応	360	420	194	ブラック	ポリプロピレン	内装なし	2.92	25,200	PDF1 DXF1
IEX-3818B	[A]	1	対応	410	340	205	ブラック	ポリプロピレン	ウレタンフォーム付属	3.58	28,000	PDF1 DXF1
IEX-3818BE	[C]	1	対応	410	340	205	ブラック	ポリプロピレン	内装なし	3.14	25,200	PDF1 DXF1
IEX-3818O	[C]	1	対応	410	340	205	オレンジ	ポリプロピレン	ウレタンフォーム付属	3.58	28,000	PDF1 DXF1
IEX-3818OE	[C]	1	対応	410	340	205	オレンジ	ポリプロピレン	内装なし	3.14	25,200	PDF1 DXF1
IEX-4412B	[A]	1	対応	474	415	149	ブラック	ポリプロピレン	ウレタンフォーム付属	3.9	32,000	PDF1 DXF1
IEX-4412BE	[C]	1	対応	474	415	149	ブラック	ポリプロピレン	内装なし	3.4	28,800	PDF1 DXF1
IEX-4412O	[C]	1	対応	474	415	149	オレンジ	ポリプロピレン	ウレタンフォーム付属	3.9	32,000	PDF1 DXF1
IEX-4412OE	[C]	1	対応	474	415	149	オレンジ	ポリプロピレン	内装なし	3.4	28,800	PDF1 DXF1
IEX-4419B	[A]	1	対応	474	415	214	ブラック	ポリプロピレン	ウレタンフォーム付属	4.7	36,000	PDF1 DXF1
IEX-4419BE	[C]	1	対応	474	415	214	ブラック	ポリプロピレン	内装なし	4	32,400	PDF1 DXF1
IEX-4419O	[C]	1	対応	474	415	214	オレンジ	ポリプロピレン	ウレタンフォーム付属	4.7	36,000	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-4419OE	[C]	1	対応	474	415	214	オレンジ	ポリプロピレン	内装なし	4	32,400	PDF1 DXF1
IEX-4820B	[A]	1	対応	520	435	230	ブラック	ポリプロピレン	ウレタンフォーム付属	5.4	40,000	PDF1 DXF1
IEX-4820BE	[C]	1	対応	520	435	230	ブラック	ポリプロピレン	内装なし	4.64	36,000	PDF1 DXF1
IEX-4820O	[C]	1	対応	520	435	230	オレンジ	ポリプロピレン	ウレタンフォーム付属	5.4	40,000	PDF1 DXF1
IEX-4820OE	[C]	1	対応	520	435	230	オレンジ	ポリプロピレン	内装なし	4.64	36,000	PDF1 DXF1
IEX-5117B	[A]	1	対応	546	347	197	ブラック	ポリプロピレン	ウレタンフォーム付属	4.5	40,000	PDF1 DXF1
IEX-5117BE	[C]	1	対応	546	347	197	ブラック	ポリプロピレン	内装なし	3.8	36,000	PDF1 DXF1
IEX-5117O	[C]	1	対応	546	347	197	オレンジ	ポリプロピレン	ウレタンフォーム付属	4.5	40,000	PDF1 DXF1
IEX-5117OE	[C]	1	対応	546	347	197	オレンジ	ポリプロピレン	内装なし	3.8	36,000	PDF1 DXF1
IEX-5122B	[A]	1	対応	546	347	247	ブラック	ポリプロピレン	ウレタンフォーム付属	7	47,000	PDF1 DXF1
IEX-5122BE	[C]	1	対応	546	347	247	ブラック	ポリプロピレン	内装なし	6	42,300	PDF1 DXF1
IEX-5122O	[C]	1	対応	546	347	247	オレンジ	ポリプロピレン	ウレタンフォーム付属	7	47,000	PDF1 DXF1
IEX-5122OE	[C]	1	対応	546	347	247	オレンジ	ポリプロピレン	内装なし	6	42,300	PDF1 DXF1
IEX-5325B	[A]	1	対応	607	475	275	ブラック	ポリプロピレン	ウレタンフォーム付属	8.25	49,000	PDF1 DXF1
IEX-5325BE	[C]	1	対応	607	475	275	ブラック	ポリプロピレン	内装なし	7	44,100	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-5325O	[C]	1	対応	607	475	275	オレンジ	ポリプロピレン	ウレタンフォーム付属	8.25	49,000	PDF1 DXF1
IEX-5325OE	[C]	1	対応	607	475	275	オレンジ	ポリプロピレン	内装なし	7	44,100	PDF1 DXF1
IEX-5326B	[A]	1	対応	627	475	292	ブラック	ポリプロピレン	ウレタンフォーム付属	11.25	60,000	PDF1 DXF1
IEX-5326BE	[C]	1	対応	627	475	292	ブラック	ポリプロピレン	内装なし	10	54,000	PDF1 DXF1
IEX-5326O	[C]	1	対応	627	475	292	オレンジ	ポリプロピレン	ウレタンフォーム付属	11.25	60,000	PDF1 DXF1
IEX-5326OE	[C]	1	対応	627	475	292	オレンジ	ポリプロピレン	内装なし	10	54,000	PDF1 DXF1
IEX-5822B	[A]	1	対応	650	510	245	ブラック	ポリプロピレン	ウレタンフォーム付属	8.39	50,000	PDF1 DXF1
IEX-5822BE	[C]	1	対応	650	510	245	ブラック	ポリプロピレン	内装なし	7.16	45,000	PDF1 DXF1
IEX-5822O	[C]	1	対応	650	510	245	オレンジ	ポリプロピレン	ウレタンフォーム付属	8.39	50,000	PDF1 DXF1
IEX-5822OE	[C]	1	対応	650	510	245	オレンジ	ポリプロピレン	内装なし	7.16	45,000	PDF1 DXF1
IEX-5823B	[A]	1	対応	670	510	262	ブラック	ポリプロピレン	ウレタンフォーム付属	10.4	61,500	PDF1 DXF1
IEX-5823BE	[C]	1	対応	670	510	262	ブラック	ポリプロピレン	内装なし	9.17	55,400	PDF1 DXF1
IEX-5823O	[C]	1	対応	670	510	262	オレンジ	ポリプロピレン	ウレタンフォーム付属	10.4	61,500	PDF1 DXF1
IEX-5823OE	[C]	1	対応	670	510	262	オレンジ	ポリプロピレン	内装なし	9.17	55,400	PDF1 DXF1
IEX-5833B	[A]	1	対応	670	510	372	ブラック	ポリプロピレン	ウレタンフォーム付属	12.65	67,500	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-5833BE	[C]	1	対応	670	510	372	ブラック	ポリプロピレン	内装なし	10.54	60,800	PDF1 DXF1
IEX-5833O	[C]	1	対応	670	510	372	オレンジ	ポリプロピレン	ウレタンフォーム付属	12.65	67,500	PDF1 DXF1
IEX-5833OE	[C]	1	対応	670	510	372	オレンジ	ポリプロピレン	内装なし	10.54	60,800	PDF1 DXF1
IEX-7630B	[A]	1	対応	860	560	355	ブラック	ポリプロピレン	ウレタンフォーム付属	16.39	72,000	PDF1 DXF1
IEX-7630BE	[C]	1	対応	860	560	355	ブラック	ポリプロピレン	内装なし	13.56	64,800	PDF1 DXF1
IEX-7630O	[C]	1	対応	860	560	355	オレンジ	ポリプロピレン	ウレタンフォーム付属	16.39	72,000	PDF1 DXF1
IEX-7630OE	[C]	1	対応	860	560	355	オレンジ	ポリプロピレン	内装なし	13.56	64,800	PDF1 DXF1
IEX-7641B	[A]	1	対応	860	560	460	ブラック	ポリプロピレン	ウレタンフォーム付属	18.87	93,000	PDF1 DXF1
IEX-7641BE	[C]	1	対応	860	560	460	ブラック	ポリプロピレン	内装なし	15.02	83,700	PDF1 DXF1
IEX-7641O	[C]	1	対応	860	560	460	オレンジ	ポリプロピレン	ウレタンフォーム付属	18.87	93,000	PDF1 DXF1
IEX-7641OE	[C]	1	対応	860	560	460	オレンジ	ポリプロピレン	内装なし	15.02	83,700	PDF1 DXF1
IEX-7726B	[A]	1	対応	836	641	304	ブラック	ポリプロピレン	ウレタンフォーム付属	14.6	88,000	-
IEX-7726BE	[C]	1	対応	836	641	304	ブラック	ポリプロピレン	内装なし	12.6	79,200	-
IEX-7726O	[C]	1	対応	836	641	304	オレンジ	ポリプロピレン	ウレタンフォーム付属	14.6	88,000	-
IEX-7726OE	[C]	1	対応	836	641	304	オレンジ	ポリプロピレン	内装なし	12.6	79,200	-
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-7745B	[A]	1	対応	836	641	489	ブラック	ポリプロピレン	ウレタンフォーム付属	19.5	110,000	-
IEX-7745BE	[C]	1	対応	836	641	489	ブラック	ポリプロピレン	内装なし	14.2	99,000	-
IEX-7745O	[C]	1	対応	836	641	489	オレンジ	ポリプロピレン	ウレタンフォーム付属	19.5	110,000	-
IEX-7745OE	[C]	1	対応	836	641	489	オレンジ	ポリプロピレン	内装なし	14.2	99,000	-
IEX-9413B	[A]	1	対応	989	415	157	ブラック	ポリプロピレン	ガンバッグ付属	6.7	79,500	PDF1 DXF1
IEX-9413BE	[C]	1	対応	989	415	157	ブラック	ポリプロピレン	内装なし	6.7	58,500	PDF1 DXF1
IEX-9413D	[A]	1	対応	989	415	157	デザートサンド	ポリプロピレン	ガンバッグ付属	6.7	79,500	PDF1 DXF1
IEX-9413DE	[C]	1	対応	989	415	157	デザートサンド	ポリプロピレン	内装なし	6.7	58,500	PDF1 DXF1
IEX-10840B	[C]	1	対応	1178	718	427	ブラック	ポリプロピレン	ガンバッグ付属	19.8	234,100	PDF1 DXF1
IEX-10840BE	[C]	1	対応	1178	718	427	ブラック	ポリプロピレン	内装なし	19.8	135,000	PDF1 DXF1
IEX-11413B	[A]	1	対応	1189	415	159	ブラック	ポリプロピレン	ガンバッグ付属	7.8	91,200	PDF1 DXF1
IEX-11413BE	[C]	1	対応	1189	415	159	ブラック	ポリプロピレン	内装なし	7.8	62,500	PDF1 DXF1
IEX-11413D	[A]	1	対応	1189	415	159	デザートサンド	ポリプロピレン	ガンバッグ付属	7.8	91,200	PDF1 DXF1
IEX-11413DE	[C]	1	対応	1189	415	159	デザートサンド	ポリプロピレン	内装なし	7.8	62,500	PDF1 DXF1
IEX-13513B	[A]	1	対応	1410	415	159	ブラック	ポリプロピレン	ガンバッグ付属	8.7	97,500	PDF1 DXF1
型番	在庫	販売単位	RoHS指令	幅(mm)	高さ(mm)	奥行(mm)	色/外装処理	主要材質	仕様	質量(kg)	標準価格 (税抜)	図面ファイル
IEX-13513BE	[C]	1	対応	1410	415	159	ブラック	ポリプロピレン	内装なし	8.7	64,700	PDF1 DXF1
IEX-13513D	[A]	1	対応	1410	415	159	デザートサンド	ポリプロピレン	ガンバッグ付属	8.7	97,500	PDF1 DXF1
IEX-13513DE	[C]	1	対応	1410	415	159	デザートサンド	ポリプロピレン	内装なし	8.7	64,700	PDF1 DXF1
IEX-13527B	[C]	1	対応	1430	415	296	ブラック	ポリプロピレン	ガンバッグ付属	11.7	164,700	PDF1 DXF1
IEX-13527BE	[C]	1	対応	1430	415	296	ブラック	ポリプロピレン	内装なし	11.7	97,900	PDF1 DXF1
IEX-13527D	[C]	1	対応	1430	415	296	デザートサンド	ポリプロピレン	ガンバッグ付属	11.7	164,700	PDF1 DXF1
IEX-13527DE	[C]	1	対応	1178	718	427	デザートサンド	ポリプロピレン	内装なし	11.7	97,900	PDF1 DXF1

※背景が赤くなっている製品は、現在廃番になっております。
※[A]配送センター在庫品　[B]組立品(受注後組立)　[C]受注生産品/取寄品　※図面ファイルは機種により公開しております。
