チャンネルベース(架台)(高さ100mm) NFO シリーズ

●OAフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台

主要材質スチール
色・
外装処理
ブラック(マンセルN1.0)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

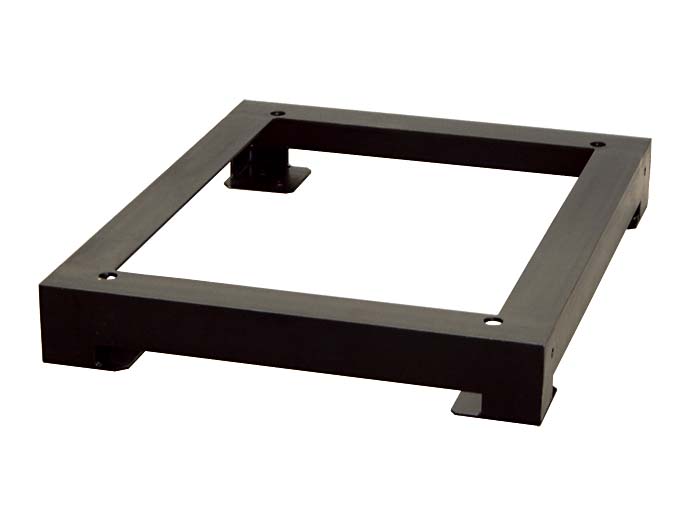

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
NFO-601060CB2 110物質対応60095600ブラックスチールKDC2・KNC2・NFC・NGC(W600 D600)--89,400図面1
NFO-601075CB2 110物質対応60095750ブラックスチールNFC・NGC(W600 D750)--91,100図面1
NFO-601090CB2 110物質対応60095900ブラックスチールKDC2・KNC2・NFC・NGC(W600 D900)--92,800図面1
NFO-6010A0CB2 110物質対応600951000ブラックスチールKDC2・KNC2・NFC・NGC(W600 D1000)--94,200図面1
NFO-701060CB2 110物質対応70095600ブラックスチールKDC2・KNC2・NFC・NGC(W700 D600)--90,400図面1
NFO-701075CB2 110物質対応70095750ブラックスチールNFC・NGC(W700 D750)--92,100図面1
NFO-701090CB2 110物質対応70095900ブラックスチールKDC2・KNC2・NFC・NGC(W700 D900)--94,200図面1
NFO-7010A0CB2 110物質対応700951000ブラックスチールKDC2・KNC2・NFC・NGC(W700 D1000)--95,300図面1
NFO-751060CB2 110物質対応75095600ブラックスチールNFC・NGC(W750 D600)--91,100図面1
NFO-751075CB2 110物質対応75095750ブラックスチールNFC・NGC(W750 D750)--92,800図面1
NFO-751090CB2 110物質対応75095900ブラックスチールNFC・NGC(W750 D900)--94,700図面1
NFO-7510A0CB2 110物質対応750951000ブラックスチールNFC・NGC(W750 D1000)--96,000図面1
NFO-801060CB2 110物質対応80095600ブラックスチールKDC2・KNC2・NFC・NGC(W800 D600)--91,800図面1
NFO-801075CB2 110物質対応80095750ブラックスチールNFC・NGC(W800 D750)--93,500図面1
NFO-801090CB2 110物質対応80095900ブラックスチールKDC2・KNC2・NFC・NGC(W800 D900)--95,300図面1
NFO-8010A0CB2 110物質対応800951000ブラックスチールKDC2・KNC2・NFC・NGC(W800 D1000)--96,300図面1
NFO-601070CB2 -16物質対応60095700ブラックスチールKDC2・KNC2(W600 D700)--79,800図面1
NFO-601080CB2 -16物質対応60095800ブラックスチールKDC2・KNC2(W600 D800)--81,000図面1
NFO-701070CB2 -16物質対応70095700ブラックスチールKDC2・KNC2(W700 D700)--81,000図面1
NFO-701080CB2 -16物質対応70095800ブラックスチールKDC2・KNC2(W700 D800)--81,900図面1
NFO-801070CB2 -16物質対応80095700ブラックスチールKDC2・KNC2(W800 D700)--81,900図面1
NFO-801080CB2 -16物質対応80095800ブラックスチールKDC2・KNC2(W800 D800)--83,200図面1
