パネルマウントフレームM5ねじ穴 SSO シリーズ
●ネットワークラックSＮRシリーズの構成部品と同じパネルマウントフレームです。
●19インチマウント部は、M5のねじ穴が開いている仕様です。
●□9.6の四角穴にケージナットを取り付けることで、サポートアングル（L型レール）等を取り付けることができます。
●ラックマウント部の横に開いているM5のねじ穴には、ケーブル処理用のアクセサリー等を取り付けることができます。
●19インチマウント部は、位置決め用として刻印（1U毎）と数字刻印（5U毎）が入っています。
類似製品名：マウントアングル
| 主要材質 | スチール |
|---|---|
| 色・ 外装処理 | ホワイトグレイ／ブラック |
| 各種資料 | カタログ  |

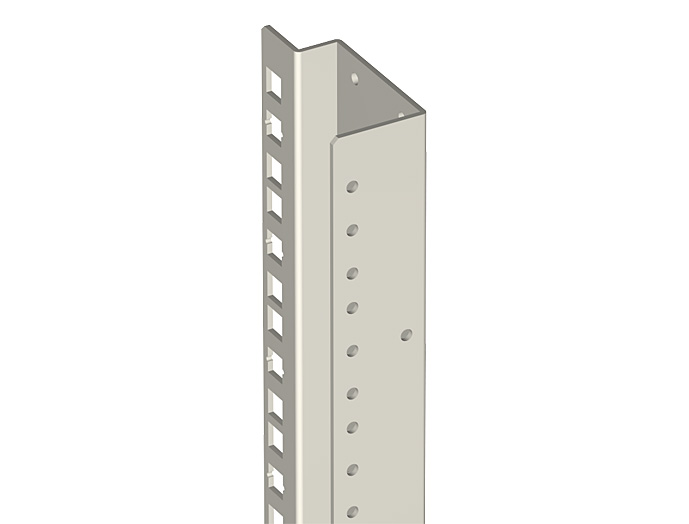

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品シリーズ名 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSO-M19UPF-BK | ◯ | 2 | 10物質対応 | 35 | 870 | 78 | ブラック | スチール | SNR2･SSR2(H1000) | 19U | 3.6 | 25,500 | 図面1  |
| SSO-M19UPF-WG | ◯ | 2 | 10物質対応 | 35 | 870 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H1000) | 19U | 3.6 | 25,500 | 図面1 |
| SSO-M25UPF-BK | ◯ | 2 | 10物質対応 | 35 | 1120 | 78 | ブラック | スチール | SNR2･SSR2(H1250) | 25U | 4.6 | 28,100 | 図面1 |
| SSO-M25UPF-WG | ◯ | 2 | 10物質対応 | 35 | 1120 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H1250) | 25U | 4.6 | 28,100 | 図面1 |
| SSO-M30UPF-BK | ◯ | 2 | 10物質対応 | 35 | 1370 | 78 | ブラック | スチール | SNR2･SSR2(H1500) | 30U | 5.7 | 29,000 | 図面1 |
| SSO-M30UPF-WG | ◯ | 2 | 10物質対応 | 35 | 1370 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H1500) | 30U | 5.7 | 29,000 | 図面1 |
| SSO-M37UPF-BK | ◯ | 2 | 10物質対応 | 35 | 1670 | 78 | ブラック | スチール | SNR2･SSR2(H1800) | 37U | 6.8 | 30,400 | 図面1 |
| SSO-M37UPF-WG | ◯ | 2 | 10物質対応 | 35 | 1670 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H1800) | 37U | 6.8 | 30,400 | 図面1 |
| SSO-M42UPF-BK | ◯ | 2 | 10物質対応 | 35 | 1870 | 78 | ブラック | スチール | SNR2･SSR2(H2000) RSR(H2000) | 42U | 7.7 | 32,900 | 図面1 |
| SSO-M42UPF-WG | ◯ | 2 | 10物質対応 | 35 | 1870 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H2000) RSR(H2000) | 42U | 7.7 | 32,900 | 図面1 |
| SSO-M44UPF-BK | ◯ | 2 | 10物質対応 | 35 | 1970 | 78 | ブラック | スチール | RSR(H2100) | 44U | 8.1 | 35,900 | 図面1 |
| SSO-M44UPF-WG | ◯ | 2 | 10物質対応 | 35 | 1970 | 78 | ホワイトグレイ | スチール | RSR(H2100) | 44U | 8.1 | 35,900 | 図面1 |
| SSO-M46UPF-BK | ◯ | 2 | 10物質対応 | 35 | 2070 | 78 | ブラック | スチール | SNR2･SSR2(H2200) RSR(H2200) | 46U | 8.5 | 38,800 | 図面1 |
| SSO-M46UPF-WG | ◯ | 2 | 10物質対応 | 35 | 2070 | 78 | ホワイトグレイ | スチール | SNR2･SSR2(H2200) RSR(H2200) | 46U | 8.5 | 38,800 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
