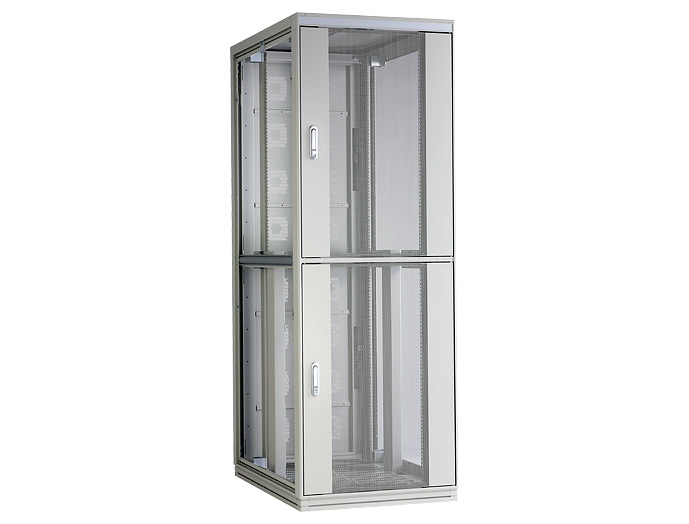

分割サーバーラック NGC シリーズ

データセンター向け、上下2分割型のアルミフレーム仕様19インチラック

●本体枠はアルミを使用しており軽量です。
●パネルマウントフレームは分割されており、ラックの上部と下部の部屋で、異なる位置に取り付けることができます。
●側板は、分割側板と仕切側板の2種類から選択できます。
●各部屋のセキュリティを考慮し、仕切り板、ボトムグランドプレート、配線用ダクトセットを装備しました。
●電源、通信ケーブル用の配線穴をラック下面に設けています。
●お客様仕様品等、柔軟に対応できます。

主要材質アルミ・スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード


写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NGC-4270B0VD2W 1 10物質対応 700 2000 1100 EIA 40U ホワイトグレイ アルミ・スチール - 96.7 388,800 図面1    図面2    図面3

アクセサリー

仕切側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●連結時に使用します。
●連結時に仕切り窓を外すと隣りのラックへの配線ができます。
●仕切り窓は、セキュリティを考慮し1方向からの取り外しはできない仕様になっています。
NGO-42B0PSPWG 1個入り ¥36,900

分割側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●ワンタッチで着脱できます。
●上部のシリンダー錠により施錠できます。
●シリンダー錠は鍵番違いに対応しています。
NGO-42B0DSPVWG 1個入り ¥32,500

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG 1個入り ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB 2個入り ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ 1個入り ¥760

仕切側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●連結時に使用します。
●連結時に仕切り窓を外すと隣りのラックへの配線ができます。
●仕切り窓は、セキュリティを考慮し1方向からの取り外しはできない仕様になっています。
NGO-42B0PSPWG
1個入り
単価 ¥36,900

分割側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●ワンタッチで着脱できます。
●上部のシリンダー錠により施錠できます。
●シリンダー錠は鍵番違いに対応しています。
NGO-42B0DSPVWG
1個入り
単価 ¥32,500

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG
1個入り
単価 ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB
2個入り
単価 ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ
1個入り
単価 ¥760
