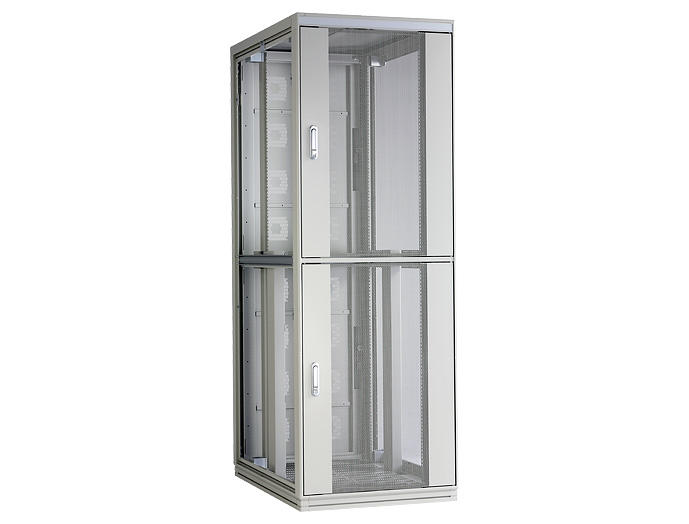

分割サーバーラック NGC シリーズ

データセンター向け、上下2分割型のアルミフレーム仕様19インチラック

●本体枠はアルミを使用しており軽量です。
●パネルマウントフレームは分割されており、ラックの上部と下部の部屋で、異なる位置に取り付けることができます。
●側板は、分割側板と仕切側板の2種類から選択できます。
●各部屋のセキュリティを考慮し、仕切り板、ボトムグランドプレート、配線用ダクトセットを装備しました。
●電源、通信ケーブル用の配線穴をラック下面に設けています。
●お客様仕様品等、柔軟に対応できます。

主要材質アルミ・スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード


写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NGC-427090VD2W 1 10物質対応 700 2000 900 EIA 40U ホワイトグレイ アルミ・スチール - 89.2 366,600 図面1    図面2    図面3

アクセサリー

仕切側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●連結時に使用します。
●連結時に仕切り窓を外すと隣りのラックへの配線ができます。
●仕切り窓は、セキュリティを考慮し1方向からの取り外しはできない仕様になっています。
NGO-4290PSPWG 1個入り ¥35,100

分割側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●ワンタッチで着脱できます。
●上部のシリンダー錠により施錠できます。
●シリンダー錠は鍵番違いに対応しています。
NGO-4290DSPVWG 1個入り ¥30,700

チャンネルベース(架台)(高さ400mm)高さ調整機能付 NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●アンカープレートのねじ部を調整することにより高さ調整が可能です。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-704090CBL2 1個入り ¥136,600

チャンネルベース(架台)(高さ400mm) NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●高さ調整用のライナーが付属しています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-704090CB2 1個入り ¥134,900

チャンネルベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-701090CB2 1個入り ¥94,200

仕切側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●連結時に使用します。
●連結時に仕切り窓を外すと隣りのラックへの配線ができます。
●仕切り窓は、セキュリティを考慮し1方向からの取り外しはできない仕様になっています。
NGO-4290PSPWG
1個入り
単価 ¥35,100

分割側板 NGOシリーズ

●NGCシリーズ分割サーバーラック専用の側板です。
●ワンタッチで着脱できます。
●上部のシリンダー錠により施錠できます。
●シリンダー錠は鍵番違いに対応しています。
NGO-4290DSPVWG
1個入り
単価 ¥30,700

チャンネルベース(架台)(高さ400mm)高さ調整機能付 NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●アンカープレートのねじ部を調整することにより高さ調整が可能です。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-704090CBL2
1個入り
単価 ¥136,600

チャンネルベース(架台)(高さ400mm) NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●高さ調整用のライナーが付属しています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-704090CB2
1個入り
単価 ¥134,900

チャンネルベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-701090CB2
1個入り
単価 ¥94,200
