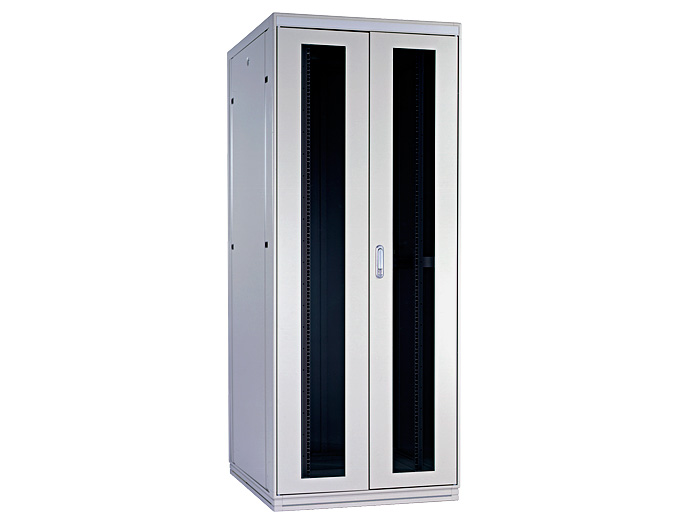

ネットワークラック(ファン仕様) NFC シリーズ

ネットワーク機器収納やケーブルマネージメント向け。アルミフレーム仕様で軽量な高機能型19インチネットワークラック

●アルミフレーム仕様で軽量な高機能型19インチネットワークラックです。
●サイズ及び仕様のバリエーションが充実しています。
●19インチ機器等を取り付けるパネルマウントフレームはラックの基本柱とは分離独立し、範囲内で移動させて固定することができます。
●ラック下面部からの吸気及びラックの上面部から別売のファンモーター取付による強制排気が可能です。
●お客様仕様品等、比較的カスタマイズが容易な構造です。

類似製品名:システムラック、ICTラック

主要材質アルミ・スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)/ブラック(マンセルN1.0)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード





写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NFC-37U8075F2W 1 6物質対応 800 1800 750 EIA 37U ホワイトグレイ アルミ・スチール - 91.3 480,200 図面1    図面2

アクセサリー

チャンネルベース(架台)(高さ400mm)高さ調整機能付 NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●アンカープレートのねじ部を調整することにより高さ調整が可能です。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-804075CBL2 1個入り ¥134,700

チャンネルベース(架台)(高さ400mm) NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●高さ調整用のライナーが付属しています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-804075CB2 1個入り ¥133,300

チャンネルベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-801075CB2 1個入り ¥93,500

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG 1個入り ¥12,150

プレートベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼板製の架台(基台)です。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-801075PB 1個入り ¥36,500

チャンネルベース(架台)(高さ400mm)高さ調整機能付 NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●アンカープレートのねじ部を調整することにより高さ調整が可能です。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-804075CBL2
1個入り
単価 ¥134,700

チャンネルベース(架台)(高さ400mm) NFOシリーズ

●フリーアクセスフロア用の鋼材製の架台(基台)です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●高さ調整用のライナーが付属しています。
●各面からケーブルを導入できます。
●ラックを取り付けるボルト、ナットが付属しています。
●フリーアクセスフロアの床パネルを支えるアングルが標準装備されています。

類似製品名:基台
NFO-804075CB2
1個入り
単価 ¥133,300

チャンネルベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼材製の架台です。
●基本構造材として鋼材を使用しているため、強度的に優れています。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-801075CB2
1個入り
単価 ¥93,500

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG
1個入り
単価 ¥12,150

プレートベース(架台)(高さ100mm) NFOシリーズ

●OAフロア用の鋼板製の架台(基台)です。
●各面からケーブルを導入できます。
●高さ調整用のライナーが付属しています。
●ラックを取り付けるボルト、ナット、座金が付属しています。

類似製品名:基台
NFO-801075PB
1個入り
単価 ¥36,500
