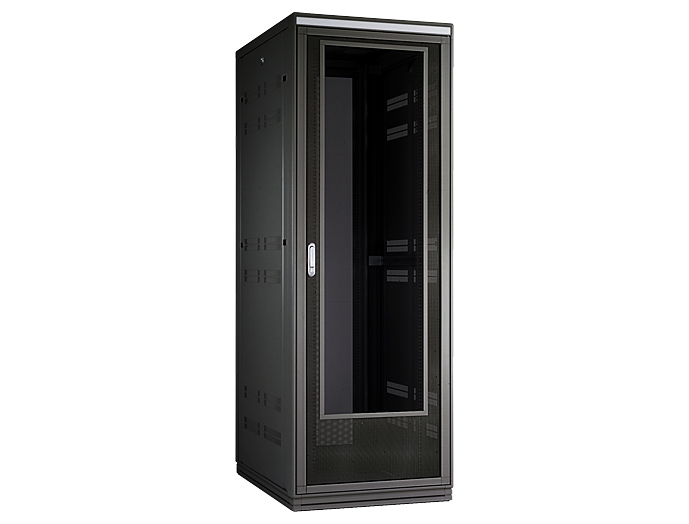

ネットワークラック(ベンチレーション仕様) NFC シリーズ

ネットワーク機器収納やケーブルマネージメント向け。アルミフレーム仕様で軽量な高機能型19インチネットワークラック

●アルミフレーム仕様で軽量な高機能型19インチネットワークラックです。
●サイズ及び仕様のバリエーションが充実しています。
●19インチ機器等を取り付けるパネルマウントフレームはラックの基本柱とは分離独立し、範囲内で移動させて固定することができます。
●全面に放熱用の穴等を設けており、サーバーや室内の空調による自然換気が可能です。
●お客様仕様品等、比較的カスタマイズが容易な構造です。

類似製品名:システムラック、ICTラック

主要材質アルミ・スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)/ブラック(マンセルN1.0)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード




写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NFC-46U70B0V2B 1 10物質対応 700 2200 1100 EIA 46U ブラック アルミ・スチール - 102.2 610,100 図面1    図面2

アクセサリー

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1 1個入り ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB-BK 2個入り ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ 1個入り ¥760

サイドフレーム NWFOシリーズ

●ラック内部にACパワーダクト等の内装アクセサリーを取り付ける場合に使用します。
NWFO-B00SF 1個入り ¥6,430

アース線キット NPOシリーズ

●NAC/NBC/NFC/NGCシリーズの主要構成部品を電気的につなぐことができます。
●ラック一台分のアース線、ねじ類等の必要な部品のセットです。
NPO-EWK-01 1式 ¥2,550

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BN1
1個入り
単価 ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB-BK
2個入り
単価 ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ
1個入り
単価 ¥760

サイドフレーム NWFOシリーズ

●ラック内部にACパワーダクト等の内装アクセサリーを取り付ける場合に使用します。
NWFO-B00SF
1個入り
単価 ¥6,430

アース線キット NPOシリーズ

●NAC/NBC/NFC/NGCシリーズの主要構成部品を電気的につなぐことができます。
●ラック一台分のアース線、ねじ類等の必要な部品のセットです。
NPO-EWK-01
1式
単価 ¥2,550
