ハーフガイドマウントフレーム NWFO シリーズ

●互いに奥行寸法が異なるサポートアングル(L型レール)等を同時に実装する場合に使用します。
●適合するラックの有効高さの約半分の高さを使用することができます。

類似製品名:マウントアングル

主要材質アルミ
色・
外装処理
B2アルマイト
各種資料カタログ PDFファイルをダウンロード

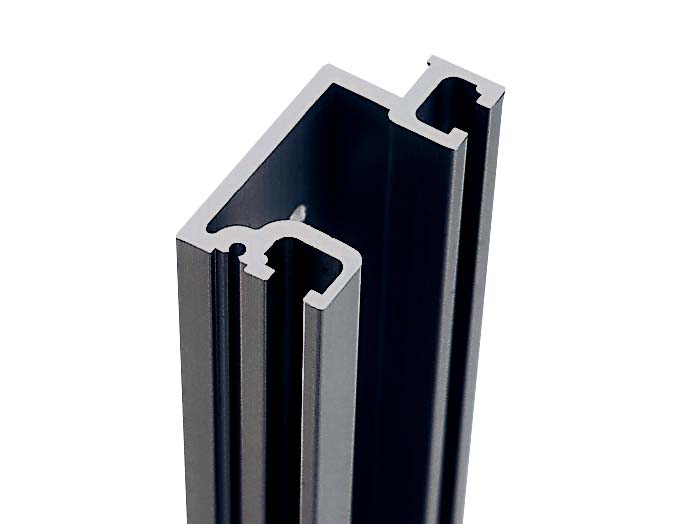

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
NWFO-0875HGF 110物質対応25837.550B2アルマイトアルミNFC(H1750)-0.839,050図面1
NWFO-1000HGF 110物質対応25970.550B2アルマイトアルミNFC(H2000)-0.9610,170図面1
NWFO-1100HGF 110物質対応251062.550B2アルマイトアルミNFC(H2200)-1.0611,020図面1
