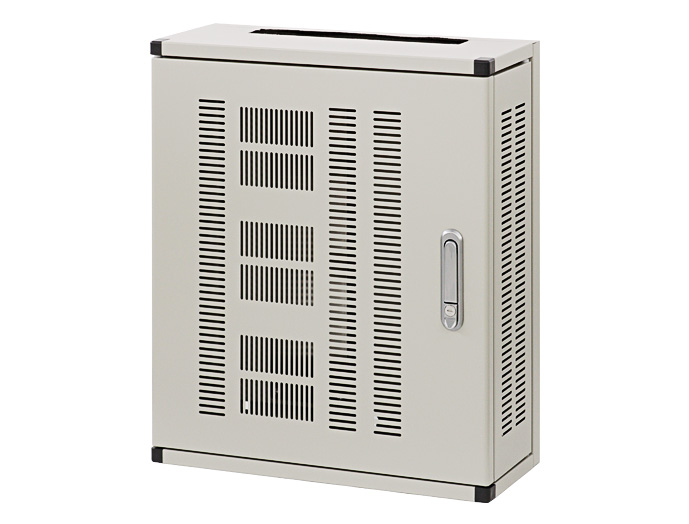

壁掛HUBボックス NHWE シリーズ

通信機器/ハブ収納用の壁掛タイプ19インチラック

●通信機器/ハブ収納用、壁掛け型の19インチラックです。
●小規模LANの構築など19インチマウントタイプのネットワーク機器の収納に適しています。
●軽量で取付が容易なため、一人でも作業が可能です。
●19インチパネルマウントフレームは、25mmピッチで2段階移動可能です。
●前面ドアには、別売のファンモーター(RAFMシリーズ 120mm角の機種)を取り付けることができ、強制排気がおこなえます。
●前面ドアは、右開き/左開きのどちらでも設置が可能です。
●ケーブル入出線用に上下面に広い開口部を設けています。開口部は、クッションゴムで埃を防ぎながら隙間の無い通線を可能にしています。
●外形サイズは、特別仕様の場合、最大W650×H650×D6Uまでの変更が可能です。
●別売のアースバーキット(EBKシリーズ)が取り付けできます。

主要材質スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード









写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

設置
●天井や壁面の角に設置が可能です。設置場所に合わせて、ラックの向きの反転も可能です。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NHWE-3U6050 1 6物質対応 500 600 210 EIA 3U ホワイトグレイ スチール - 11.5 64,100 図面1    図面2

アクセサリー

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG 1個入り ¥12,150

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG
1個入り
単価 ¥12,150
