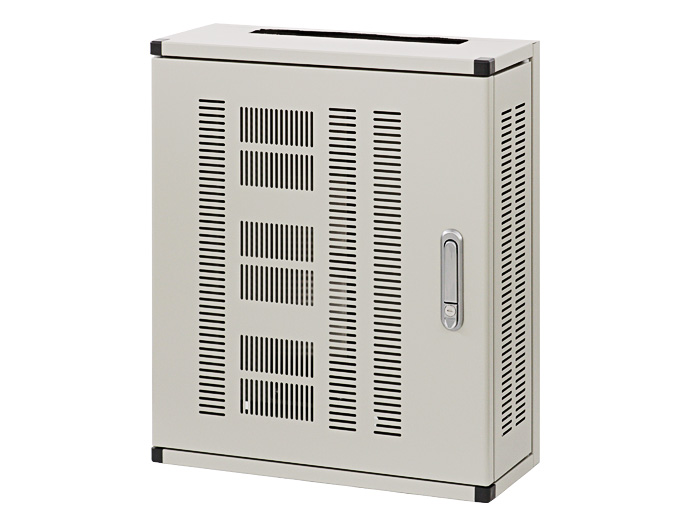

壁掛HUBボックス NHWE シリーズ

通信機器/ハブ収納用の壁掛型19インチラック

●通信機器/ハブ収納用、壁掛け型の19インチラックです。

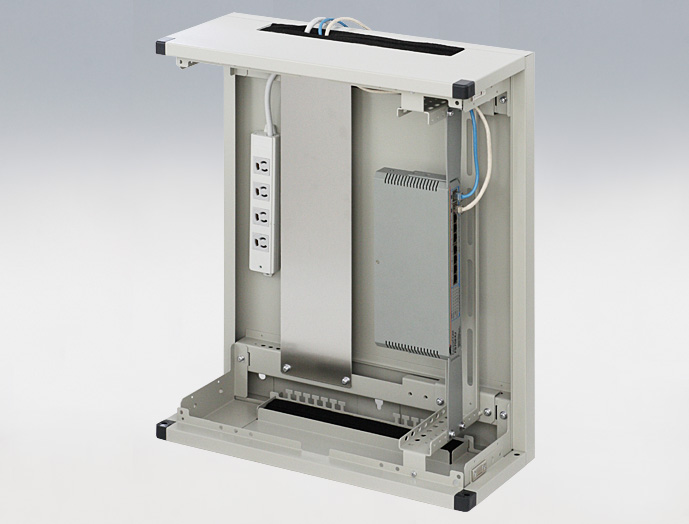

●小規模LANの構築など19インチマウントタイプのネットワーク機器の収納に適しています。
●軽量で取付が容易なため、一人でも作業が可能です。

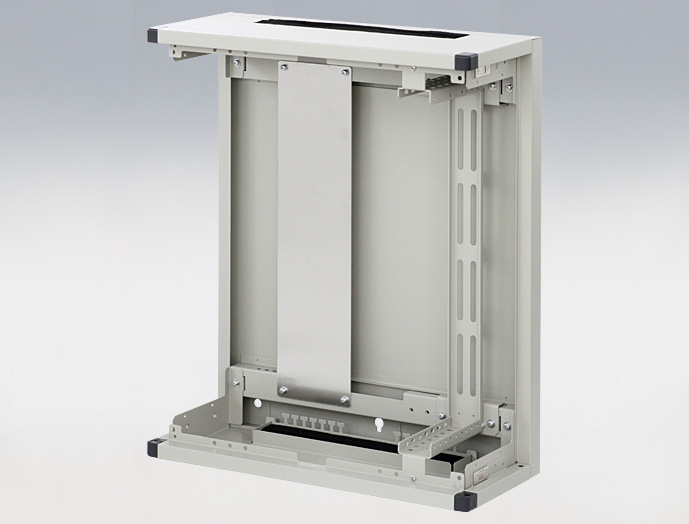

●19インチパネルマウントフレームは、25mmピッチで2段階移動可能です。
●前面ドアには、別売のファンモーター(RAFMシリーズ 120mm角の機種)を取り付けることができ、強制排気がおこなえます。
●前面ドアは、右開き/左開きのどちらでも設置が可能です。

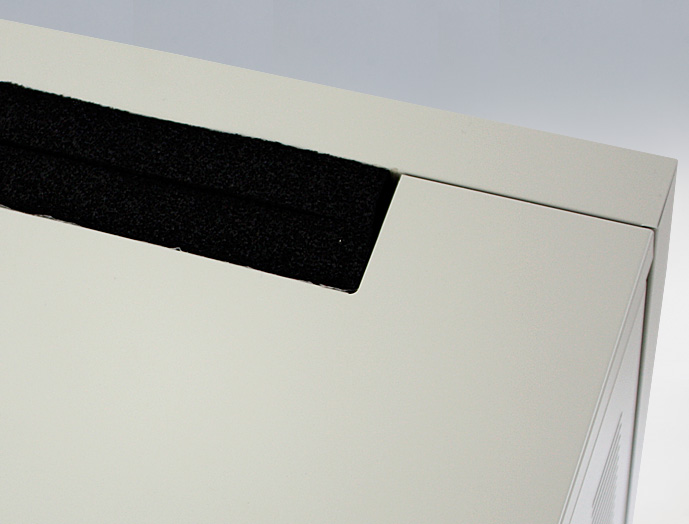

●ケーブル入出線用に上下面に広い開口部を設けています。開口部は、クッションゴムで埃を防ぎながら隙間の無い通線を可能にしています。
●外形サイズは、特別仕様の場合、最大W650×H650×D6Uまでの変更が可能です。
●別売のアースバーキット(EBKシリーズ)が取り付けできます。

主要材質スチール
色・
外装処理
ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード








写真はシリーズの代表例になります。

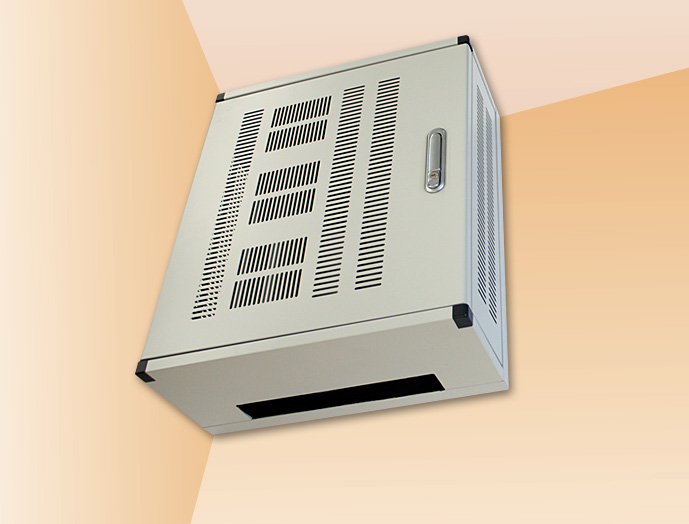

壁掛け型
専用アクセサリー
共通アクセサリー

各部詳細

前面
●放熱穴のあいたドアは、容易に着脱が可能です。

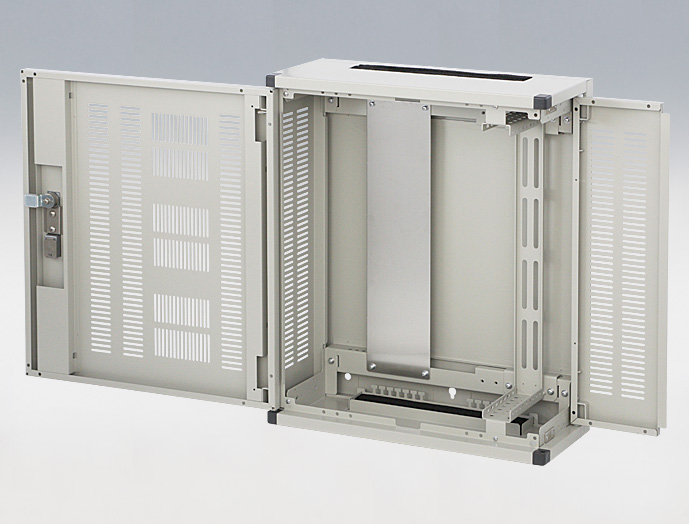

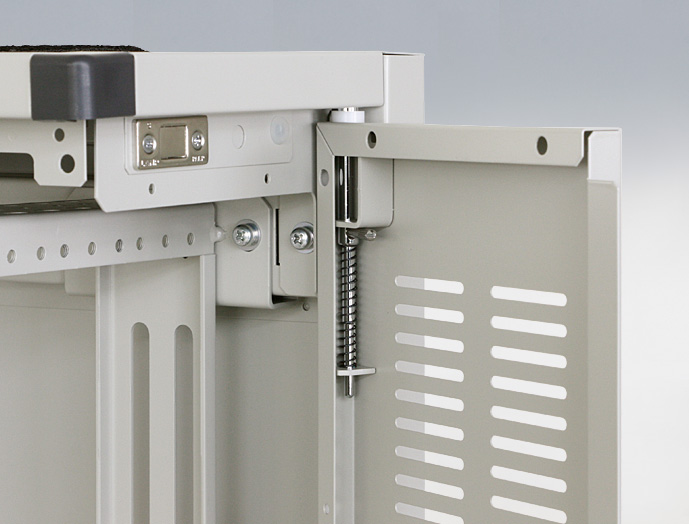

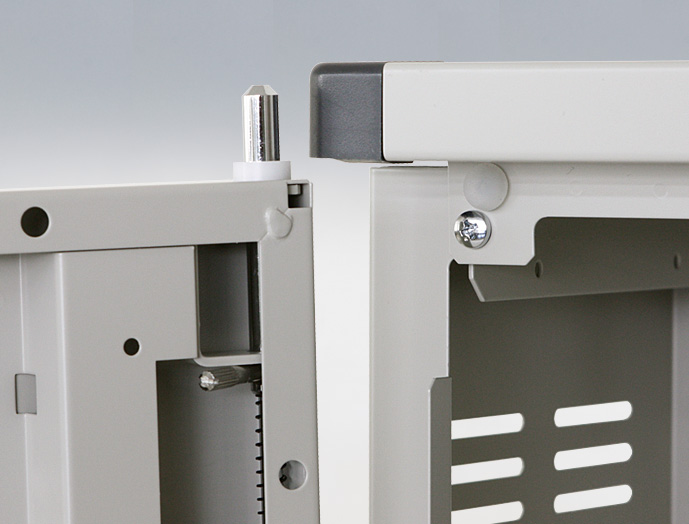

●前面ドアは、右開き/左開きのどちらでも容易に付け替えが可能です。(標準は左開き)
●ハンドル部でドアが施錠できます。(同番の鍵付属。鍵番違い対応可能)
●前面ドアの放熱穴を利用し、120mm角のファンモーター(別売RAFMシリーズ)を取り付けることができ、強制排気がおこなえます。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NHWE-2U6050 [A]1 対応500600160EIA2Uホワイトグレイスチール-10.552,500図面1    図面2
NHWE-3U6050 [A]1 対応500600210EIA3Uホワイトグレイスチール-11.556,500図面1    図面2
