ラックマウントフレームの種類｜19インチラック基礎知識

1. ラックマウントフレームとは？

イメージで言うと、ラックのこの部分になります。

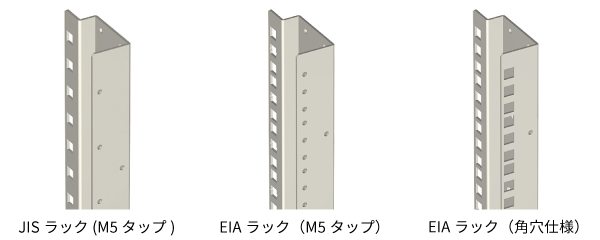

これは機器が取り付くラックのフレーム部分で形状は大きく3パターンに分かれます。
・JIS用のM5タップフレーム
・EIA用のM5タップフレーム
・EIA用の角穴フレーム
です。

搭載機器がJIS規格の場合は、自ずとM5タップ仕様のラックマウントフレームになります（国内機器メーカーのみの規格の為）。
一方で、搭載機器がEIA規格の場合は、M5タップ仕様のラックマウントフレームもしくは□角穴のラックマウントフレームのどちらかを選択する必要があります。

2. M5タップフレームと角穴フレームの特徴と用途

ではEIA規格の機器を取り付ける場合、「M5タップフレーム」と「角穴フレーム」のどちらを選定すれば良いでしょうか。次にそれぞれの用途についてお話します。

M5タップ仕様のラックマウントフレーム

特徴はラックマウント部にあらかじめM5タップ加工がされているため、M5のビスで機器を簡単に取付できる仕様です。取り付ける機器として、主にHUB等のネットワーク機器や計測機器等が適しています。通常、機器自体にラックマウントできる長丸孔があり、それを利用してラックにビス固定します。

★当社の代表的なラック
FDC・RKC・SNR2・NFC　他

角穴仕様のラックマウントフレーム

特徴はラックマウント部に角穴があいています。角穴部分にケージナットを挿入する事で、M5タップフレームのようなビス固定ができる他、サーバーやUPSといった重量物、「引っ掛け型」の機器の取付にはこの角穴フレームでないと取付ができない機器も多く、さらに背面側にもフレームが必要となります（冒頭の「取付例」のような状態です）。
※重量物の搭載の際には事前に機器メーカーに搭載方法をご確認下さい。

★当社の代表的なラック
SSR2・SSRG・SSRH・NBSP・NGC　他

【引っ掛け型】参考イメージ

3. まとめ

選定のご参考になりましたでしょうか？あとは取付機器のサイズに合わせてラックの奥行や高さ、幅を決めていけば、ラックが選定できるようになります。またSETTSUでは、あらかじめラックの選定見積りをする事も可能です！

よろしければ、以下のリンクにラックの条件入れて試してみて下さい。また何かご不明な点がありましたら、お気軽にお問い合わせください。



19インチラック選定見積りフォーム

詳細情報はこちら



関連コラム

•

  JIS規格・EIA規格の違いについて｜19インチラック基礎知識
