既設ラックの棚板、サポートアングルの選定方法

執筆：営業部

公開日：2026/4/27

今回のコラムでは、「既設ラックの棚板、サポートアングルの選定方法」についてお話したいと思います。

・ラックの追加オプション品で悩まれている方
・既設のラックをもっと効率的に運用されたい方

是非とも読んでいってくださいね！

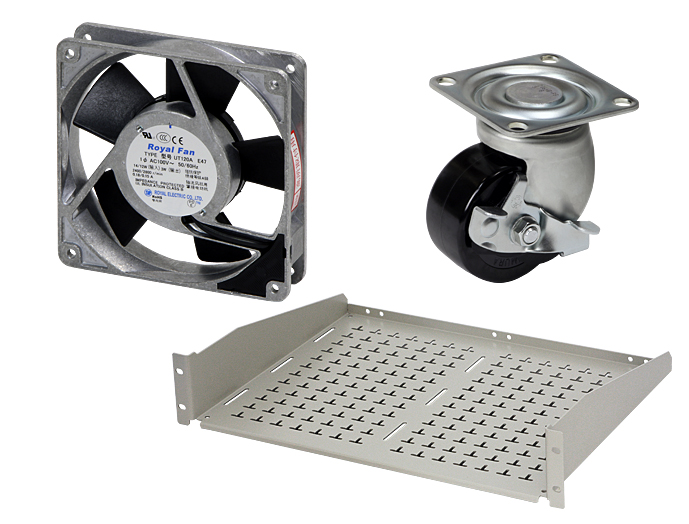

共通アクセサリー

製品情報はこちら

はじめに
棚板追加のチェック項目
まとめ

1. はじめに

ラックは使い捨てではありません。そのため長く使用していると、
「空いたスペースを使って、機器を増設したい」
「今使っている機器を入れ替えたい」
という時があります。

でもそんなとき、“今のラックに取り付けられる棚板が分からない…”と悩まれるケースも多くあるかと思います。

そんな悩みを解決するのが私どもラックメーカー営業のお仕事です。実際にアフターフォローサービスとして現地に伺い、適合品の提案もよく行っています。
そんな現地調査での3大チェックポイントを簡単に紹介したいと思います！

2. 棚板追加のチェック項目

ラックマウントフレームの規格の確認（JIS規格/EIA規格）

ラックの種類は大きく、「JIS規格」と「EIA規格」の２つの規格に分けられます。既設ラックの適合品選定にはまずこの規格を確認するところから始まります。

◆JIS規格(ネジ高さピッチが25mmか50mm)
◆EIA規格(ネジ高さピッチが12.7mm-15.875mm-15.875mm-12.7mmの連続)　かの判断

JIS規格

EIA規格

JIS規格、EIA規格について詳しくはこちら↓

JIS規格・EIA規格の違いについて｜19インチラック基礎知識

製品	規格	幅（mm）	高さ（mm）	奥行（mm）	特長	リンク
▸　RSJシリーズ	JIS規格	480	99／149	350	背面に落下防止用の曲げ	詳細はこちら
▸　RSJHシリーズ	JIS規格	480	99／149	350	背面に落下防止用の曲げ放熱穴付	詳細はこちら
▸　RSEシリーズ	EIA規格	482	43.7／88.1／132.6／177／221.5	350	背面に落下防止用の曲げ	詳細はこちら
▸　RSEHシリーズ	EIA規格	482	43.7／88.1／132.6／177／221.5	350	背面に落下防止用の曲げ放熱穴付	詳細はこちら
▸　RHシリーズ	JIS規格/EIA規格	482	99／149 （JIS規格のみ記載）	400／500／600	奥行の選択が可能ノーマル・放熱穴付	詳細はこちら
▸　RSJHアルミシリーズ	JIS規格	480	99	350	軽量非磁性のアルミ仕様	詳細はこちら

ラックマウントフレームの本数確認（2ポスト/4ポスト）

規格が分かったところで、次にラックのマウントフレームの本数を確認します。19インチラックのマウントフレームは、「フロントマウントタイプ」と「前後マウントタイプ」に大別されます。

◆2ポストラック（フロントマウント）：「ネットワークラック」「キャビネットラック」

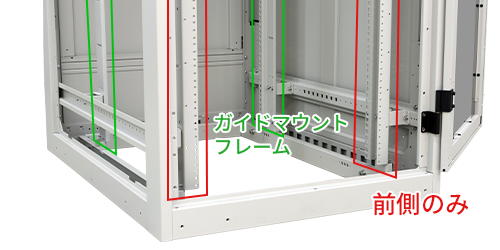

ラックマウントフレームが前側2本のみの構造
通信機器・音響機器など奥行があまりなく、機器の重量がそれほどない場合こちらのフロントマウントが採用されている事が多いです。
2ポストラックの場合、サポートアングル取付用のガイドマウントフレームがラック内にないか確認します。

◆4ポストラック（前後マウント）：「サーバーラック」

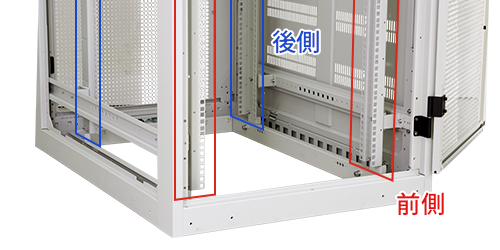

ラックマウントフレームが前側・後側の4本構造
サーバー機器をはじめとした、奥行や重量のある機器が実装されている場合、こちらの前後マウントが通常使用されています。
このマウントフレームの確認でラックに適合する棚・サポートアングルのシリーズが絞られます。

ラックマウントフレームの奥行有効寸法と干渉物の確認

最後にラックの使用状況から適合する棚・サポートアングルのサイズを確定します。

ラックの使用状況で確認事項は
◆追加する棚板の場所に干渉物がないか（電源や配線ケーブル類の確認）
◆マウントフレームの前後にどの程度スペースがあるか
になります。

そして問題無いようであれば、サポートアングルの取付けピッチを計測し選定完了となります。

なお通常、サポートアングルや棚板はラックメーカー毎に専用のサポートアングル・棚板があるのでそこから選定する事になります。
SETTSUでは専用のオプション品のほか、他メーカーのラックでも使用できる、伸縮サポートアングル（NPSATシリーズ）・伸縮棚（NPTSシリーズ）も取り揃えています。選定で困った際にはぜひご活用ください。
