収納棚（棚板） RSE シリーズ

●19インチマウントタイプの収納棚でEIA規格に準拠しています。（ただし1Uの機種は外寸は準拠していませんが、JIS規格にも取付可能です。）
●棚面の長丸穴を利用すれば、機器固定ベルト（RAKB-0200A）による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名：棚板、台板、シェルフ、トレイ、中棚

主要材質スチール
色・
外装処理		ブラック(マンセルN1.0)／ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量5～25kg
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

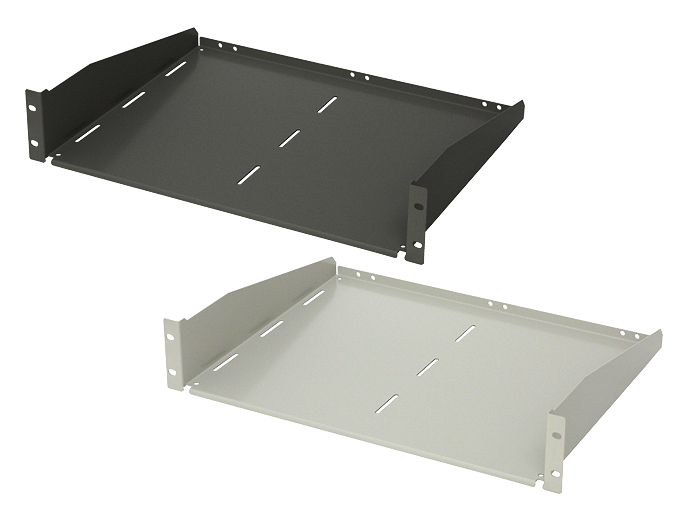

  • 写真はシリーズの代表例になります。
  • 取付例

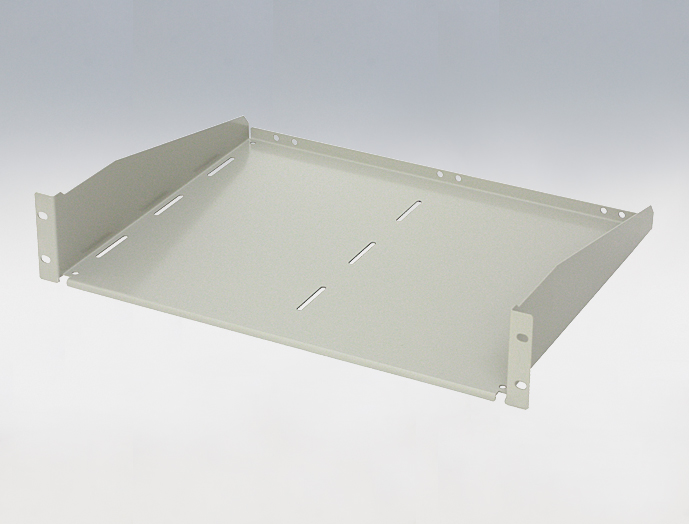

  • ホワイトグレイ色

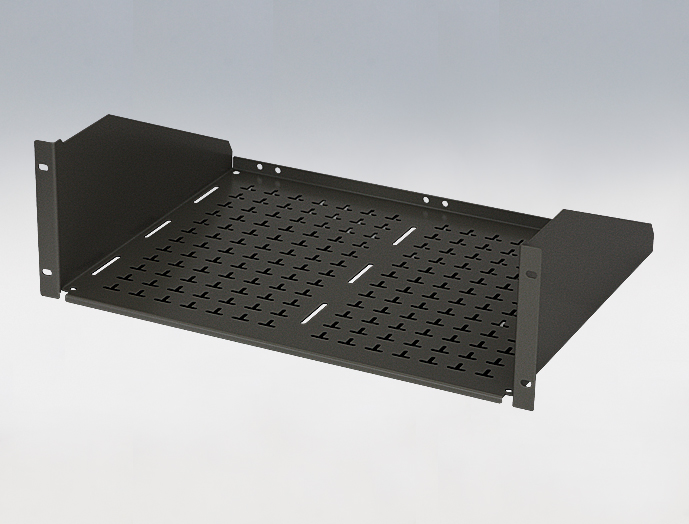

  • ブラック色
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		19インチ
規格		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RSE-1U35-BN1 ◎110物質対応48243.7350JIS･EIAブラックスチール高さ1U2.35,230図面1
RSE-1U35-BWG ◎110物質対応48243.7350JIS･EIAホワイトグレイスチール高さ1U2.35,230図面1
RSE-2U35-BN1 ◎110物質対応48288.1350EIAブラックスチール高さ2U2.56,080図面1
RSE-2U35-BWG ◎110物質対応48288.1350EIAホワイトグレイスチール高さ2U2.56,080図面1
RSE-3U35-BN1 ◎110物質対応482132.6350EIAブラックスチール高さ3U2.76,240図面1
RSE-3U35-BWG ◎110物質対応482132.6350EIAホワイトグレイスチール高さ3U2.76,240図面1
RSE-4U35-BN1 ◎110物質対応482177350EIAブラックスチール高さ4U36,950図面1
RSE-4U35-BWG ◎110物質対応482177350EIAホワイトグレイスチール高さ4U36,950図面1
RSE-5U35-BN1 ◎110物質対応482221.5350EIAブラックスチール高さ5U3.47,800図面1
RSE-5U35-BWG ◎110物質対応482221.5350EIAホワイトグレイスチール高さ5U3.47,800図面1
