インサーターエクストラクタハンドル FRM シリーズ

●サブラックFBS/FRSシリーズ用のプラグインユニットの部品です。
●PCBの引き抜き、挿入が容易に出来る、高い機能性をそなえたハンドルです。
●型番FRM-04EH-VはVMEbus規格（高さ6U以上）、FRM-04EH-VBはVMEbus規格（高さ3U）、FRM-04EH-MはMultibusⅡ規格にそれぞれ対応しています。
●ハンドルの横幅は、VMEbusおよびMultibusⅡ規格で定められている4HPに対応しています。
●PCB両面に部品を実装する場合、PCBホルダーを上下入れ替えて使用します。
●ハンドル取り付けのために必要な切り欠き加工をした、インサーターエクストラクタハンドル用フロントパネル（FRM-□□04EP）を別売で用意しています。
●ハンドルは、プラグインユニットの高さが3Uの場合は下部のみの取り付けで使用可能です。6U以上の場合は上下2箇所の取り付けが必要です。

主要材質ポリアミド6
色・
外装処理		PCBホルダ：ニッケルめっき ハンドル・ハンドルツマミ：メディアムサンドライト
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

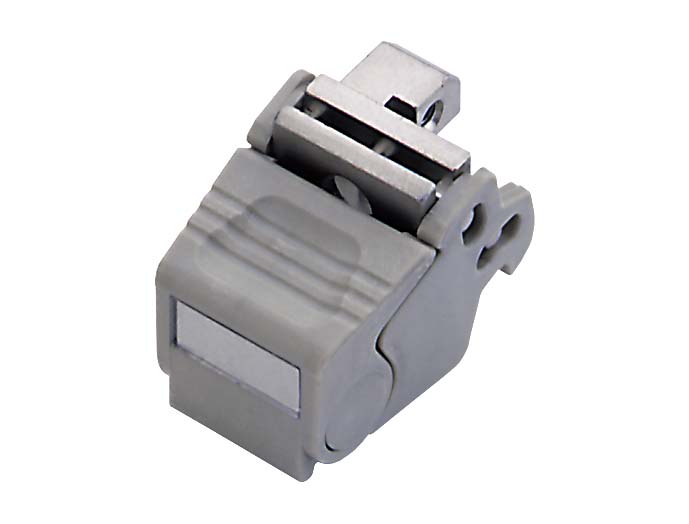

  • 写真はシリーズの代表例になります。

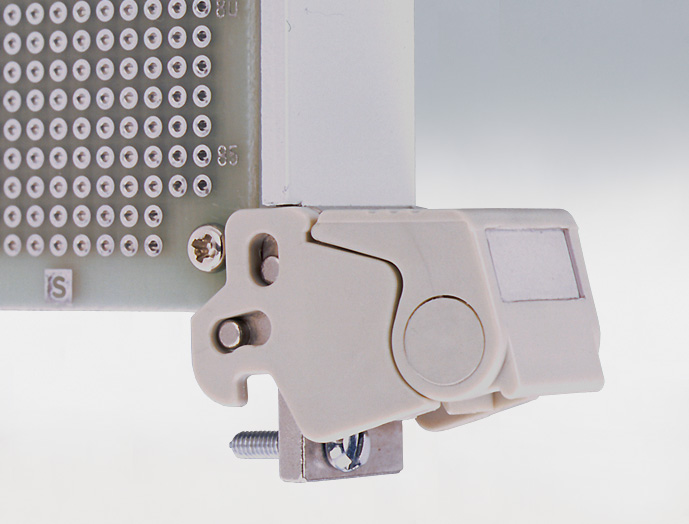

  • 取付例
  • 実装例
  • 取付例
  • PCBホルダー（下用）
  • PCBホルダー（上用）
  • 実装例
  • 実装例
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
FRM-04EH-M ◎1式6物質対応20.0223.333.5ニッケルめっき･メディアムサンドライト亜鉛ダイキャスト･ポリアミド-適合PCB：multibusⅡ-1,270-
FRM-04EH-V ◎1式6物質対応20.0223.333.5ニッケルめっき･メディアムサンドライト亜鉛ダイキャスト･ポリアミド-適合PCB：VmEbus 6U、9U用-1,270-
FRM-04EH-VB △1式6物質対応20.0223.333.5ニッケルめっき･メディアムサンドライト亜鉛ダイキャスト･ポリアミド-適合PCB：VmEbus 3U用-560-
