インサーターエクストラクタハンドル FRM シリーズ
●サブラックFBS/FRSシリーズ用のプラグインユニットの部品です。
●PCBの引き抜き、挿入が容易に出来る、高い機能性をそなえたハンドルです。
●型番FRM-04EH-VはVMEbus規格（高さ6U以上）、FRM-04EH-VBはVMEbus規格（高さ3U）、FRM-04EH-MはMultibusⅡ規格にそれぞれ対応しています。
●ハンドルの横幅は、VMEbusおよびMultibusⅡ規格で定められている4HPに対応しています。
●PCB両面に部品を実装する場合、PCBホルダーを上下入れ替えて使用します。
●ハンドル取り付けのために必要な切り欠き加工をした、インサーターエクストラクタハンドル用フロントパネル（FRM-□□04EP）を別売で用意しています。
●ハンドルは、プラグインユニットの高さが3Uの場合は下部のみの取り付けで使用可能です。6U以上の場合は上下2箇所の取り付けが必要です。

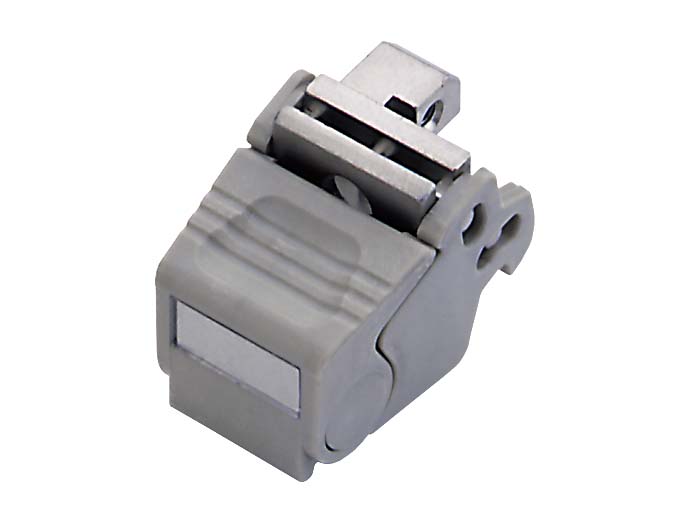

写真は 機種／シリーズの代表例 になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRM-04EH-VB | △ | 1式 | 6物質対応 | 20.02 | 23.3 | 33.5 | ニッケルめっき･メディアムサンドライト | 亜鉛ダイキャスト･ポリアミド | - | 適合PCB：VmEbus 3U用 | - | 560 | - |
※背景が赤くなっている製品は、現在廃番になっております
