6Uダブルハイト フロントパネルセット（旧型） FRM シリーズ

●サブラックFBS/FRSシリーズ用のプラグインユニットの部品です。
●表示規格にそれぞれ準拠したプラグインユニットのフロントパネルと、その関連部品一式のセットです。
●本パネルの裏面にPCBホルダを設けることにより、PCBならびにツーピースコネクタのプラグタイプを実装でき、小型電子モジュールを完成させることができます。
●フロントパネルは平板形状で、操作部品や表示部品を取り付けるための孔加工は勿論のこと、シルクスクリーン印刷あるいは彫刻等の意匠加工を行うことも容易です。
●本フロントパネルセットは将来電子モジュールをさらに増設することをふまえて、サブラックにダミーパネルとして追設予定部に設置しておくこともできます。
●PCBはユーロカードのダブルボードサイズを用います。

主要材質アルミ
色・
外装処理		クールグレイ(マンセル5B8/0.5)
各種資料カタログ PDFファイルをダウンロード

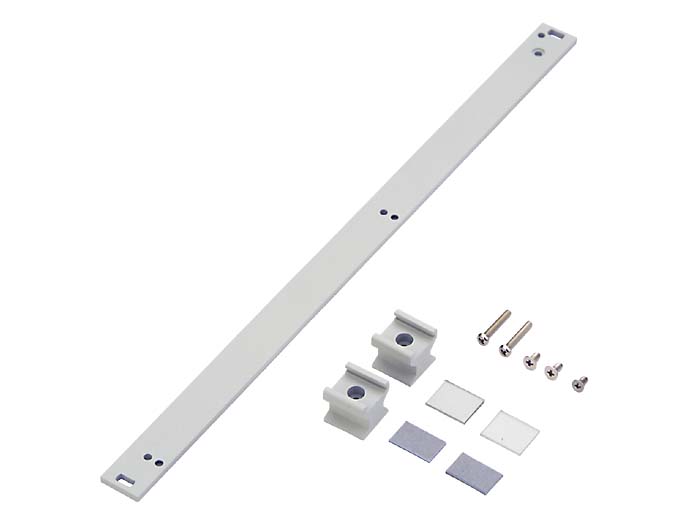

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
FRM-2603PH-MB -1お問合せ14.94261.96.5クールグレイアルミFRS-26□□-84□HG-0.0381,910-
FRM-2604PH-MB -16物質対応20.02261.96.5クールグレイアルミFRS-26□□-84□HG後継：FRm-2604FPS-mB0.052,000-
FRM-2605PH-MB △1お問合せ25.1261.96.5クールグレイアルミFRS-26□□-84□HG-0.0622,190-
FRM-2606PH-MB △1お問合せ30.18261.96.5クールグレイアルミFRS-26□□-84□HG-0.0752,260-
FRM-2608PH-MB -1お問合せ40.34261.96.5クールグレイアルミFRS-26□□-84□HG後継：FRm-2608FPS-mB0.1072,400-
FRM-2610PH-MB △1お問合せ50.5261.96.5クールグレイアルミFRS-26□□-84□HG-0.12332,650-
FRM-2603PH-TB △1お問合せ14.94261.96.5クールグレイアルミFRS-26□□-84□HG-0.0381,910-
FRM-2604PH-TB -16物質対応20.02261.96.5クールグレイアルミFRS-26□□-84□HG後継：FRm-2604FPS-TB0.052,000-
FRM-2605PH-TB -16物質対応25.1261.96.5クールグレイアルミFRS-26□□-84□HG-0.0622,190-
FRM-2606PH-TB △16物質対応30.18261.96.5クールグレイアルミFRS-26□□-84□HG-0.0752,260-
FRM-2608PH-TB -16物質対応40.34261.96.5クールグレイアルミFRS-26□□-84□HG後継：FRm-2608FPS-TB0.1072,400-
FRM-2610PH-TB -16物質対応50.5261.96.5クールグレイアルミFRS-26□□-84□HG-0.12332,650-
