6Uダブルハイト フロントパネルセット(旧型) FRM シリーズ

この製品は現在、廃番になっております。

代替型番はコチラになります。

●サブラックFBS/FRSシリーズ用のプラグインユニットの部品です。
●表示規格にそれぞれ準拠したプラグインユニットのフロントパネルと、その関連部品一式のセットです。
●本パネルの裏面にPCBホルダを設けることにより、PCBならびにツーピースコネクタのプラグタイプを実装でき、小型電子モジュールを完成させることができます。
●フロントパネルは平板形状で、操作部品や表示部品を取り付けるための孔加工は勿論のこと、シルクスクリーン印刷あるいは彫刻等の意匠加工を行うことも容易です。
●本フロントパネルセットは将来電子モジュールをさらに増設することをふまえて、サブラックにダミーパネルとして追設予定部に設置しておくこともできます。
●PCBはユーロカードのダブルボードサイズを用います。

主要材質アルミ
色・外装処理クールグレイ(マンセル5B8/0.5)
各種資料カタログ PDFファイルをダウンロード

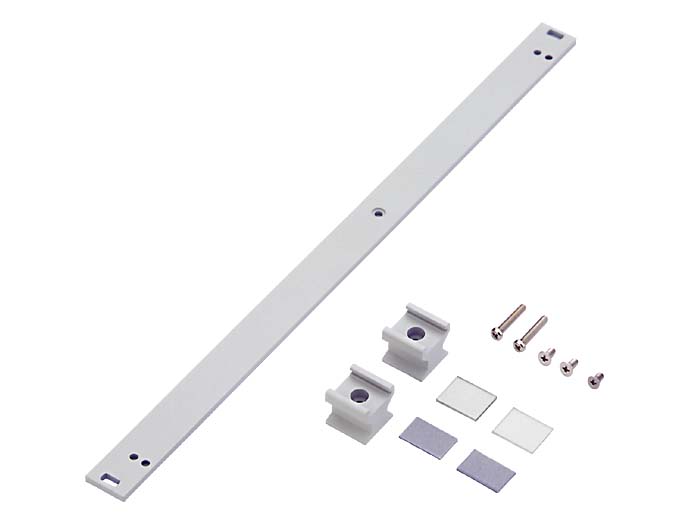

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
FRM-2604PH-TB - 1 6物質対応 20.02 261.9 6.5 クールグレイ アルミ FRS-26□□-84□HG 後継:FRm-2604FPS-TB 0.05 2,000 -
