カードガイド IGE シリーズ

PCBを垂直、水平に実装する際に固定させる「溝」

●サブラックFRSシリーズにご使用いただけます。
●サブラックFBSシリーズに取り付ける場合は、別売のコネクタガイドフレーム（FBP-□□CGFB）、またはガイドフレーム（FBP-□□GFA）が必要です。
●一体型・分離型・強化構造型の3タイプから選択できます。
●ヘッドエンド（IGE-26HE-□A）は、分離型カードガイドの先端部のみの別売品です。

主要材質ポリアミド66／ガラス繊維入ポリアミド6
色・
外装処理		グレイイッシュイエローグリーン
各種資料カタログ PDFファイルをダウンロード

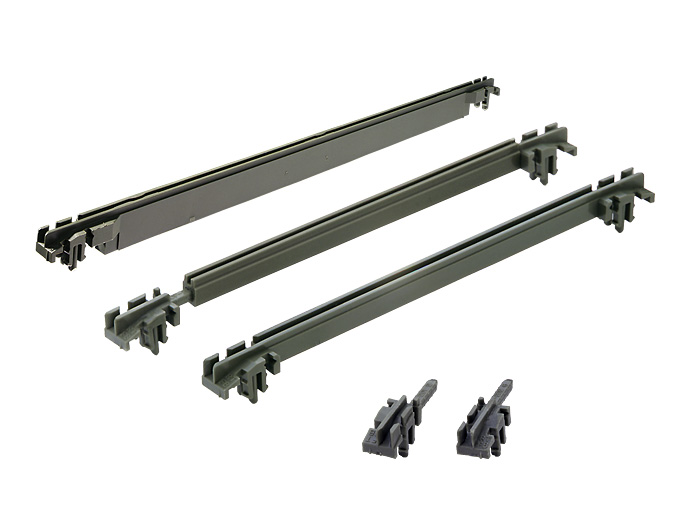

  • 写真はシリーズの代表例になります。
  • 一体型
  • 分離型
  • 一体強化構造型
  • ヘッドエンド（分離カードガイド先端部）
  • ヘッドエンド（分離カードガイド先端部）
  • 実装例
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番製品名在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
IGE-157A-20 カードガイド(一体型)◎2010物質対応9.6215157ポリアミド6-0.122,620図面1
IGE-217A-20 カードガイド(一体型)◎2010物質対応9.6215217ポリアミド6-0.162,890図面1
IGE-160C-20 カードガイド(一体強化型)◎2010物質対応9.6215154.24ガラス繊維30％混入ポリアミド6-0.223,820図面1
IGE-220C-20 カードガイド(一体強化型)◎2010物質対応9.6215214.24ガラス繊維30％混入ポリアミド6-0.324,360図面1
IGE-280C-20 カードガイド(一体強化型)◎2010物質対応9.6215274.24ガラス繊維30％混入ポリアミド6-0.425,890図面1
IGE-157B-20 カードガイド(分離型)◎206物質対応9.6215157ポリアミド6-0.143,920図面1
IGE-217B-20 カードガイド(分離型)◎206物質対応9.6215217ポリアミド6-0.24,340図面1
IGE-26HE-0A ヘッドエンド◎2010物質対応9.6--ポリアミド6分離型先端部0.02730-
IGE-26HE-1A ヘッドエンド◎2010物質対応9.6--ポリアミド6分離型先端部0.02730-
IGE-157A カードガイド(一体型)-16物質対応9.6215157ポリアミド6後継：IGE-157A-200.006110-
IGE-217A カードガイド(一体型)-16物質対応9.6215217ポリアミド6後継：IGE-217A-200.008120-
IGE-160C カードガイド(一体強化型)-16物質対応9.6215154.24ガラス繊維30％混入ポリアミド6後継：IGE-160C-200.011160-
IGE-220C カードガイド(一体強化型)-16物質対応9.6215214.24ガラス繊維30％混入ポリアミド6後継：IGE-220C-200.016180-
IGE-280C カードガイド(一体強化型)-16物質対応9.6215274.24ガラス繊維30％混入ポリアミド6後継：IGE-280C-200.021250-
IGE-157B カードガイド(分離型)-16物質対応9.6215157ポリアミド6後継：IGE-157B-200.007110-
IGE-217B カードガイド(分離型)-16物質対応9.6215217ポリアミド6後継：IGE-217B-200.01120-
