コネクタガイドフレーム FBP シリーズ
●サブラックFBSシリーズ用の内装用アクセサリーです。
●プリント基板L-3UH□□D-□□を実装するために使用する内装アクセサリーのカードガイドIGE-□□□、及びツーピースコネクタのソケットタイプコネクタFNS-□□□□ｰ□□□□を直接取り付けるためのフレームです。
●サブラックFBＳシリーズの横幅寸法に合わせて、4機種用意されています。

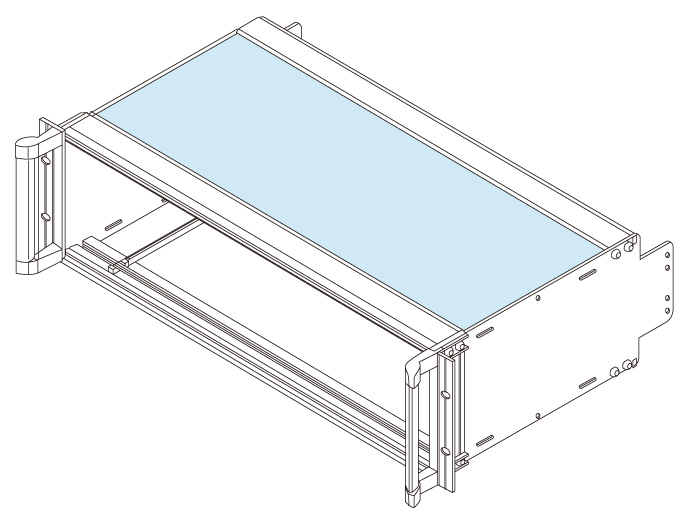

●外装アクセサリーのトップボトムカバー（FBP-□□TB-□□C）を組み込むことができます。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |

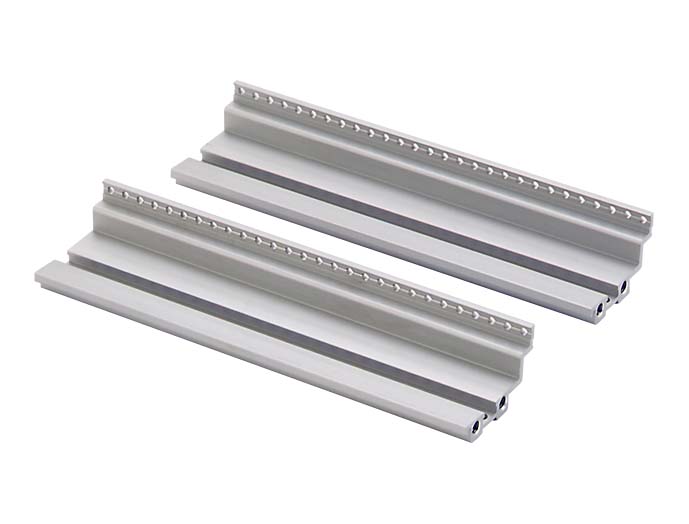

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FBP-28CGFB | ◎ | 1式 | 6物質対応 | 142.54 | 20.7 | 37.6 | B2アルマイト | アルミ | FBS-1328-□□N | - | 0.22 | 2,550 | - |
| FBP-42CGFB | ◎ | 1式 | 10物質対応 | 213.66 | 20.7 | 37.6 | B2アルマイト | アルミ | FBS-1342-□□N | - | 0.32 | 3,070 | - |
| FBP-63CGFB | ◎ | 1式 | 10物質対応 | 320.34 | 20.7 | 37.6 | B2アルマイト | アルミ | FBS-1363-□□N | - | 0.48 | 3,880 | - |
| FBP-84CGFB | ◎ | 1式 | 10物質対応 | 427.02 | 20.7 | 37.6 | B2アルマイト | アルミ | FBS-1384-□□□ | - | 0.84 | 4,670 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
