コネクタガイドフレーム FBP シリーズ

●サブラックFBSシリーズ用の内装用アクセサリーです。
●プリント基板L-3UH□□D-□□を実装するために使用する内装アクセサリーのカードガイドIGE-□□□、及びツーピースコネクタのソケットタイプコネクタFNS-□□□□ー□□□□を直接取り付けるためのフレームです。
●サブラックFBSシリーズの横幅寸法に合わせて、4機種用意されています。
●外装アクセサリーのトップボトムカバー(FBP-□□TB-□□C)を組み込むことができます。

主要材質アルミ
色・外装処理B2アルマイト
各種資料カタログ PDFファイルをダウンロード

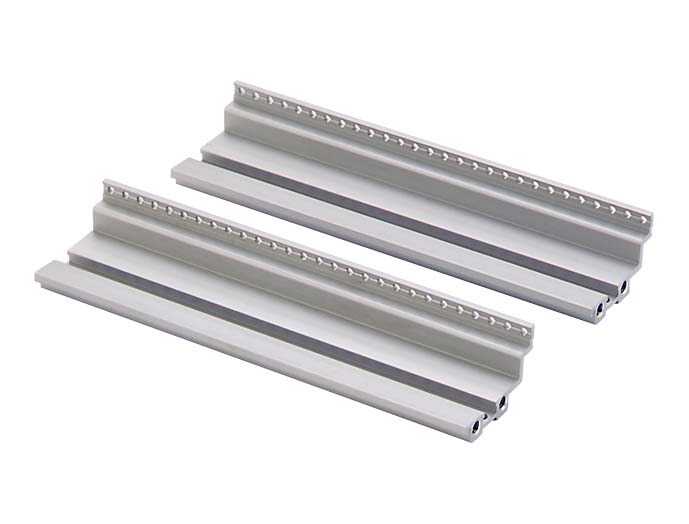

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
FBP-42CGFB 1式 10物質対応 213.66 20.7 37.6 B2アルマイト アルミ FBS-1342-□□N - 0.32 3,070 -
