フロントパネルB RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。
●操作部品Ⅰ/O用コネクタ等を取り付けていただける上下開閉型フロントパネルです。
●完全に開いた時、本パネルはおよそ水平にたもたれて止るようになっています。
●本パネルはアクセサリーのヒンジRKP-10AHGと併用します。
●平板形状ですので穴あけ加工が容易におこなえます。
●サブラックRKUシリーズのリヤ部に使うこともできます。
●別売のヒンジ（RKP-10AHG）については、ステーター側のピンがヨコ向けになるようWフレームに取り付けます。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 備考 | ヒンジRKP-10AHGが必要 |
| 各種資料 | カタログ  |

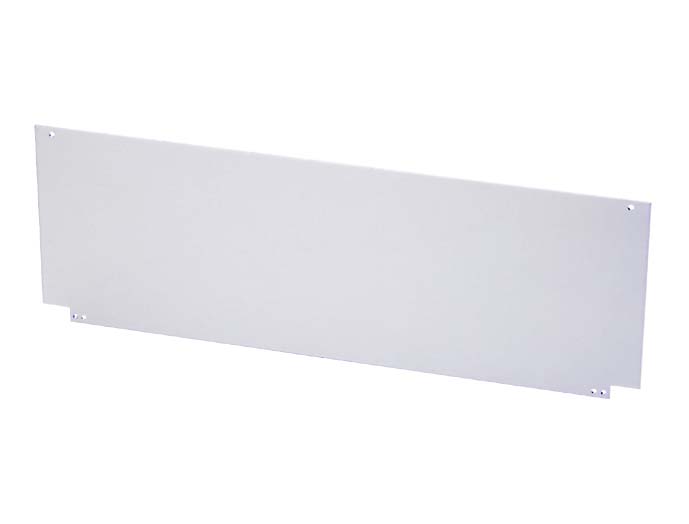

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-10BFP | △ | 1 | 6物質対応 | 405.8 | 88 | 3 | ヘアラインB2アルマイト | アルミ | RKU-10□□A RKU2-10□□ RMU-10□□ | 後継：RKP-10BFPN | 0.29 | 1,810 | - |
| RKP-13BFP | - | 1 | 6物質対応 | 405.8 | 121.6 | 3 | ヘアラインB2アルマイト | アルミ | RKU-13□□A RKU2-13□□ RMU-13□□ | 後継：RKP-13BFPN | 0.4 | 2,120 | - |
| RKP-15BFP | - | 1 | 6物質対応 | 405.8 | 138 | 3 | ヘアラインB2アルマイト | アルミ | RKU-15□□A RKU2-15□□ RMU-15□□ | 後継：RKP-15BFPN | 0.45 | 2,260 | - |
| RKP-17BFP | - | 1 | 6物質対応 | 405.8 | 166 | 3 | ヘアラインB2アルマイト | アルミ | RKU-17□□A RKU2-17□□ RMU-17□□ | 後継：RKP-17BFPN | 0.54 | 2,560 | - |
| RKP-20BFP | - | 1 | 6物質対応 | 405.8 | 188 | 3 | ヘアラインB2アルマイト | アルミ | RKU-20□□A RKU2-20□□ RMU-20□□ | 後継：RKP-20BFPN | 0.61 | 2,820 | - |
| RKP-22BFP | △ | 1 | 6物質対応 | 405.8 | 210.5 | 3 | ヘアラインB2アルマイト | アルミ | RKU-22□□A RKU2-22□□ RMU-22□□ | 後継：RKP-22BFPN | 0.69 | 3,070 | - |
| RKP-25BFP | - | 1 | 6物質対応 | 405.8 | 238 | 3 | ヘアラインB2アルマイト | アルミ | RKU-25□□A RKU2-25□□ RMU-25□□ | 後継：RKP-25BFPN | 0.78 | 3,290 | - |
| RKP-30BFP | △ | 1 | 6物質対応 | 405.8 | 288 | 3 | ヘアラインB2アルマイト | アルミ | RKU-30□□A RKU2-30□□ RMU-30□□ | 後継：RKP-30BFPN | 0.94 | 4,030 | - |
| RKP-35BFP | △ | 1 | 6物質対応 | 405.8 | 338 | 3 | ヘアラインB2アルマイト | アルミ | RKU-35□□A RKU2-35□□ RMU-35□□ | 後継：RKP-35BFPN | 1.1 | 4,920 | - |
| RKP-40BFP | △ | 1 | 6物質対応 | 405.8 | 388 | 3 | ヘアラインB2アルマイト | アルミ | RKU-40□□A RKU2-40□□ RMU-40□□ | 後継：RKP-40BFPN | 1.27 | 6,010 | - |
| RKP-10BFPN | ◎ | 1 | 10物質対応 | 405.8 | 88 | 3 | B2アルマイト | アルミ | RKU-10□□A RKU2-10□□ RMU-10□□ | - | 0.29 | 2,140 | 図面1  |
| RKP-13BFPN | ◎ | 1 | 10物質対応 | 405.8 | 121.6 | 3 | B2アルマイト | アルミ | RKU-13□□A RKU2-13□□ RMU-13□□ | - | 0.4 | 2,510 | 図面1 |
| RKP-15BFPN | ◎ | 1 | 10物質対応 | 405.8 | 138 | 3 | B2アルマイト | アルミ | RKU-15□□A RKU2-15□□ RMU-15□□ | - | 0.45 | 2,680 | 図面1 |
| RKP-17BFPN | ◎ | 1 | 10物質対応 | 405.8 | 166 | 3 | B2アルマイト | アルミ | RKU-17□□A RKU2-17□□ RMU-17□□ | - | 0.54 | 3,030 | 図面1 |
| RKP-20BFPN | ◎ | 1 | 10物質対応 | 405.8 | 188 | 3 | B2アルマイト | アルミ | RKU-20□□A RKU2-20□□ RMU-20□□ | - | 0.61 | 3,340 | 図面1 |
| RKP-22BFPN | ◎ | 1 | 10物質対応 | 405.8 | 210.5 | 3 | B2アルマイト | アルミ | RKU-22□□A RKU2-22□□ RMU-22□□ | - | 0.69 | 3,640 | 図面1 |
| RKP-25BFPN | ◎ | 1 | 10物質対応 | 405.8 | 238 | 3 | B2アルマイト | アルミ | RKU-25□□A RKU2-25□□ RMU-25□□ | - | 0.78 | 3,890 | 図面1 |
| RKP-30BFPN | ◎ | 1 | 10物質対応 | 405.8 | 288 | 3 | B2アルマイト | アルミ | RKU-30□□A RKU2-30□□ RMU-30□□ | - | 0.94 | 4,770 | 図面1 |
| RKP-35BFPN | ◎ | 1 | 10物質対応 | 405.8 | 338 | 3 | B2アルマイト | アルミ | RKU-35□□A RKU2-35□□ RMU-35□□ | - | 1.1 | 5,830 | 図面1 |
| RKP-40BFPN | ◎ | 1 | 10物質対応 | 405.8 | 388 | 3 | B2アルマイト | アルミ | RKU-40□□A RKU2-40□□ RMU-40□□ | - | 1.27 | 7,120 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
