フロントパネルB RKP シリーズ

●ユニットケースRMUシリーズ用のアクセサリーです。
●操作部品I/O用コネクタ等を取り付けていただける上下開閉型フロントパネルです。
●完全に開いた時、本パネルはおよそ水平にたもたれて止るようになっています。
●本パネルはアクセサリーのヒンジRKP-10AHGと併用します。
●平板形状ですので穴あけ加工が容易におこなえます。
●RMUシリーズのリヤ部に使うこともできます。
●別売のヒンジ(RKP-10AHG)については、ステーター側のピンがヨコ向けになるようWフレームに取り付けます。

主要材質アルミ
色・外装処理B2アルマイト
備考ヒンジRKP-10AHGが必要
各種資料カタログ PDFファイルをダウンロード

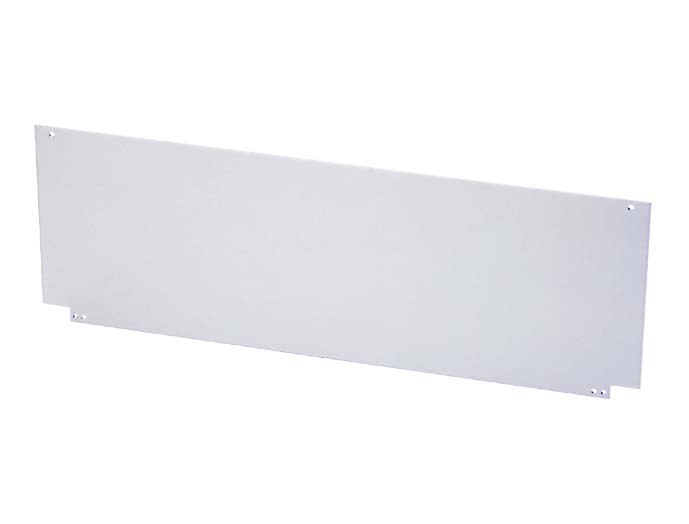

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
RKP-10BFP 1 6物質対応 405.8 88 3 ヘアラインB2アルマイト アルミ RKU-10□□A RKU2-10□□ RMU-10□□ 後継:RKP-10BFPN 0.29 1,810 -
