フロントパネルA RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。
●操作部品Ⅰ/O用コネクタ等を取り付けていただける固定型フロントパネルです。
●本パネルは平板形状ですので、穴あけ加工が容易にできます。
●勿論リヤ部に使っていただくこともできます。
●RKUシリーズの前後にM3ネジで取り付けます。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |

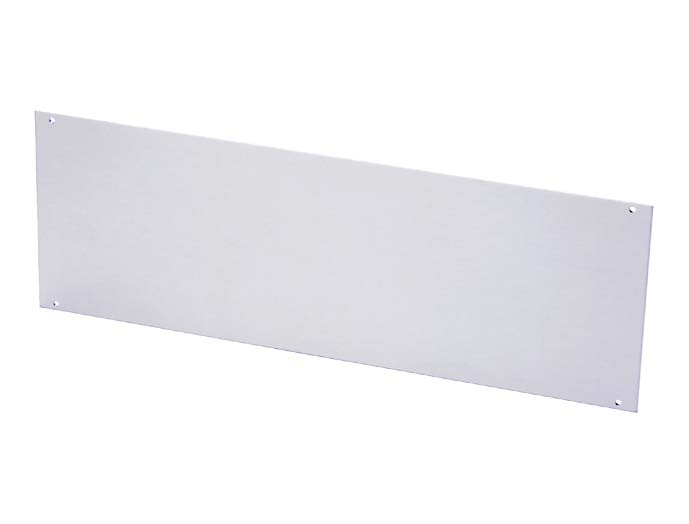

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-10AFPN | ◎ | 1 | 10物質対応 | 405.8 | 88 | 3 | B2アルマイト | アルミ | RKU-10□□A RKU2-10□□ RMU-10□□ | - | 0.29 | 1,560 | 図面1  |
| RKP-13AFPN | ◎ | 1 | 10物質対応 | 405.8 | 121.6 | 3 | B2アルマイト | アルミ | RKU-13□□A RKU2-13□□ RMU-13□□ | - | 0.4 | 1,920 | 図面1 |
| RKP-15AFPN | ◎ | 1 | 10物質対応 | 405.8 | 138 | 3 | B2アルマイト | アルミ | RKU-15□□A RKU2-15□□ RMU-15□□ | - | 0.45 | 2,080 | 図面1 |
| RKP-17AFPN | ◎ | 1 | 10物質対応 | 405.8 | 166 | 3 | B2アルマイト | アルミ | RKU-17□□A RKU2-17□□ RMU-17□□ | - | 0.55 | 2,440 | 図面1 |
| RKP-20AFPN | ◎ | 1 | 10物質対応 | 405.8 | 188 | 3 | B2アルマイト | アルミ | RKU-20□□A RKU2-20□□ RMU-20□□ | - | 0.62 | 2,750 | 図面1 |
| RKP-22AFPN | ◎ | 1 | 10物質対応 | 405.8 | 210.5 | 3 | B2アルマイト | アルミ | RKU-22□□A RKU2-22□□ RMU-22□□ | - | 0.69 | 3,050 | 図面1 |
| RKP-25AFPN | ◎ | 1 | 10物質対応 | 405.8 | 238 | 3 | B2アルマイト | アルミ | RKU-25□□A RKU2-25□□ RMU-25□□ | - | 0.78 | 3,310 | 図面1 |
| RKP-30AFPN | ◎ | 1 | 10物質対応 | 405.8 | 288 | 3 | B2アルマイト | アルミ | RKU-30□□A RKU2-30□□ RMU-30□□ | - | 0.95 | 4,180 | 図面1 |
| RKP-35AFPN | ◎ | 1 | 10物質対応 | 405.8 | 338 | 3 | B2アルマイト | アルミ | RKU-35□□A RKU2-35□□ RMU-35□□ | - | 1.11 | 5,350 | 図面1 |
| RKP-40AFPN | ◎ | 1 | 10物質対応 | 405.8 | 388 | 3 | B2アルマイト | アルミ | RKU-40□□A RKU2-40□□ RMU-40□□ | - | 1.28 | 6,850 | 図面1 |
| RKP-10AFP | - | 1 | 6物質対応 | 405.8 | 88 | 3 | ヘアラインB2アルマイト | アルミ | RKU-10□□A RKU2-10□□ RMU-10□□ | 後継：RKP-10AFPN | 0.29 | 1,310 | - |
| RKP-13AFP | - | 1 | 6物質対応 | 405.8 | 121.6 | 3 | ヘアラインB2アルマイト | アルミ | RKU-13□□A RKU2-13□□ RMU-13□□ | 後継：RKP-13AFPN | 0.4 | 1,620 | - |
| RKP-15AFP | - | 1 | 6物質対応 | 405.8 | 138 | 3 | ヘアラインB2アルマイト | アルミ | RKU-15□□A RKU2-15□□ RMU-15□□ | 後継：RKP-15AFPN | 0.45 | 1,760 | - |
| RKP-17AFP | - | 1 | 6物質対応 | 405.8 | 166 | 3 | ヘアラインB2アルマイト | アルミ | RKU-17□□A RKU2-17□□ RMU-17□□ | 後継：RKP-17AFPN | 0.55 | 2,060 | - |
| RKP-20AFP | - | 1 | 6物質対応 | 405.8 | 188 | 3 | ヘアラインB2アルマイト | アルミ | RKU-20□□A RKU2-20□□ RMU-20□□ | 後継：RKP-20AFPN | 0.62 | 2,320 | - |
| RKP-22AFP | - | 1 | 6物質対応 | 405.8 | 210.5 | 3 | ヘアラインB2アルマイト | アルミ | RKU-22□□A RKU2-22□□ RMU-22□□ | 後継：RKP-22AFPN | 0.69 | 2,570 | - |
| RKP-25AFP | - | 1 | 6物質対応 | 405.8 | 238 | 3 | ヘアラインB2アルマイト | アルミ | RKU-25□□A RKU2-25□□ RMU-25□□ | 後継：RKP-25AFPN | 0.78 | 2,790 | - |
| RKP-30AFP | △ | 1 | 6物質対応 | 405.8 | 288 | 3 | ヘアラインB2アルマイト | アルミ | RKU-30□□A RKU2-30□□ RMU-30□□ | 後継：RKP-30AFPN | 0.95 | 3,530 | - |
| RKP-35AFP | - | 1 | 6物質対応 | 405.8 | 338 | 3 | ヘアラインB2アルマイト | アルミ | RKU-35□□A RKU2-35□□ RMU-35□□ | 後継：RKP-35AFPN | 1.11 | 4,510 | - |
| RKP-40AFP | - | 1 | 6物質対応 | 405.8 | 388 | 3 | ヘアラインB2アルマイト | アルミ | RKU-40□□A RKU2-40□□ RMU-40□□ | 後継：RKP-40AFPN | 1.28 | 5,780 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
